Le décodeur d'accessoires LDT ne répond plus....

Message par Stéphane le Sam 11 Juin 2011 - 21:55

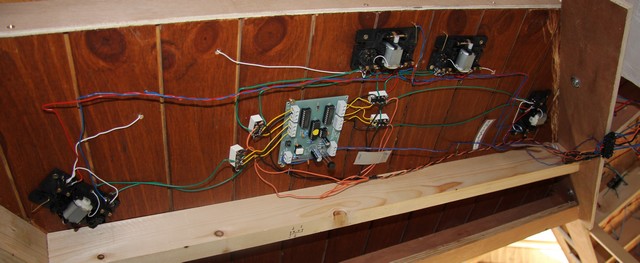

Voilà les amis... j'ai un problème dont je ne parviens pas à trouver la cause. et par voie de conséquence, la solution m'échappe.

Je viens de terminer le câblage du module "aiguillages maison" avec les moteurs fulgurex. allez, un aperçu :

MAIS......Mon décodeur d'accessoires ne répond plus. scratch  Aidez moi
Pour être exact, je ne suis pas tout à fait sûr qu'il ait répondu un jour, quoique...

Il s'agit d'un décodeur pour 4 aiguillages de LDT. J'ai tout branché convenablement (d'après moi). J'ai tenté de le programmer pour répondre à l'adresse voulue.
Au bout que quelques essais, J'ai bien réussi à le programmer (car il a réagi comme le prévoyait la notice) mais ensuite, impossible de commander quoi que ce soit.

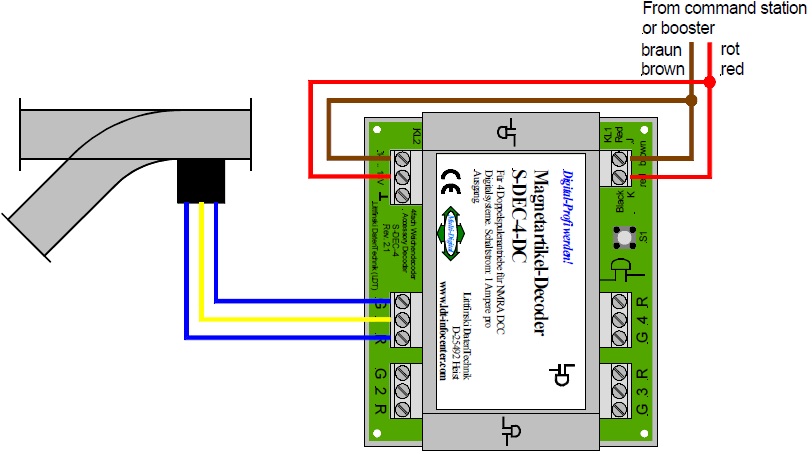

Je l'ai alimenté comme l'indique la notice :

J'utilise donc le DCC pour l'alimenter puisque c'est prévu pour...

Ce qui ne me paraît pas normal c'est que certains composants chauffent un peu.

D'après moi, ces résistances et ces diodes ne sont pas prévues pour chauffer ainsi. Ce sont des résistances 0.25W pour 1.5kOhm. Les diodes sont : une zener et une 1N4148. C'est la zener qui chauffe le plus.

Je crains que la tension d'alimentation ne soit un peu trop forte. Il me semble aussi que le fusible chauffe un peu mais beaucoup moins que les résistances et la diode. Au bout de quelques minutes je peux refaire fonctionner le décodeur mais je n'ai pas eu le temps de le programmer avant qu'il ne réponde plus  à nouveau.

J'ai essayé de diminuer la tension en plaçant des diodes zener en série sur l'alim, mais sans succès.

Pour l'instant je ne sais plus quels tests je peux faire pour trouver l'origine du problème.
Auriez-vous une piste possible?

Merci d'avance,
stéphane.
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Sam 11 Juin 2011 - 22:29

c'est normal que la zener chauffe à mort
elle regule la tension
arrete moi tout ça stephane
les S-dec-4 ne sont pas fait pour les moteur Fulgurex tu va les détruire
ils sont fait pour les moteur à coupure en fin de courses style fleischmann trix etc...
pour les fulgurex faut prendre les M-DEC
regarde sur mon site y a les notices
je mets pas de lien sinon certaines personnes que je ne citerai pas vont encore embêter les modos en disant que je fait de la pub
mais vas voir sur mon site tu as les notices à l'onglet télécharger dans les produits
le M-DEC il y est
à plus
Denis
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Gabuchon le Sam 11 Juin 2011 - 23:04

bonjour ou bonsoir,je dirai même plus pour dcc=M-DEC-DC-F
avatar
Gabuchon
Sous-Chef du traffic

Date d'inscription : 29/03/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Réseau en cours de réalisation

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Stéphane le Sam 11 Juin 2011 - 23:09

Je savais que les moteurs fulgurex consommaient trop. C'est pour çà que j'ai placé des relais. En fait, le décodeur pilote les relais bistables qui consomment chacun 20mA tout au plus. C'était câblé ainsi dès le départ.
Le problème ne vient donc pas de là.

Merci pour le conseil,
Stéphane.
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Papybricolo le Sam 11 Juin 2011 - 23:25

Moi aussi j'ai appris quelques choses ce soir....

bien que je n'utilises pas de moteur Fulgurex (c'est toujours bon de le savoir..)

Merci Denis

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Sam 11 Juin 2011 - 23:33

je vais encore voir de plus près sur le site de LDT mais si il existe le decodeur M-dec c'est qu'il y a surement une raison de même qu'il existe le 1-DEC pour les moteur kato et tomix
les relais c'est bien pour les fulgurex mais je sais pas si ça suffit
les M-dec coupent le courant après 10 sec pour éviter la surchauffe si un inter de fin de course ne fonctionne pas bien sur les moteurs
les s-dec n'envoient qu'une courte impulsion pourbasculer les aiguilles maintenant peut être qu'il faut protéger les relais, faut étudier un DSU LDT de près
sinon je demande M. Littfinski Mardi


Dernière édition par cheftrainminiature le Sam 11 Juin 2011 - 23:36, édité 1 fois
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Sam 11 Juin 2011 - 23:36

maintenant stephane essaye dejà les s-dec-4 avec des autres moteurs si tu as ou des ampoules pour voir s'ils n'ont pas souffert
si tu en as d'autres, échange les ULN 2803 si jamais ils ne fonctionne pas correctement pour voir quel composant à souffert ou est détruit au cas où
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Stéphane le Dim 12 Juin 2011 - 7:53

Ok merci, je vais regarder çà et je vous tiens au courant.

Stéphane.
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Jpp38 le Dim 12 Juin 2011 - 8:16

Bonjour,

Bonjour,

Indépendamment du type de moteur contrôlé, j'ai déjà remarqué des comportements bizarre avec les LDT S-DEC. Par exemple, en faisant l'essai avec la MM (via son ampli 10764), il répond lorsque les fils J et K sont connectés d'une façon, mais ne fonctionne pas quand on les permute.
Je n'ai jamais réussi à comprendre pourquoi, mais c'est bon à savoir: quand ça ne marche pas, essayer d'inverser (permuter) les fils rails DCC.

JP
avatar
Jpp38
Modérateur Réseau FTM

Date d'inscription : 29/04/2007
Echelle(s) que je pratique : H0 - N digital
Digital - Analogique : Digital (DCC)
Centrales Lenz, Intellibox, Multimaus, + CDM-Rail

http://jeanpierre.pillou.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Dim 12 Juin 2011 - 8:49

salut jp ça ça doit être une histoire de masse parce que moi j'en ai des anciens des versions 1.2 et quand j'ai essayer la ms 2 de trix ils fonctionnaient pas alors que le seul en version 1.1 donc encore avant lui fonctionnait avec l'ib pas de soucis
je pensai d'abord que ça venait du fait que les anciens s-dec ceux avec la pastille bleue n' était pas encore compatible locmaus2
mais m. Littfinski m'as recommandé d'échanger les fils de communication et ça fonctionne bien également avec la ms2 maintenant
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Jpp38 le Dim 12 Juin 2011 - 9:40

Salut Denis,

Oui, le tout est de le savoir. Par contre, LDT devrait le spécifier dans la notice, or je n'ai rien vu sur ce point. Ca éviterait de se prendre la tête quand ça ne marche pas.

avatar
Jpp38
Modérateur Réseau FTM

Date d'inscription : 29/04/2007
Echelle(s) que je pratique : H0 - N digital
Digital - Analogique : Digital (DCC)
Centrales Lenz, Intellibox, Multimaus, + CDM-Rail

http://jeanpierre.pillou.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Dim 12 Juin 2011 - 15:36

tu as raison je vais lui toucher un mot
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Stéphane le Dim 12 Juin 2011 - 21:34

Les nouvelles...

J'ai réussi à faire fonctionner le décodeur. Il obéit enfin aux commandes. Il semble que les relais placés en aval soient en cause. Je les ai changés. Le module n'aurait donc rien à voir dans le problème. Bizarre....

Par contre, le module a encore des problèmes bizarrres. Lorsque j'allume l'alimentation du réseau, les quatre sorties fonctionnent parfaitement UNE SEULE ET UNIQUE FOIS. Ensuite, seules les sorties 2 et 4 fonctionnent correctement (un vrai plaisir !), tandis que les sorties 1 et 3 ne veulent plus rien savoir... marre Je pense que les ULN2803 ont du plomb dans l'aile.

Merci pour votre aide et vos astuces.

A suivre...

Bien amicalement, Stéphane.
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Gabuchon le Dim 12 Juin 2011 - 22:34

bonjour,c'est soi le module qui a un soucis,ou bien l'utilisation que tu en a fait,n'est pas la bonne ,l'idéal serait d'intervertir un module pour au moins éliminer une hypothèse.
avatar
Gabuchon
Sous-Chef du traffic

Date d'inscription : 29/03/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Réseau en cours de réalisation

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Dim 12 Juin 2011 - 22:36

c'est bizarre
tu dis qu'ils fonctionne une seule et unique fois
ils se mettent en route tout seuls au lancement ou quand tu les sollicite ????
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Stéphane le Dim 12 Juin 2011 - 22:56

Maintenant qu'il est progammé, les aiguillages ne se mettent en route que lorsque je les sollicite. Ouf !

Je vais placer un autre module à la place de celui-ci. On verra bien.

Stéphane.
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Stéphane le Lun 13 Juin 2011 - 20:29

Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed

J'ai honte...

Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed Embarassed

Le problème était double, et je suis doublement fautif :

1/ les deux relais (le n°1 et le n°3) étaient mal soudés sur l'une des pattes des bobinages. Donc ça marchait dans un sens mais pas dans l'autre.

2/ quand rien ne marchait c'était encore une mauvaise manip' de ma part : L'eeprom était montée à l'envers sur son support. J'ai eu du bol qu'elle ne grille pas !!!!

Une dernière chose, mais je ne pense pas que l'influence soit majeure :
J'avais réservé un booster pour faire un bus DCC pour les accessoires. J'ai interverti ce bus avec celui sortant de l'intellibox. En bref, les accessoires sont directement branchés sur la sortie DCC de l'IB. LE fonctinnement s'en trouve amélioré. Enfin, c'est mon impression pour le moment. Les locos fonctionnent très bien avec le booster. En bref, tout marche bien maintenant.

MERCI à vous pour votre aide et mille excuses pour le dérangement inutile.

Bien amicalement,
Stéphane.
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Lun 13 Juin 2011 - 21:04

lol pas de soucis
l'important c'est que tout fonctionne
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Le décodeur d'accessoires LDT ne répond plus....

Message par Cheftrainminiature le Mar 14 Juin 2011 - 9:34

en passant j'ai déjà reçu la réponse de M. Littfinski ce matin concernant la permutation des fils sur les bornes entrées signal sur les s-dec-4 en fait ce sont les modules d'ancienne génération qui y étaient sensibles
donc les dernières productions depuis 3 ans ne sont plus sensibles au sens de branchement des bornes J et K
avant l'évolution des dernières centrales les modules ont été conçus de la sorte
salutations
Denis
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
