Logiciel de commande : ROCRAIL

Message par Stéphane le Jeu 23 Juin 2011 - 19:40

Alors là, vous êtes de sacrés petit veinards (et moi aussi !). Je viens de "tomber" sur le fichier texte que j'avais heureusement sauvegardé lors de la construction du didacticiel de Rocrail. J'en profite pour ajouter un lien vers la page officielle de téléchargement : france rocrail C'est maintenant la version 2.0 qui est en téléchargement. Ce didacticiel avait été réalisé avec la version 1.4 . Je n'ai pas eu le temps de vérifier les différences mais ce sera un plaisir...

Voici donc le contenu de l'article publié en ce temps là:

==> " Je viens de galérer pendant un bon bout de temps sur la configuration de ROCRAIL, et j'ai enfin réussi à le faire fonctionner. Je me dis que je ne suis peut-être pas le seul à galérer alors voici en détails comment j'ai fait :

Précision : la démo ci-dessous ne porte que sur deux petit bouts de rails mais la méthode est la même pour un grand réseau!


1°/ Allumer la centrale (si! si! il faut vraiment commencer par çà! )

2°/ Lancer le serveur ROCRAIL (c'est l'icône qui se présente sous forme de petits engrenages)

Il fait apparaître une fenêtre DOS qu'il NE FAUT PAS FERMER (de toute façon il est impossible de la fermer chez moi..BUG !). Vous pouvez éventuellement la réduire mais au début, c'est mieux de "voir" ce qu'il s'y passe...


3°/ Maintenant, vous pouvez lancer l'interface utilisateur ROCVIEW (c'est là que va se dessiner votre TCO)

Au passage, le logiciel est gratuit mais il vous est proposé de faire un gentil don. C'est vous qui voyez. Pour le moment, un clic sur OK fait disparaître la fenêtre.


Vous avez enfin accès à l'interface utilisateur de rocrail


4°/ Si vous voulez contrôler quoi que ce soit, il faut en premier lieu paramétrer rocrail pour qu'il communique correctement avec votre centrale.
Menu : Fichier==>Propriétés de Rocrail et choisissez l'onglet "centrale".

Là, vous constatez qu'il y a une centrale activée (c'est celle par défaut si on n'a rien déclaré). Vous pouvez la supprimer (sélectionner la centrale affichée puis bouton "supprimer")


Ajoutons maintenant notre centrale (en ce qui me concerne, c'est une intellibox qui fonctionne avec le protocole p50x) :

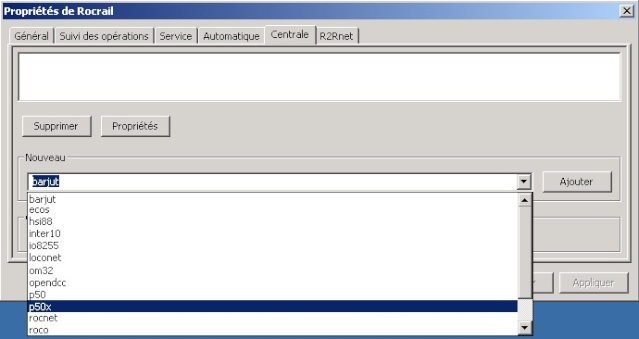

En bas de cette fenêtre, il y a une liste déroulante dans laquelle vous pouvez sélectionner "p50x", puis clic sur le bouton "ajouter"



Vous pouvez maintenant configurer cette centrale en cliquant le bouton "propriétés". La fenêtre de réglage de la centrale apparaît. Notez qu'elle s'appelle "Intellibox (Extended P50)" Génial ! il la connaît !


Pour ma part, j'ai configuré l'IB avec 19200 Bauds, Un contrôle CTS, et j'ai spécifié le nombre de modules de détection branchés (et oui ! c'est bizarre, mais c'est ici qu'il faut le déclarer !!!!). Notez que j'ai spécifié "2" car j'ai un module de 16 cantons, et rocrail considère des modules de 8 contacts. donc, 8*2=16....
Vous pouvez fermer cette fenêtre, la fenêtre des propriétés.

5°/ Pour que ces modifications soient prises en compte, IL FAUT REDEMARRER LE SERVEUR ROCRAIL ! (c'est à cause de çà que j'ai galéré...j'ai testé sans relancer !!! le boulet ! Suspect )
donc menu : "Fichier" ==> "Fermer Rocrail et Rocview"

6°/ On relance le tout dans le bon ordre (1-le serveur 2-Rocview)

7°/Déjà, au lancement du serveur, vous avez certainement remarqué que l'intellibox est prise en compte !


8°/ pour vérifier que ça communique bien, faites un essai simple mais parlant : Cliquez à plusieurs reprises sur l'icône en forme d'ampoule. Elle permet de contrôler la mise sous tension/ hors tension des rails (correspond aux boutons go/stop de l'IB)



Cela doit mettre l'IntelliBox sous/hors tension les leds témoins GO/STOP doivent s'allumer alternativement.
Si tout ne s'est pas bien déroulé jusqu'ici, reprenez depuis le 1°/



9°/Ahhh !...vous continuez...donc, tout va bien ! Supposant que vous n'avez aucun plan déjà actif, nous allons en créer un nouveau.
Menu : Schéma du plan ==> Ajouter un panneau au circuit
Un panneau, c'est tout simplement un TCO. Il peut y en avoir plusieurs. (un pour le dépôt, un pour la gare, un pour l'EP,......etc...)
Cela nous a fait apparaître le TCO vierge avec son nom dans l'onglet en haut à cauche.


10°/ Soyons fous : ajoutons un rail horizontal :
faire un clic droit sur le TCO puis choisir "Voie==>Droit" dans la liste contextuelle.


Voilà notre rail tout seul. En approchant la souris, son immatriculation apparaît.....!!?!¤$%?!;!! Pas de questions SVP !


En cliquant à nouveau, on répète la dernière commande....génial ! Allez, amusez-vous pour faire çà !


11°/ On peut ajouter les éléments de détection des convois (les "contacts de voie"). Entre les deux premiers rails, faire un clic droit puis sélectionner "Contact de voie"


Il faut immédiatement attribuer un nom à ce contact de voie. Ce nom doit être unique et il doit clairement évoquer ce qu'il détecte. par exemple, "entrée dépot" ou "gare_voie_1" ou "pleine_voie" ou "gare_cachee_voie1", etc... Dans notre cas, on va se contenter de "rail1" et "rail2"



Voici le résultat :


Répétez l'opération avec le rail en-dessous. Donnez-lui l'identifiant "Rail2"



12°/Bon, c'est bien beau tout çà mais rocrail n'a absolument aucune idée de ce à quoi ça correspond ! Il faut établir un lien entre le contact de votre TCO et l'entrée du bus S88. Alors faites un clic droit sur le contact du rail1, et cliquez "propriétés".


Dans la fenêtre qui apparaît, cliquez sur l'onglet "index", et choisissez le contact que vous souhaitez régler (Rail1).


Cliquez l'onglet "Interface", Donnez le nom de la centrale utilisée (souvenez-vous, nous l'avons appelée "IBox"), et donnez l'adresse du contact concerné (ici, c'est le premier contact du premier module donc adresse=1)


13°/ Tant qu'on y est, faites de même pour le deuxième contact...à ladifférence que cette fois, l'adresse sera "2" car c'est le canton d'à-coté !


14°/ Fermez la fenêtre, et faites circuler vos locos d'un canton à l'autre...les contacts se colorent en rouge lorsque le canton concerné est occupé.



14°/ Bon, maintenant, ce serait chouette de colorier les rails en rouge lorsque leur contact détecte des trucs..
Rien de plus simple ! Il suffit de "dire" à rocrail que tel ou tel rail est associé à ce capteur !
Faites un clic droit sur le rail en haut à gauche, et cliquez "propriétés".


Dans la zone déroulante en face de l'ID de bloc, choisir le nom du contact correspondant : "Rail1"
(commentaire perso : pour un grand TCO, cette étape est archi-pénible en version 1.4 !)
Faites de même pour le rail de droite, fermez la fenêtre, et voilà l'travail ! cheers


Vous pouvez même choisir dans les options de rocrail les couleurs que cela modifie (mais c'est la même pour tout le réseau)

Répétez l'opération pour les rails 2 (je vous ai prévenus...cette étape est ch....e !


"
Voilà pour ce soir, je vais très bientôt faire la suite avec le contrôle des aiguillages.

Stéphane.
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par ArCToS le Jeu 23 Juin 2011 - 20:29

Super merci Smile

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par Trainmorgan le Sam 2 Juil 2011 - 23:14

bonsoir
je n'arrive pas a le telecharger a++
avatar
Trainmorgan
Membre désinscrit du Forum

Date d'inscription : 01/05/2010
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par Dandel4 le Dim 3 Juil 2011 - 8:28

Je suis content d'apprendre que tu as retrouvé ce fichier.

je vais le télécharger sur mon ordinateur de façon à pouvoir également le retrouver. On ne sait jamais... Batte

______________________________________________________________________________________________
_______________________________________________________________________________________________
Amicalement, Daniel.

ex.Co-fondateur Président de l'association "Les Amis du Rail FTM"

Les jeunes sont toujours prêts à donner à leurs aînés le bénéfice de leur inexpérience.
Les vieux croient à tout; les gens d'âge mûr mettent tout en doute; les jeunes savent tout.
Oscar Wilde
http://locopassion.blogspot.be/
avatar
Dandel4
Administrateur

Date d'inscription : 21/08/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R - Centrale Ecos II. Logiciel CDM Rail

http:// http://locopassion.blogspot.be/

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par Stéphane le Dim 3 Juil 2011 - 20:05

trainmorgan a écrit:bonsoir
je n'arrive pas a le telecharger a++
Bonsoir,
A priori, cela fonctionne chez moi. Peut-être est-ce une limitation de ton navigateur ?
Le lien placé tout en haut de ce fil affiche une page avec un gros bouton "Télécharger la dernière version...". Un clic sur ce bouton donne accès à la page de téléchargement. Là, il suffit de cliquer sur la version que l'on souhaite. Pour Windows, choisir celle portant le nom "...***unicode".

Tiens nous au courant.
Stéphane.


Dernière édition par stéphane le Dim 3 Juil 2011 - 20:06, édité 1 fois (Raison : fautes de frappe)
avatar
Stéphane
Oscar des réseaux en construction

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 code 75
Digital - Analogique : Digital Intellibox Smile

http://stephane.ravaut.free.fr

Revenir en haut Aller en bas

rocrail

Message par Trainmorgan le Lun 4 Juil 2011 - 20:00

bonsoir je l'ai charger.
dans le menu propriete je n'ai pas centrale a la place il y a "manette de jeux ?? a++
avatar
Trainmorgan
Membre désinscrit du Forum

Date d'inscription : 01/05/2010
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par Lolos35 le Sam 9 Juin 2012 - 18:28

Bonjour,

Je reveille ce post car je m'intéresse à tout ce qui existe en matière de logiciel afin de faire un choix.
Stephane, es tu toujours sous Rocrail?
Comment le trouves-tu?
avatar
Lolos35
Chef de manoeuvre

Date d'inscription : 27/05/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique pour l'instant

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par TEXIER THIERRY le Sam 9 Juin 2012 - 19:02

BONJOUR

Moi aussi je fonctionne avec rocrail et la central "elite" hornby + hsi88 de LDT
pas tout simple mais ca fonctionne !!!
Si je peux aider ce sera avec plaisir
avatar
TEXIER THIERRY
Chef de manoeuvre

Date d'inscription : 01/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

http://picasaweb.google.fr/111416489817237241258/DropBox?authkey

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par Lolos35 le Sam 9 Juin 2012 - 19:58

merci pour le retour Thierry,

Que veux-tu dire par pas tout simple?
Est-ce l'installation, l'association avec Hornby, ou ensuite l'exploitation de Rocrail pour faire faire ce que l'on veut à nos trains?
Quelles sont éventuellement les limites?
Merci d'avance.
avatar
Lolos35
Chef de manoeuvre

Date d'inscription : 27/05/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique pour l'instant

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par TEXIER THIERRY le Sam 9 Juin 2012 - 20:13

Bonjour

l'installation et 'association avec Hornby pas de probleme
Mais ensuite pour l' exploitation !! oui baucoup de difficulter de comprehention avec rocrail
A force de perceverance ca avance
Ne pas se decourager
avatar
TEXIER THIERRY
Chef de manoeuvre

Date d'inscription : 01/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

http://picasaweb.google.fr/111416489817237241258/DropBox?authkey

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par Doume81 le Mer 13 Juin 2012 - 13:20

Malgré les efforts méritoires des traducteurs, mieux vaut maitriser l'anglais pour vraiment comprendre le manuel (en ligne).

Mais après, c'est vraiment une bonne solution pour l'exploitation.
avatar
Doume81
Sous-Chef du traffic

Date d'inscription : 10/05/2012
Echelle(s) que je pratique : N - H0
Digital - Analogique : Digital : (ECoS) + z21

Revenir en haut Aller en bas

Re: Logiciel de commande : ROCRAIL

Message par Stéphane le Sam 16 Juin 2012 - 10:35

TEXIER THIERRY a écrit:Bonjour

l'installation et 'association avec Hornby pas de probleme
Mais ensuite pour l' exploitation !! oui baucoup de difficulter de comprehention avec rocrail
A force de perceverance ca avance
Ne pas se decourager

Je plussois !
En plus, en ce moment, je n'ai pas beauoup de temps à consacrer au réseau alors ça n'arrange rien....
Dès que j'ai du nouveau, je poste un tuto.

Stéphane.
