Idée pour plan de réseau

Message par Culotphil le Jeu 26 Jan 2012 - 19:05

Bonsoir à tous
Pourriez vous m’aider je suis a la recherche d’un plans pour mon réseau.
La pièce dont je dispose ne me permet qu’un réseau en forme de L dont les dimensions sont ;
[img][/img]
Je joins un dessin de la planche qui sera montée sur roulette afin de pouvoir tourner au tour du futur réseau. J’aimerais avoir un dépôt vapeur, une gare et une partie campagne et si cela et possible le faire sur deux niveaux ; Je vous remercie pour l’aide que vous m’apporterais
avatar
Culotphil
Rédacteur des annonces en gare

Date d'inscription : 06/10/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Digital roco multiMAUS + EZ Command DYNAMIS

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Pierre-Yves le Jeu 26 Jan 2012 - 20:35

Peux-tu élargir la partie qui fait 100 cms jusque vers 120/122 ? Ca ouvrirait plus de possibilités. Sinon, as-tu quelque chose contre les gares terminus ?
avatar
Pierre-Yves
Oscar du plus beau module

Date d'inscription : 14/12/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, Roco Multimaus

http://pyoffshore.wordpress.com

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Guytoonet le Jeu 26 Jan 2012 - 21:55

Bonsoir,

Je ne suis pas un spécialiste du HO mais ce le lien suivant,
http://www.maerklin.de/mm/gleisplan_downloads.php
Tu as une série de plans qui peuvent probablement être combinés?

Guy
avatar
Guytoonet
Bon client du wagon bar

Date d'inscription : 25/01/2012
Echelle(s) que je pratique : N
Digital - Analogique : Excellent membre qui maitrisait bien le "Digital" sur base d'une centrale maison et du logiciel CDM-rail.
Et qui aimait bien rendre service

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Christian Collet le Ven 27 Jan 2012 - 3:54

J'abonde dans le sens de Pierre-Yves car avec un mètre tu peux faire une bouche de 470 mm de rayon. Ce n'est pas beaucoup mais tu as toujours la possibilité de la réaliser en tunnel pour qu'on ne voit pas les trains trop se tordre.
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Culotphil le Ven 27 Jan 2012 - 9:37

Pour Pierre-Yve, je n’ais rien contre les gare terminus, juste que je ne sais vraiment pas comment réaliser ce réseau. Au départ j’étais parti pour un réseau tour de pièce don voici le plan
[img][/img]
Je ne peu malheureusement réaliser se projet car je ne suis plus en super forme, et la pièce en question et le grenier, donc deux volée d’escalier qui me sont pénible à gravir.
Je vous remercie pour l’assistance que vous me donné.
avatar
Culotphil
Rédacteur des annonces en gare

Date d'inscription : 06/10/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Digital roco multiMAUS + EZ Command DYNAMIS

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par MM29 le Ven 27 Jan 2012 - 15:30

Salut Philippe,

La place qui m'est réservée pour mon futur réseau correspond, tant pour la superficie que pour la forme, aux dimensions dont tu disposes.

Pour ma part, voilà ce que j'ai retenu:

. Niveau 0 : en simplifiant, un tour (voie unique) du grand rectangle avec une bifurcation pour une montée lente vers le niveau +1

. Niveau 1 : une gare terminus avec un EP qui par une rampe hélicoidale descend au niveau -1 sur le petit rectangle où se trouve un port de pêche

. Niveau -1 : le port avec 2 ou 3 voies en terminus le long des quais

Amicalement, Smile Marc


avatar
MM29
Chef de train

Date d'inscription : 01/07/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Jérémy le Ven 27 Jan 2012 - 17:06

Si sa peut te venir en aide, même si je pense que tu connais ce site.

http://www.plansdereseaux.com/

Jespére que tu trouvera ton bonheur Wink
avatar
Jérémy
Mécanicien de locomotive

Date d'inscription : 10/01/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital marque Roco mais avec un mélange de Jouef

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Papybricolo le Ven 27 Jan 2012 - 22:41

Philippe,

j'ai les mêmes dimensions que toi....

tu pourrais aussi faire un U avec un boucle de chaque coté et diminuer les profondeurs par endroit pour accéder au fond du décor

un peu dans ce style..



Un carré fait 50 cm

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Pierre-Yves le Sam 28 Jan 2012 - 8:21

Voici un plan qui colle à très peu de choses près à tes dimensions (chaque carreau fait 50*50 cms). Il est très (trop) chargé en voies à mon goût, mais il est assez facile je pense de l'alléger. Je trouve le tracé de la voie principale intéressant.

avatar
Pierre-Yves
Oscar du plus beau module

Date d'inscription : 14/12/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, Roco Multimaus

http://pyoffshore.wordpress.com

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Papybricolo le Sam 28 Jan 2012 - 9:24

Sympa ce plan Pierre-Yves...je m'en suis inspiré pour mon hélicoïdale
gauche et ma gare souterraine....

ils sont issus du petit livre de chez LR

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Djiorjio le Dim 5 Fév 2012 - 20:38

Merci pour toutes ces idées et ses plans. Ca change de mes vieux catalogues jouef.
Amicalement
georges
avatar
Djiorjio
Aiguilleur

Date d'inscription : 06/04/2011
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Papybricolo le Dim 5 Fév 2012 - 23:56

c'est ce petit livre qui est très INTÉRESSANT :


______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par Culotphil le Sam 11 Fév 2012 - 10:19

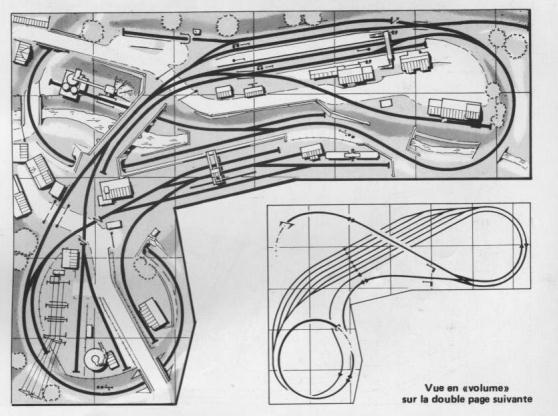

Bonjour j’ais trouvé un autre plan en L dont je vous joint l’image pourriez vous me dire s’il est réalisable sur l’espace don je dispose.
Je vous remercie.
[img][/img]
avatar
Culotphil
Rédacteur des annonces en gare

Date d'inscription : 06/10/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Digital roco multiMAUS + EZ Command DYNAMIS

Revenir en haut Aller en bas

Re: Idée pour plan de réseau

Message par BCF eh 4/4 15 le Sam 11 Fév 2012 - 16:16

Hello,

Par rapport à la place que tu disposes, cf "post no1", je pense que c'est sympathique.
avatar
BCF eh 4/4 15
Ingénieur en chef de la machine à café

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas
