Mon premier TCO maison

Message par Eric B le Mer 1 Fév 2012 - 22:28

J'ai commencé par utiliser les boîtiers Märklin pour commander mes aiguillages, mais je ne m'en sortait pas à cause du nombre toujours grandissant de mes aiguilles. J'ai donc décidé de passer sur un tableau de commande optique pour simplifier tout ça. Mais au vu des prix du matériel déjà existant chez les fabricant officiels, je me suis dis qu'il valait mieux se le faire soi-même.
Voilà comment j'ai procédé:
Un petit plan sur une feuille cadrillée


On achète un panneau de PVC de couleur (brico machin) et on colle dessus un masque en plastique sur lequel on pose ensuite le plan que l'on a dessiné. On découpe au cutter en suivant les lignes et on enlève ensuite le plan et le masque pour ne laisser à la portée de notre spray que les voies.
On gicle et cela donne ça :

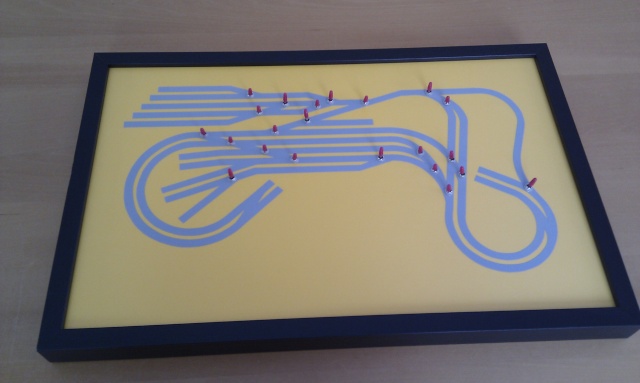

Un cadre pour le design et on pose ensuite les interrupteurs rouges


Etant donné que je veux pouvoir utiliser mon réseau en digital et en analogique, je prévois d'autres petits interrupteurs (en noirs) pour les tronçons de voies isolés.


Numérotation et diverses infos sont alors ajoutées pour faciliter l'utilisation


En place pour le câblage...


En espérant que cela pourra servir ! Very Happy
