cablages ECos (ESU) identiques a d'autres centrales

Message par Papybricolo le Dim 23 Déc 2012 - 19:59

Je viens de m’apercevoir que ce sujet a dut être abordé dans certains post mais pour le retrouver ?

Donc je vais ouvrir un sujet "spécifique" (qui d'ailleurs est reproductible pour d'autres centrales..)

On va commencer par le DIGITAL "SIMPLE"



Ensuite une centrale et un ou plusieurs modules de rétrosignalisation et modules aiguillages (cet exemple est avec un module L.D.T mais on peut utiliser d'autres matériels..)



Une centrale avec connexion RJ45 entre le PC



Et les schémas de Pierre-Yves





Dernière édition par Papybricolo le Mar 1 Avr 2014 - 18:52, édité 1 fois (Raison : mise à jour TITRE)

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par Swiss-loc le Dim 23 Déc 2012 - 20:24

Les miens ne sont pas aussi jolis. Mais le principe reste
avatar
Swiss-loc
Résponsable du wagon bar

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 3RD, H0m
Digital - Analogique : Digital, RRTC, ESU

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par Papybricolo le Dim 23 Déc 2012 - 21:14

Swiss-loc a écrit:Les miens ne sont pas aussi jolis. Mais le principe reste

les 2 derniers ce sont les tiens..

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par JPaul_73 le Dim 23 Déc 2012 - 21:21

Papybricolo a écrit:
Swiss-loc a écrit:Les miens ne sont pas aussi jolis. Mais le principe reste

les 2 derniers ce sont les tiens..

Eclaté de rire !!!

En tous les cas pfiiit ..... je les ai mis dans mes favoris ...

Merci jean-Claude pour ce regroupement.

Il manquerait juste le branchement du RM-GB-8-N avec le HSI 88 USB ...
avatar
JPaul_73
Directeur du Café de la Gare

Date d'inscription : 14/02/2012
Echelle(s) que je pratique : HO - fin d'Epoque III (Année 70) à V
Digital - Analogique : Construction du réseau en cours- Ecos 50000 - MultiMauss.

http://www.le-train-de-jipe.fr

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par Papybricolo le Dim 23 Déc 2012 - 21:27

JPaul_73 a écrit:
Papybricolo a écrit:
Swiss-loc a écrit:Les miens ne sont pas aussi jolis. Mais le principe reste

les 2 derniers ce sont les tiens..

Eclaté de rire !!!

En tous les cas pfiiit ..... je les ai mis dans mes favoris ...

Merci jean-Claude pour ce regroupement.

Il manquerait juste le branchement du RM-GB-8-N avec le HSI 88 USB ...

je vais vous le faire....

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par ArCToS le Dim 23 Déc 2012 - 21:44

Précisions importantes :
1) Pour les utilisateurs ou futur utilisateur de RRTC : Le HSI-USB n'est pas supporté par RRTC de manière officielle pour tous les utilisateurs c'est à dire que si cela fonctionne tant mieux pour vous mais en cas de problème c'est pour votre pomme. Le HSI normal est par contre supporté dans son intégralité. Cette situation est due à l'absence de la correction des bugs à une époque sur le HSI-USB de la part de LDT. Je n'ai plus la date du basculement de ce support en tête mais Capitole s'il passe par ici pourra donner la date exacte à partir de quand les acheteur d'un HSI-USB ne sont plus supporté par RRTC

2) il est difficile de généraliser la manière de câbler chaque centrale, vu que chaque constructeur à ses particularités.... et spécificité mais l'idée générale est là.

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par JPaul_73 le Dim 23 Déc 2012 - 22:03

Tout est là sur le site LDT pour l'ECOS 2 et là pour l'ECOS 1 ...
avatar
JPaul_73
Directeur du Café de la Gare

Date d'inscription : 14/02/2012
Echelle(s) que je pratique : HO - fin d'Epoque III (Année 70) à V
Digital - Analogique : Construction du réseau en cours- Ecos 50000 - MultiMauss.

http://www.le-train-de-jipe.fr

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par Swiss-loc le Dim 23 Déc 2012 - 22:03

PO PO PO garçon! C'est de l'ECoS dont on parle ici.

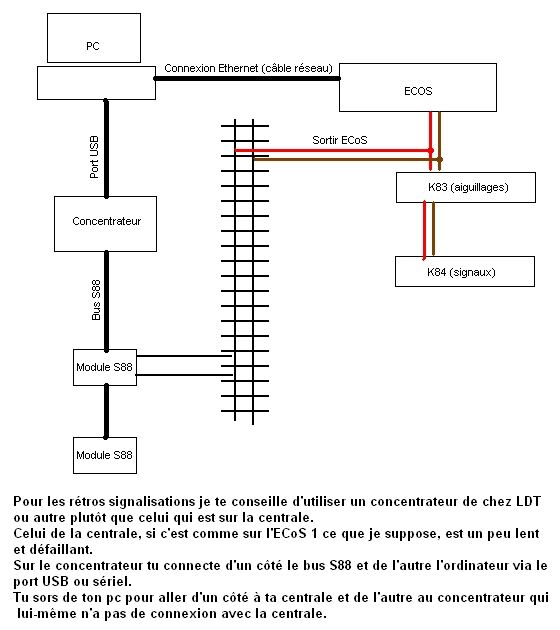

Pour le HSI, le concentrateur sur mon schéma c'est ça.

J'avais remarqué qu'il s'agissait de mes schémas juste que c'était dans le sens ou je ne dessinais avec autant de prévision que notre bon PapyBricolo
avatar
Swiss-loc
Résponsable du wagon bar

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 3RD, H0m
Digital - Analogique : Digital, RRTC, ESU

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par JPaul_73 le Dim 23 Déc 2012 - 22:09

Pour les autres centrales, c'est , il suffit de choisir dans la liste
avatar
JPaul_73
Directeur du Café de la Gare

Date d'inscription : 14/02/2012
Echelle(s) que je pratique : HO - fin d'Epoque III (Année 70) à V
Digital - Analogique : Construction du réseau en cours- Ecos 50000 - MultiMauss.

http://www.le-train-de-jipe.fr

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par Swiss-loc le Dim 23 Déc 2012 - 22:21

Merci pour ce lien. Il m'évitera, à l'avenir, les gribouillis sur paint
avatar
Swiss-loc
Résponsable du wagon bar

Date d'inscription : 10/11/2007
Echelle(s) que je pratique : H0 3RD, H0m
Digital - Analogique : Digital, RRTC, ESU

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par JPaul_73 le Dim 23 Déc 2012 - 22:27

Swiss-loc a écrit:Merci pour ce lien. Il m'évitera, à l'avenir, les gribouillis sur paint

De rien, je viens de le découvrir ....

En fait je pense que c'est nouveau, car avant le site ne se présentait pas ainsi. Mais il y un petit moment que je n'y étais pas allé.
En tous les cas je trouve personnellement que maintenant c'est beaucoup plus aisé pour avoir tous les schémas de câblage ...


Dernière édition par JPaul_73 le Lun 24 Déc 2012 - 10:44, édité 1 fois (Raison : Corrigé un tite fôôte ...)
avatar
JPaul_73
Directeur du Café de la Gare

Date d'inscription : 14/02/2012
Echelle(s) que je pratique : HO - fin d'Epoque III (Année 70) à V
Digital - Analogique : Construction du réseau en cours- Ecos 50000 - MultiMauss.

http://www.le-train-de-jipe.fr

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par Papybricolo le Dim 23 Déc 2012 - 23:51

Le seul INCONVÉNIENT pour moi c'est que les pdf sont soit en allemand ou en anglais....

et si on clique sur le drapeau Français nous sommes redirigé vers des pages d'explications des produits...

Mais bon..google va nous aider pour la page d'index...

Ecos V.1



Ecos V.2



______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: cablages ECos (ESU) identiques a d'autres centrales

Message par Guytoonet le Lun 24 Déc 2012 - 10:48

Un grand Merci pour cette riche documentation.

Même si je suis plus "branché" français que les autres langues, les schémas sont très explicites!

Guy
avatar
Guytoonet
Bon client du wagon bar

Date d'inscription : 25/01/2012
Echelle(s) que je pratique : N
Digital - Analogique : Excellent membre qui maitrisait bien le "Digital" sur base d'une centrale maison et du logiciel CDM-rail.
Et qui aimait bien rendre service

Revenir en haut Aller en bas
