Message par BB16729 le Mer 9 Jan 2013 - 22:07

Bonsoir tout le monde,

Je vous propose d'ouvrir un fil sur les 63000 Roco. Je pense que cela va en intéresser plus d'un. Je que je propose c'est la mise en place d'un décodeur et la modif de l'éclairage (mise en place de LED CMS bicolores pour la réversibilité de l'éclairage). En espérant que cela intéressera.
Et j'espère être dans la bonne rubrique confused

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Cheftrainminiature le Mer 9 Jan 2013 - 22:29

tout les tutos sont toujours les bienvenus
moi je fais ça en N
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mer 9 Jan 2013 - 22:32

J'ai deja fait un 63000 pour essayer mais il m'en reste 3 à faire Smile je ferais toutes les photos
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Jeu 10 Jan 2013 - 12:46

Bonjour a tous,

Alors pour refaire un 63000 Roco il faut:
-Un 63000 en HO Very Happy
-Un décodeur ZIMO MX 630
-Des LEDs bicolores 0.8x1mm cablées (c'est plus facile Embarassed )
-Du fil de cablage fin
-et de quoi souder biensur Very Happy

La suite très prochainement je l'espère

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Capitole le Jeu 10 Jan 2013 - 14:19

Bonjour.

Juste une info, pas besoin de led bi-colore, sur les BB63000, il était très rare de voir des feux rouges sur ce type de machine, en effet pour avoir les feux rouges en réalité, le conducteur était obligé de descendre de la machine pour aller apposer des disques rouges translucides sur les feux blancs.
Il était toléré qu'une machine manœuvre avec les 4 feux blancs allumés à la place du couple blancs/rouges.
Il est très facile d'allumer les feux blancs aux 2 bouts en utilisant une sortie de fonction supplémentaire et de câbler les blancs avec 2 diodes anti-retour.
avatar
Capitole
Pilier du wagon-bar

Date d'inscription : 02/10/2012
Echelle(s) que je pratique : H0 - 0m
Digital - Analogique : Digital avec Ecos, RRTC

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par ArCToS le Jeu 10 Jan 2013 - 14:44

Merci pour l'information

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Le freiniste le Jeu 10 Jan 2013 - 18:04

sujet interressant, La BB 63500 est une locomotive unverselle qui à rouler sur tout le reseau Sncf (voir aussi à l'etranger) depuis 50 ans. Je crois qe nous sommes tous preneur d'info s et photos pour la modification et la digitalisation de cette locomotive .
Merci d'avance. Smile
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Claudele67 le Jeu 10 Jan 2013 - 18:28

oui cela nous interesse
le tuto
le tuto
le tuto
le .....
merci d avance Guillaume
avatar
Claudele67
Mécanicien de manoeuvre

Date d'inscription : 30/06/2011
Echelle(s) que je pratique : H0 et début en N
Digital - Analogique : Je vais passer de l' analogique au digital
sur Tams et MS2
Itrain ou WinDigipet pour l' exploitation


Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Jeu 10 Jan 2013 - 21:27

Cela va venir Very Happy Je fait une machine samedi.
Et pour info il n'y a pas besoin de diodes anti-retours pour l'allumage des feux blanc des deux cotés de la machine. Une simple programmation suffit.
Mais chacun sa méthode Very Happy Et si je met les feux rouges, c'est pour pouvoir circuler HLP Embarassed

A bientot
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Sam 12 Jan 2013 - 19:07

Bonsoir a tous,

Je vais faire le 63000 demain à l'expo de St Amand les Eaux (59). Je vais donc faire les photos demain.

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Dim 13 Jan 2013 - 22:00

Alors toujours prêt pour faire vos 63000? Very Happy
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Le freiniste le Dim 13 Jan 2013 - 22:11

oui! Smile
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Dim 13 Jan 2013 - 22:17

Ca tombe bien j'ai pleins de photos Embarassed
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Le freiniste le Dim 13 Jan 2013 - 22:28

Nous sommes preneurs, Perso j'en ai 3 à digitaliser, non équipé de prise
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Dim 13 Jan 2013 - 22:41

première étape on démonte la bête


Ensuite dépose des anciennes platines

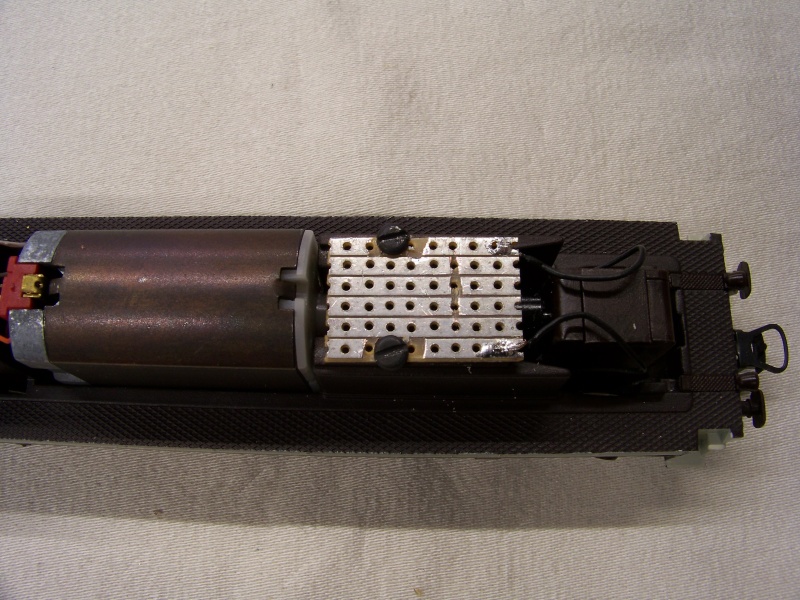

Elles seront remplacées par des platines de fabrication "maison"


A la mise en place, bien faire attention et isoler les vis des platines


Il ne faut pas oublier de faire des coupures dans les pistes pour les résistances CMS de 1Kohm


Et on oublie pas les résistances Laughing


Voila pour commencer Smile
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Le freiniste le Dim 13 Jan 2013 - 22:55

Bon je vais etre dans la meme configuration. je te remercie. Je vais me faire un dossier, je me permet donc de copier tes photos.
Merci Smile
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Dim 13 Jan 2013 - 22:57

pas de soucis je posterai la suite demain. Very Happy
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Le freiniste le Dim 13 Jan 2013 - 23:05

ce sera avec plaisir
Smile
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Lun 14 Jan 2013 - 11:20

Aller on reprend Very Happy

Après avoir sorti les conduits lumineux du châssis, il faut couper une partie de celui-ci. La photo parlera mieux Embarassed


Après limage de la coupe, collage de la LED CMS



Autre méthode pour la mise en place des LEDs, remettre en place le conduit dans le châssis et coller la LED après c'est un peut plus facile Laughing

Voici ce que ca donne après remise en place du conduit lumineux dans le châssis
Coté grand capot


Coté petit capot


Des deux cotés, mise en place de gaines de protection pour les fils émaillés


A cette étape on en voit bientôt la fin Laughing

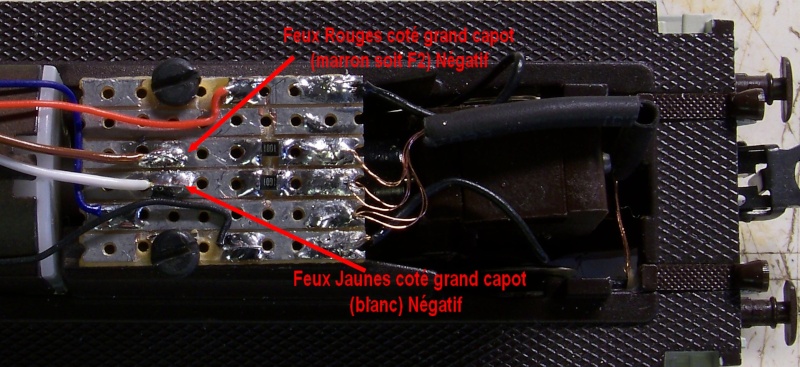

Le cablage des LEDs sur les platines

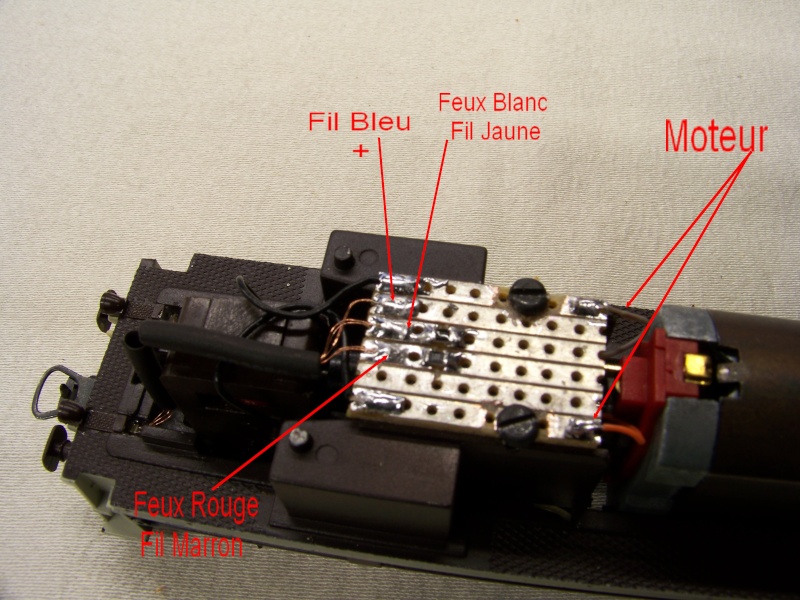

Pontage des platines, prise de courant et commun des LEDs (bleu)


Pour la mise en place du décodeur sous le petit capot (pour ne pas encombrer la cabine), il faut supprimer quelques pièces qui ne servent plus
Ca se casse facilement à la pince plate Laughing

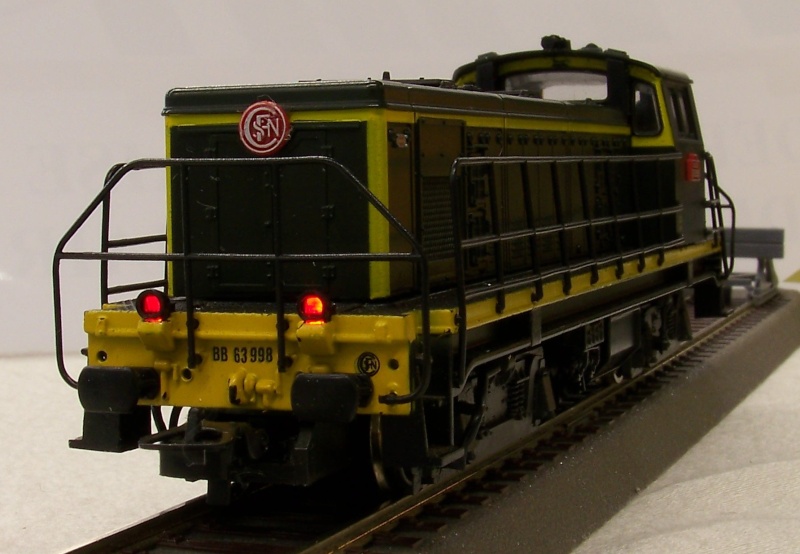

Après cablage du décodeur, on essaye Very Happy



Je montrerai la mise en place du décodeur quand je il sera arrivé bounce

J'espère que ca vous sera utile, je reste a votre disposition si vous avez des questions.

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Lutchi le Lun 14 Jan 2013 - 13:41

Trop bien
C'est magnifique.
Avec le décodeur, je serai ébahi.
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Lun 14 Jan 2013 - 18:13

Merci merci Very Happy
Dès que j'ai le décodeur les photos serons postées le soir même .
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Lutchi le Mar 15 Jan 2013 - 9:15

Merci d'avance...
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Railenbois le Mar 15 Jan 2013 - 11:59

bonjour

merci pour ce tuto ,mais quelles références de leds utilises tu et chez qui tu te fournis? simplement pour éviter de chercher Embarassed

Marcel
avatar
Railenbois
Administrateur du local de pause

Date d'inscription : 29/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, gestion via CDMRail

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mar 15 Jan 2013 - 12:34

Bonjour,

Pour les LEDs, étant membre d'un club affilié a la fédération francaise de modelisme ferroviaire (FFMF), les LEDs et résistances proviennent de la boutique de la FFMF. Donc je ne peux te donner plus d'info désolé. Si jamais je trouve un vendeur avec des LEDs comme celles que j'utilise, j'en ferai part ici. Idem si qqn trouve avant moi j'espère Very Happy

Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Railenbois le Mar 15 Jan 2013 - 13:33

Merci pour ta réponse ,il n'y a plus qu'attendre des infos du autre membre

Marcel
avatar
Railenbois
Administrateur du local de pause

Date d'inscription : 29/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, gestion via CDMRail

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mar 15 Jan 2013 - 13:46

De rien, pour ma part je chercherai ce soir.

Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Claudele67 le Mar 15 Jan 2013 - 14:16

regarde pour les leds sur ce site latelierduchef
est ce qu elles sont les memes ?
LED CMS 3 fils bicolors
http://www.latelierduchef.eu/led-et-eclairages-de-voitures-ou-vehicules-divers-/326--leds-cms-0605-bicolore-pre-cablees-blanc-chaud-rouge-.html
avatar
Claudele67
Mécanicien de manoeuvre

Date d'inscription : 30/06/2011
Echelle(s) que je pratique : H0 et début en N
Digital - Analogique : Je vais passer de l' analogique au digital
sur Tams et MS2
Itrain ou WinDigipet pour l' exploitation


Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mar 15 Jan 2013 - 21:04

J'ai regardé le site et ca ira pour faire le 63000. La chose importante c'est d'avoir le + en commun ce qui est le cas de ces LEDs.
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mar 15 Jan 2013 - 22:52

avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Papybricolo le Mer 16 Jan 2013 - 11:01

Dans le sujet que j'avais fait en janvier 2011 concernant la digitalisation de cette loco (une BB 63398 Roco)

voir ici : http://trainminiature.discutforum.com/t9828-digitalisation-bb-63998-roco#119038

(d'ailleurs en voyant ton sujet je me suis aperçu que des photos avaient disparues de mon sujet sur "serving" !!!!!)

J'avais conservé les platines electronique (en les modifiant)

Mais je n'ai pas changé l'éclairage n'ayant pas pensé à coller des Leds sur les conduits de lumière

(ce que je vais faire en regardant ton "tuto")

Par contre la grosse difficulté (pour moi a cette époque) était de caser le décodeur (un Lenz standard+) car il n'y a pas beaucoup de place...et donc je l'ai mis dans la cabine (au dessus du circuit imprimé existant) en masquant le dessus avec du canson noir...



Mais pour l'esthétique c'est pas "génial"...

J'aurai dut chercher un décodeur plus petit ,avec quand même une puissance suffisante (car le moteur et le poids de la loco réclament un bon Ampérage)

vu que c'est une loco qui a bien vécue...un de ces jours je vais la patiner et mettre du calque derrière les vitrages et la réserver au train de nettoyage des voies Very Happy Very Happy Very Happy



Aujourd'hui les rambardes ont été remplacées par celles de Sébastien (bielle87)
http://bielle87.blog4ever.com/blog/index-469414.html

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mer 16 Jan 2013 - 12:00

Papybricolo a écrit:Dans le sujet que j'avais fait en janvier 2011 concernant la digitalisation de cette loco (une BB 63398 Roco)

voir ici : http://trainminiature.discutforum.com/t9828-digitalisation-bb-63998-roco#119038

(d'ailleurs en voyant ton sujet je me suis aperçu que des photos avaient disparues de mon sujet sur "serving" !!!!!)

J'avais conservé les platines electronique (en les modifiant)

Mais je n'ai pas changé l'éclairage n'ayant pas pensé à coller des Leds sur les conduits de lumière

(ce que je vais faire en regardant ton "tuto")

Par contre la grosse difficulté (pour moi a cette époque) était de caser le décodeur (un Lenz standard+) car il n'y a pas beaucoup de place...et donc je l'ai mis dans la cabine (au dessus du circuit imprimé existant) en masquant le dessus avec du canson noir...



Mais pour l'esthétique c'est pas "génial"...

J'aurai dut chercher un décodeur plus petit ,avec quand même une puissance suffisante (car le moteur et le poids de la loco réclament un bon Ampérage)

vu que c'est une loco qui a bien vécue...un de ces jours je vais la patiner et mettre du calque derrière les vitrages et la réserver au train de nettoyage des voies Very Happy Very Happy Very Happy



Aujourd'hui les rambardes ont été remplacées par celles de Sébastien (bielle87)
http://bielle87.blog4ever.com/blog/index-469414.html

Bonjour,

Ce que tu a fait me rappel de bons souvenirs Very Happy car mon premier 63000 je l'avais fait comme toi avec un Lenz dans la cabine et l'éclairage d'origine Laughing
Mais avec le temps on met au point de nouvelles méthodes que l'on explique à tout le monde Very Happy
C'est à ca que servent les forum Razz

En espérant que vos 63000 aurons de l'allure avec un nouvel éclairage. Cool

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par ArCToS le Mer 16 Jan 2013 - 13:25

La méthode que tu propose me semble être une évolution de la méthode proposé par Rmf en 2001 peut être. Mais l'idée des lampes Cms est sympa.
L'intérêt de la méthode RMF de l'époque c'est de conserver les circuits imprime d'origine. J'ai réussi a en faire 3 de manière invisible sur 4. La dernière il faudra que je la reprenne sur ton modèle Wink Merci

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Le freiniste le Mer 16 Jan 2013 - 17:10

Merci Guillaume.
Bon pour le moment, je suis dans la menuiserie et pose de rail du réseau.
Mais Bientot je repartirai dans la phase digitisation. Smile
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mer 16 Jan 2013 - 18:57

Ravis que cela vous plaise mais le RMF en question je ne l'ai jamais lu Laughing
Je regarderai ca à mon club.

Comme je l'ai dit plus haut en cas de soucis sur vos 63000 je reste a votre disposition.

Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Lun 21 Jan 2013 - 13:19

Bonjour a tous,

Bonne nouvelle Very Happy le décodeur est arrivé. Mise en place aujourd'hui et les photos pour ce soir Very Happy

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Gabuchon le Lun 21 Jan 2013 - 18:14

Bonjour,superbe réalisation,je viens de découvrir ce fil,clair,net,explicite,bref super,merci.
avatar
Gabuchon
Sous-Chef du traffic

Date d'inscription : 29/03/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Réseau en cours de réalisation

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Lun 21 Jan 2013 - 18:26

Gabuchon a écrit:Bonjour,superbe réalisation,je viens de découvrir ce fil,clair,net,explicite,bref super,merci.

Bonjour à toi,

Merci de ce compliment Embarassed .

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par JPaul_73 le Lun 21 Jan 2013 - 19:13

Moi je le mets de coté ce fil parce que j'en ai (la même) une que j'ai rapatrié d'un dépôt de Perpignan .... ;-) ......
avatar
JPaul_73
Directeur du Café de la Gare

Date d'inscription : 14/02/2012
Echelle(s) que je pratique : HO - fin d'Epoque III (Année 70) à V
Digital - Analogique : Construction du réseau en cours- Ecos 50000 - MultiMauss.

http://www.le-train-de-jipe.fr

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Mer 23 Jan 2013 - 21:50

Bonsoir a tous,
Après des soucis de connexion very pas content Voilà enfin les photos Very Happy

La machine et le décodeur ZIMO MX630


Maintenant on branche Very Happy Le fil rouge sur le bouton rouge, le fil noir sur le bouton noir et le fil bleu sur le + des LEDs Smile


Le reste Smile Fil jaune sur le négatif des blancs, le fil vert sur le négatif des rouges, le fil gris sur la borne gauche du moteur et le fil orange sur la borne droite du moteur.


Après le coté petit capot, le coté grand capot
La rien de compliqué, le fil blanc sur le négatif des blancs et le fil marron sur le négatif des rouges.


Vous allez me dire "Oui mais pourquoi brancher les rouges sur les fils vert et marron? confused " Et bien tout simplement pour pouvoir allumer et éteindre ceux-ci Laughing F1 pour le coté petit capot et F2 pour le coté grand capot Very Happy

En ésperant que cela vous sera utile Very Happy

Amicalement
Guillaume
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Lutchi le Jeu 24 Jan 2013 - 11:05

Quelle patience.
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Claudele67 le Jeu 24 Jan 2013 - 19:40

super explicite avec des photos en plus
que voulons nous de plus ?

merci
avatar
Claudele67
Mécanicien de manoeuvre

Date d'inscription : 30/06/2011
Echelle(s) que je pratique : H0 et début en N
Digital - Analogique : Je vais passer de l' analogique au digital
sur Tams et MS2
Itrain ou WinDigipet pour l' exploitation


Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Jeu 24 Jan 2013 - 21:10

Claudele67 a écrit:super explicite avec des photos en plus
que voulons nous de plus ?

merci
Que je le fasse pour vous? Laughing
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Claudele67 le Ven 25 Jan 2013 - 4:43

je n oserai pas le demander ?
mais...
encore merci pour l info
avatar
Claudele67
Mécanicien de manoeuvre

Date d'inscription : 30/06/2011
Echelle(s) que je pratique : H0 et début en N
Digital - Analogique : Je vais passer de l' analogique au digital
sur Tams et MS2
Itrain ou WinDigipet pour l' exploitation


Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par BB16729 le Ven 25 Jan 2013 - 10:11

Je ne le ferais pas pour vous biensur Razz Mais je serais a votre disposition en cas de problème. Une sorte de SAV du tuto Very Happy
avatar
BB16729
Aide mécanicien

Date d'inscription : 08/01/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique au début mais maintenant DIGITAL

Revenir en haut Aller en bas

Re: BB63000 Roco (digitalisation et éclairages à Leds)

Message par Hubert le Dim 6 Nov 2016 - 22:50

Bonsoir,
Je relance le sujet car je possède une BB 63930 ROCO sans prise nem mais avec volant d’inertie que j'aimerais sonoriser.
L'opération n'a pas l'air d'être simple vu le manque de place.
Si quelqu'un a eu le courage de se lancer dans cette opération je suis preneur de conseils ainsi que de photos pour mieux comprendre et arriver à moderniser cette loco qui fonctionne parfaitement bien malgré son âge.
Merci à tous par avance
Cordialement
Hubert
avatar
Hubert
Chef de manoeuvre

Date d'inscription : 30/04/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique + digital si possible

Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
