Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Lun 19 Aoû 2013 - 14:18

comme dans le titre, j'ai 2 petits problèmes:

quelqu'un a t'il un lien, pour utiliser une lh100 de chez lenz. le livret est en allemand, et je suis largué

j'ai digitalisé mon x73500, avec un lenz 21 broche silver. y a t'il moyen d'avoir l'éclairage intérieur, avec ce décodeur?


merci pour votre aide
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Jpp38 le Lun 19 Aoû 2013 - 15:15

D'une façon générale, voici la zone de téléchargements de manuels Lenz

http://www.digital-plus.de/download.php

Et en particulier, le manuel LH100

http://www.digital-plus.de/pdf/Info_LH100_Version_36_f.pdf
avatar
Jpp38
Modérateur Réseau FTM

Date d'inscription : 29/04/2007
Echelle(s) que je pratique : H0 - N digital
Digital - Analogique : Digital (DCC)
Centrales Lenz, Intellibox, Multimaus, + CDM-Rail

http://jeanpierre.pillou.free.fr

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Daniel le Lun 19 Aoû 2013 - 15:16

Pour le mode d'emploi un petit tour sur non site de recherche favori rechercheexpress.com et en deux secondes c’est trouvé : http://mesnotices.fr/manuel-notice-mode-emploi/LENZ/DIGITAL-PLUS-LH100-_F voilà...
avatar
Daniel
Chef de train

Date d'inscription : 13/10/2011
Echelle(s) que je pratique : H0 et H0m
Digital - Analogique : Anologique

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Lun 19 Aoû 2013 - 21:54

j'arrive pas à programmer mes locos. je comprend rien au digital, l'histoire des cv, etc. quelqu'un peut il m'aider? je suis sous lenz set
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par TF53 le Mar 20 Aoû 2013 - 9:31

Hello,

Si tu as bien programmer ton ter, il te suffit d'appuyer sur la touche de fonction 1 pour allumer l'éclairage intérieur.

TF
avatar
TF53
Chef de train

Date d'inscription : 10/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Papybricolo le Mar 20 Aoû 2013 - 10:21

Bonjour Malo

J'ai changé le titre (afin que les réponses puissent être utiles â d'autres )

Sinon les nouveaux membres ne trouverons pas dans le moteur de recherches et reposerons les mêmes questions ...

En ce qui concerne les fonctions que l'on peut utiliser sur les décodeurs il faut chercher avec les chiffres de la commande manuelle..

Dans un premier temps je te conseilles de bien apprendre le fonctionnement de ta centrale avant de "bidouiller" les CV dans les décodeurs (à part l'adresse 03 à changer )

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Hubertrain le Mar 20 Aoû 2013 - 11:16

Bonjour Malo,
L'adresse de ton matériel doit être 003 . Avec ta commande , tu cherches "adresse" tu appuis sur "entrée" et tu tapes "003" sur le clavier , et ton matériel doit se mettre en mouvement .
Tu peux ensuite programmer une nouvelle adresse autre que "003"  par exemple pour ton X 73500 tu tapes sur le clavier "73" et les 2 derniers chiffres du numéro de série de ton autorail (exemple 7312 pour 73512) . C'est l'encodage des adresses que j'utilise pour mon matériel : pour ma 67487 ,  j'encode 6787  (67 pour 67000 ,  87 pour son n° d'identification) . En fait je supprime le chiffre du milieu étant donné que la centrale n'accepte que 4 chiffres pour les adresses .
Avant de programmer un décodeur, tu poses ton matériel sur les rails et tu essayes d'allumer l'intérieur en appuyant sur les touches 1 à 9 de ta commande . il y en a une qui déclenchera l'allumage .
Pour programmer un décodeur, tu dois mettre ton matériel moteur sur une voie spéciale indépendante qu'on appelle "voie de programmation" . Pour alimenter cette voie de programmation tu dois relier les fils électriques à la borne RSPQ située sur la face arrière de la centrale LENZ , les fils étant reliés à P et Q  (voir photos ci-dessous). C'est à partir de ce moment que tu peux programmer ton décodeur .







Dernière édition par Hubertrain le Mar 20 Aoû 2013 - 11:40, édité 2 fois
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 11:21

bonjour,

on est obligé, de prendre de faire le branchement p et q, pour programmer?

si on fait une boucle, ça fonctionne pas?
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Hubertrain le Mar 20 Aoû 2013 - 11:26

Pour la voie de programmation , oui  .  Qu'entends-tu par "faire une boucle" ?
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 11:28

faire un oval, en fait

si la borne p et q, servent à rendre des informations, je comprend mieux, que ça marche pas
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Hubertrain le Mar 20 Aoû 2013 - 11:35

Le réseau, lui, est relié aux bornes J et K , et ces bornes ne servent pas à programmer un décodeur .
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 11:42

ok, merci, je comprend mieux, ça va pas etre si complique que ça, alors
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Papybricolo le Mar 20 Aoû 2013 - 12:18

Si tu fais un boucle c'est possible à condition de débrancher J et K à chaque programmation de décodeurs et brancher P et Q à la place...

Et aussi qu'il n'y ait pas d'autres consommations sur ta voie de "prom " que la locomotive concernée...

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Hubertrain le Mar 20 Aoû 2013 - 13:25

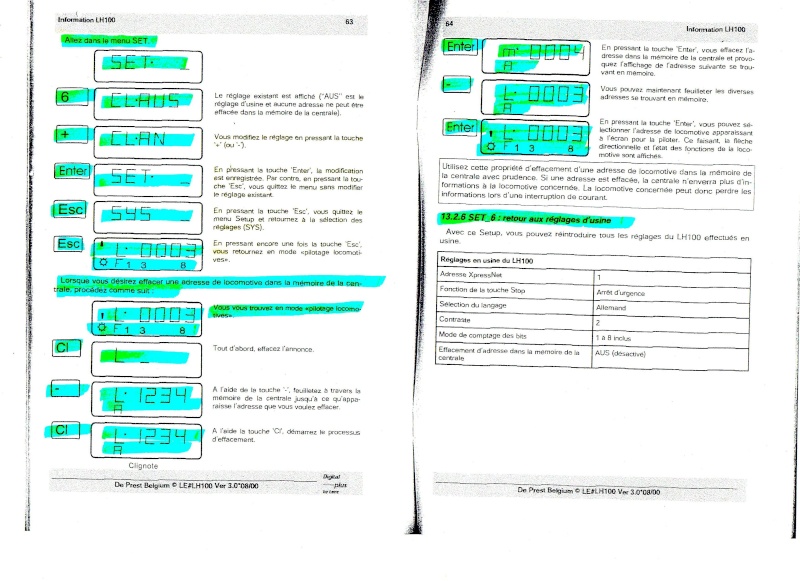

Cette notice n'est pas très lisible, mais peut t'aider ....





avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 14:23

bon, j'ai trouvé comment changer l'adresse de mon 73500. il est passé sur l0073. maintenant, ça me va faut que je trouve le réglage, pour l'éclairage interieur.

avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Papybricolo le Mar 20 Aoû 2013 - 15:06

Je penses que l'éclairage des feux AV et AR ce doit être la touche F0 et l'éclairage de l'intérieur la touche F1 (ou suivante)
Sur les décodeurs avec son je ne me souviens plus de l'ordre des touches (je regarderai sur le mien à mon retour de Toulouse ...

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 16:03

en fait, avec la touche, j'arrive à allumer. mais dès que je relache la touche, ça s'éteint.
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Hubertrain le Mar 20 Aoû 2013 - 16:43

J'éclaire l'intérieur de mon Picasso sonorisé du fabricant Mistral avec la touche 3 .
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 17:11

la touche 3, c'est fonction ralenti, pour moi. je vais éplucher, pour voir. je vais remettre le cv 35, en l'état, depuis, que j'ai essayer de modifier, j'ai plus rien
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 17:42

après test, j'ai la lumière dans 1 sens, par contre, des que j'inverse le sens de rotation, plus rien
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Papybricolo le Mar 20 Aoû 2013 - 18:21

!!!

Si tu as mis le décodeur dans le bon sens (1) ça devrait fonctionner...

(1) Attention le décodeur 21 broches du X73....se met vers le haut avec les broches vers l'avant et le reste du décodeur vers l'arrière...

Regardes j'avais fait un sujet mais avec mon tél j'ai du mal à retrouver...

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par NW2 le Mar 20 Aoû 2013 - 18:26

Il doit s'agir d'un nouveau Lenz Silver dit "plus" (Silver +)
Sur ces nouveaux décodeurs la touches F1 peut être programmé pour fonctionner selon le sens de marche comme la fonction F0 (les feux en général)
Sur l'X73500 H/J l'éclairage intérieur se fait sur la sortie C du décodeur. Pour le faire fonctionner correctement dans les deux sens, il faut inscrire 4 dans le CV35 (marche avant) et 4 dans le CV47 (marche arrière)
Tu peux faire la modification directement sur ton ovale en utilisant la POM (Programmation On Main line) touche F+7.
avatar
NW2
Chef de Gare

Date d'inscription : 28/05/2012
Echelle(s) que je pratique : H0
Digital - Analogique : LENZ

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Mar 20 Aoû 2013 - 18:50

bonjour, tu as gagné, je vais faire un repport:

donc, pour faire fonctionner l'éclairage intérieur, de mon x73500, j'ai du programmer le cv 35, et 47.

du coup, je vais faire un petit tutorial digital, pour les nuls, comme moi. le digital, c'est pas sorcier, en fait.

mais y a pas d'initiés, qui font des turorials, c'est dommage
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Papybricolo le Mar 20 Aoû 2013 - 18:51

Sur le sujet "X73500 Jouef Hornby " à la dernière page j'ai mis des images avec l'installation d'un 21 broches "sylver"

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Aide et notice pour LH100 Lenz et CV décodeurs

Message par Malo35 le Jeu 22 Aoû 2013 - 19:08

problème résolu, merci à tout le monde
avatar
Malo35
Mécanicien de locomotive

Date d'inscription : 17/07/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Lenz set 100

Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
