Cablage aiguillages Roco Line

Message par Tofambu82140 le Ven 6 Juin 2014 - 21:15

bonjour à tous !
après plus de 20ans sans activité modéliste, je me suis lancé dans un projet de réseau.
je rencontre un problème lors du câblage de mes aiguilles Roco Line.
je possède un transfo Roco avec sortie alternatif 15V, des inter MOM-OFF-MOM.
après câblage, je n'arrive qu'à faire fonctionner un seul basculement de la lame.
j'ai testé deux aiguillages Roco, ainsi qu'une TJD Jouef, et les trois connaissent le même problème.

quelqu'un possède-t-il un schéma de câblage ? ai-je oublié un élément électronique dans le montage ?

mon câblage :
d'une sortie du transfo, je relie à la patte du milieu de l'inter. les deux autres pattes sont reliées aux deux entrées du moteur.
la sortie moteur est branchée sur la deuxième patte du transfo.

d'avance merci pour votre aide ...
avatar
Tofambu82140
Nouveau membre

Date d'inscription : 04/06/2014
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Cablage aiguillages Roco Line

Message par Railenbois le Ven 6 Juin 2014 - 22:55

pour la motorisation de tes moteurs d'aiguilles ,rajoutes une diode sur chaque entrée (une dans chaque sens ) et ton ensemble fonctionnera

Marcel
avatar
Railenbois
Administrateur du local de pause

Date d'inscription : 29/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, gestion via CDMRail

Revenir en haut Aller en bas

Re: Cablage aiguillages Roco Line

Message par Papybricolo le Ven 6 Juin 2014 - 23:20

Merci pour l'astuce Marcel,

Bonsoir Christophe,

J'ai modifié le titre pour les recherches ultérieures voir ici :

http://trainminiature.discutforum.com/t11723-titres-et-rubriques

j'ai retrouvé une notice si ça peut te servir ultérieurement ?








______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et bonne journée Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Cablage aiguillages Roco Line

Message par Tofambu82140 le Sam 7 Juin 2014 - 18:08

merci pour vos réponses !
concernant les diodes nécessaires, quelles sont les caractéristiques techniques du produit ?
et sur le schéma 3 de Papybricolo, où doivent-elles être placées ???
avatar
Tofambu82140
Nouveau membre

Date d'inscription : 04/06/2014
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Cablage aiguillages Roco Line

Message par Papybricolo le Lun 9 Juin 2014 - 22:17

Tofambu82140 a écrit:merci pour vos réponses !
concernant les diodes nécessaires, quelles sont les caractéristiques techniques du produit ?
et sur le schéma 3 de Papybricolo, où doivent-elles être placées ???

Je ne connais quel type  de diode que Marcel utilise

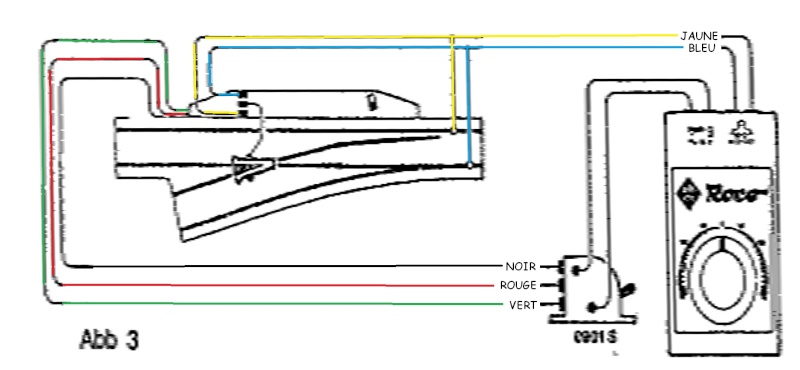

Mais sur les schémas

ce qui est représenté  en bleu et jaune est l'alimentation de la voie (ceci est facile à voir)

ce qui alimente le moteur (en passant par un inter M.O.M.) est représenté en noir, rouge et vert , donc un commun et 2 sorties :

En fait en sortie du transfo on a :

en continu un - et un +
en alternatif un neutre et un phase

le - en continu ou le neutre en alternatif sont les communs qui vont directement au moteur ,je penses que le noir (a vérifier serait ce commun ) et l'autre fil qui alimente les 2 pôles de l'inter permet à chaque impulsions de manœuvrer le moteur il faudra donc mettre les diodes sur ces liaisons...(attention de les installer dans le bon sens sinon ça ne fonctionnera pas)
