Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Mar 27 Déc 2016 - 17:34

Merci Jean-Claude & bonne année 2017.
Tu te fais rare sur ce forum Rolling Eyes
A +
Charley Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Ven 30 Déc 2016 - 19:03

Bonsoir à toutes & à tous,

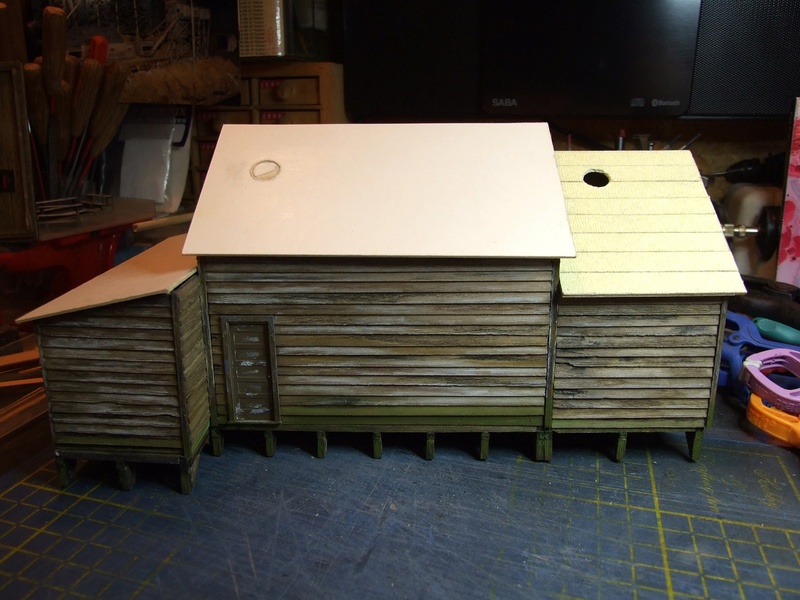

Voici quelques photos de la construction du Power-house, et de ses toits.

Pour imiter la toile goudronnée, je suis revenu au Tésa crêpe de 19mm  de large.

Les bandes se chevauchent tous les 9,5mm les unes sur les autres, elles sont collées avec de la colle à bois
à prise rapide type Sader. Les deux tubes Evergreen de 10mm seront les futurs cheminées, celles-ci seront recouvertes
de feuille d'étain comme d'hab !

Le toit de l'atelier de maintenance est découpé dans du carton de 1mm de la marque 4-AS comme les deux autres d'ailleurs.

A coté de la porte arrière sur la droite de ce bâtiment, va être installé le long de celui-ci un "Outhouse" (wc).

Le toit du power-house est partiellement terminé, il reste la mise en peinture + sa patine, ainsi que la pose de petites
bandelettes en tilleul pour la finition des bordures du toit.

Le toit de l'atelier est lui aussi partiellement achevé.

Comme vous pouvez le voir sur cette photo, les deux grandes ouvertures de la forge ainsi que du power, laisse une vision
assez importante de l'intérieur de ces deux bâtiments. Cela m'oblige bien entendu à fignoler celui-ci avec des machines
+ d'autres détails, que je vous présenterais dans quelques temps. D'ailleurs je vais faire une pose momentanée, pour construire
pour d'autres amis modélistes & clients, des bâtiments dans cette échelle qu'est le On30.

Le toit de la forge à reçu ses petites bandelettes de tilleul qui terminent les bordures de son toit. Il reste à passer une deuxième
couche de peinture, puis passer à sa patine.
Ces deux bâtiments possèdent un plafond, ou sera installé l'éclairage + des HP pour sonoriser cet ensemble.
A +
Charley
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Patniste le Sam 31 Déc 2016 - 10:57

Toujours dans le détail qui nous subjugue
C'est ..................divinement beau
Bonne fête de fin d'année
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par BB15030 le Sam 31 Déc 2016 - 11:03

Super le truc du Tésa crêpe, à retenir.
tirchapeau topcool
avatar
BB15030
Membre désinscrit du Forum

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : Z US.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Colorado87 le Sam 31 Déc 2016 - 21:04

Comme dab très bon boulot Charley le petit module n'aura rien à envier au grand
avatar
Colorado87
Chef de manoeuvre

Date d'inscription : 01/02/2014
Echelle(s) que je pratique : H0 n3
Digital - Analogique : Digital Lenz

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Christian Collet le Dim 1 Jan 2017 - 9:59

Toujours aussi soigné et réaliste. topcool
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Dim 1 Jan 2017 - 14:00

Merci  A vous tous pour vos appréciations, c'est pas grand chose pour l'instant, cela va se corser
un peu plus tard. Rolling Eyes
Tous mes vœux pour 2017  Champagne  santé
Charley Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Antonnet le Jeu 5 Jan 2017 - 18:09

Bravo, toujours un travail de grande qualité. Et merci d'avoir publié les plans. Nous attendons la suite avec impatience.

Bonne année 2017 Charley.

Drapeau Etats-Unis
avatar
Antonnet
Mécanicien de manoeuvre

Date d'inscription : 01/03/2014
Echelle(s) que je pratique : H0-N
Digital - Analogique : DDC Lenz

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Ven 6 Jan 2017 - 9:20

Merci  Alain Exclamation Bonne année à toi aussi.
Charley Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Mar 8 Aoû 2017 - 15:16

Bonjour à toutes & à tous,
De retour avec quelques nouvelles photos sur les travaux de la mine de "Silver-Creek".
Construction du kit de la forge de Phoenix au 1:43 & installation de celle-ci dans son local.



Ce kit est prévu pour installer un LED ou bien une ampoule; c'est cette dernière option que j'ai choisi
avec une ampoule rouge de 16v. Celle-ci est couplée avec une platine électronique qui la fait varier d'intensité, pour
imiter les braises rougeoyantes. J'ai placé sur son panneau du fond de la suie pour parfaire le reste de la patine.


Cette forge ayant un soufflet électrique, j'ai du amener une armoire électrique pour mener à bien le fonctionnement de ce soufflet.



Ainsi qu'un interrupteur de marche & d'arrêt; ces deux accessoires ont été réalisés dans de la carte plastique & des pièces
de récup.


L'armoire pour les pièces détachées ainsi que les pièces forgées, est fabriquée dans de la feuille de tilleul de 1mm.




Celle-ci a été placée sur le mur du fond de la forge.



Le remplissage de celle-ci a été faite avec des pièces de provenances diverses: de réveils, de montres, de jouets en plastique de
pièces de chars militaire, etc..


Toutes ces pièces bien entendu, ont été peintes & patinées comme il se doit.



L'enclume ainsi que tous les autres accessoires proviennent du kit de cette forge de Phoenix, sauf le forgeron qui est à part.







Il me restera plus qu'à peindre le forgeron à la peinture à l'huile.



Un autre plan sur ce forgeron.



Confection des pieds du futur établi qui viendra meubler le Power-House, ainsi que d'autres accessoires qui sont entrain de sécher.





Il reste plus qu'à le teinter & le patiner.
A bientôt pour d'autres photos.
Charley. Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par TOMY le Mar 8 Aoû 2017 - 18:17

J'hallucine!!!!!!!! affraid affraid affraid photo photo topcool topcool
avatar
TOMY
Sous-Directeur de la Salle d'attente

Date d'inscription : 31/12/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Patniste le Mar 8 Aoû 2017 - 18:35

Moi aussi j'en ai des courts circuits dans le cerveau MDR
Ca valait le coup d'attendre depuis le mois de Janvier
Apllaudit Apllaudit Apllaudit
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Papybricolo le Jeu 10 Aoû 2017 - 16:03

Ahhh la v....Charley à encore frappé topcool

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Patniste le Jeu 10 Aoû 2017 - 17:49

Et quand il Coup de batte 2 il frappe fort le bougre
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Jeu 10 Aoû 2017 - 17:52

Merci  A vous trois pour vos appréciations.
A +
Charley.  Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Skull1 le Jeu 10 Aoû 2017 - 19:10

Travail toujours aussi remarquable Apllaudit
avatar
Skull1
Résponsable de l'horloge du quai N°3

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par BCF eh 4/4 15 le Jeu 10 Aoû 2017 - 20:49

Papybricolo a écrit:Ahhh la v....Charley à encore frappé topcool

Patniste a écrit:Et quand il Coup de batte 2 il frappe fort le bougre

plus 3
avatar
BCF eh 4/4 15
Ingénieur en chef de la machine à café

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Colorado87 le Jeu 10 Aoû 2017 - 21:18

ouf c'était la hanche les doigts sont toujours " artistiques "
avatar
Colorado87
Chef de manoeuvre

Date d'inscription : 01/02/2014
Echelle(s) que je pratique : H0 n3
Digital - Analogique : Digital Lenz

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Didier62 le Ven 11 Aoû 2017 - 20:18

BCF eh 4/4 15 a écrit:
Papybricolo a écrit:Ahhh la v....Charley à encore frappé topcool

Patniste a écrit:Et quand il Coup de batte 2 il frappe fort le bougre

plus 3

+ 4
avatar
Didier62
Ingénieur de la machine à café

Date d'inscription : 14/12/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Mer 16 Aoû 2017 - 14:21

Colorado87 a écrit:ouf c'était la  hanche les doigts sont toujours " artistiques "

Bonjour à tous,

Merci A vous deux; oui Jean-Louis heureusement que les doigts ne sont pas encore touchés par l'arthrose.
Je ne voudrais pas finir comme August Renoir, & que l'on m'attache le cutter aux doigts ainsi que les pinceaux. Rolling Eyes
Charley. Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Dim 20 Aoû 2017 - 18:55

Bonjour à tous,
Voici quelques nouvelles photos des bricoles réalisées dernièrement pour les bâtiments de la mine.


J'ai réalisé une meule d'après celle de chez Gecomodel en métal-blanc au 1/43. Trouvant celle-ci un peu grossière
j'ai décidé d'en construire une en tilleul, laiton, feuille d'étain et carton-plume.


Le caisson, ainsi que les pieds sont en tilleul, les renforts des pieds en feuille d'étain ainsi que les
supports de l'axe de la meule, la manivelle est un fil de laiton mis en forme, la meule
est découpée dans la mousse du carton-plume de 5mm.




La mise en teinture est faite comme d'habitude aux encres aquarelle, la patine aux crayons de pastel sec & à l'huile.
La meule à été apprêtée en blanc mat, puis un léger jus noir très dilué de peinture  à l'huile pour obtenir la teinte d'origine.
Un très léger dry-brush de blanc, a été passé sur toutes ses arêtes.


C'est la première fois que j'avais à construire un tel accessoire, idem pour le suivant.


J'ai construit aussi ce baquet qui se trouve sur la façade principale du Power-House (voir photo ci-dessous).
Celui-ci est bien entendu en petites lattes de tilleul ainsi que son fond, les deux cerclages sont des petites bandelettes
d'étain. J'ai voulu lui donner un aspect très rustique, étant donné qu'il est en permanence dehors aux intempéries.
(En Alaska, les hivers sont rigoureux).


Comme le montre les flèches rouge tous les accessoires se trouvant devant la façade. Les tuyaux sont aussi reproduits, ils
attendent sagement dans une boite pour être installés un peu plus tard.


Le plafond de la forge à reçu son HP (pour le module de sonorisation de l'ambiance) ainsi qu'une seule lampe; une autre sera
installée sur le haut de l'alcôve, & éclaira l'entrée de la forge.


Les deux HP sont enfermés dans des enceintes confectionnées dans des chutes de carton-plume.


Le plafond du Power-House, idem aussi son HP plus gros & plus puissant donnera les deux bruits d'ambiance des modules
de sonorisation de la chaudière tubulaire Merlin + la machine à vapeur fixe.
Ce Power-House sera éclairé par deux lampes. A gauche prise dans la pince celle du devant de la forge, celle-ci sera installée
quand le plafond sera fixé définitivement.




Les fils du HP ainsi que de la lampe de la forge, passent dans cette colonne en bois pour plus de discrétion. Idem ci-dessous
pour le Power-House.




Pour meubler le mur du pignon droit du Power-House, j'ai construit cet ensemble de casier pour les pièces détachées.


Un très gros plan dessus comme les affectionnaient le regretté Sergio Leone. Crying or Very sad


J'ai aussi placé comme sur la photo réelle ci-dessous, les deux tuyaux de sécurité de vapeur.




Petit retour dans la forge, j'ai terminé de meubler avec quelques accessoires le dessus de l'étagère.


J'en ai profité aussi de meubler le mur du fond du Power-House, en lui installant une étagère ou trône des tuyaux
pour l'air comprimé des perforateurs pneumatique des mineurs.


La chaudière tubulaire Merlin, celle-ci est un kit de feu atelier Debelleyne, qui a cessé toute activité depuis pas mal de temps.
Dommage ! ce monsieur travaillait admirablement bien. Ce kit est très simple à monter, rien de bien compliqué, on trouve ce genre
de kit à peu près semblable chez des artisans Anglais & Américains.
Nous verrons la prochaine fois, la machine à vapeur fixe de ce même artisan, qui se trouve actuellement à l'atelier de peinture
& patine.
Quelques photos de la bête sous toutes les coutures.






Depuis, la poignée de la porte de la boite à fumée a été installée.



A suivre
Charley. Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Colorado87 le Dim 20 Aoû 2017 - 20:07

Ayant eu le plaisir de voir tout ça dans l'atelier de l'artiste encore plus expressif que les photos hé oui c'est possible
avatar
Colorado87
Chef de manoeuvre

Date d'inscription : 01/02/2014
Echelle(s) que je pratique : H0 n3
Digital - Analogique : Digital Lenz

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Christian Collet le Lun 21 Aoû 2017 - 5:27

C'est absolument magnifique!

Bravo
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Patniste le Lun 21 Aoû 2017 - 10:25

Encore des beautés qui font rêver
Christian, il y a un Italien qui te fait concurrence
http://www.scalatt.it/fotostoria_plastico_nel_plastico.htm
J'ai chipé ça sur un forum voisin
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Mar 22 Aoû 2017 - 17:23

Bonjour à tous,
Merci   A vous trois pour vos retours.

Patniste a écrit:Encore des beautés qui font rêver
Christian, il y a un Italien qui te fait concurrence
http://www.scalatt.it/fotostoria_plastico_nel_plastico.htm
J'ai chipé ça sur un forum voisin

Merci Patrick pour ces photos, cet Italien à vraiment beaucoup de talent; c'est très réaliste. Apllaudit Apllaudit Apllaudit
Charley. Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Patniste le Mer 23 Aoû 2017 - 10:14

Il n'y a pas de quoi, si ça peut t'aider, bien que tu ne manque pas d'imagination
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Sam 26 Aoû 2017 - 19:29

Bonjour à toutes & à tous,

Quelques nouvelles photos de l'aménagement du Power-House.


Le meuble à casiers a été placé à son emplacement.


Un gros plan sur la chose; j'aurais encore à ajouter quelques autres accessoires dans ce local.


Un marteau est venu sur le devant de la forge; j'ai repris la couleur de l'eau du récipient.


J'ai aussi ajouté ce balais sous l'armoire électrique.


Idem pour cette masse; j'aurais encore à immaculé le sol de la forge avec du mâchefer.


La machine à vapeur fixe Merlin (kit de feu atelier Debelleyme).


Rien à redire sur ce kit très facile à monter, le seul point noir est son régulateur de vapeur à boule. Celui-ci était tellement empaté
de son métal blanc, que j'ai été obligé de le refaire entièrement. Dommage que cet artisan ne sois plus en activité, car je lui aurais
suggéré de revoir cette pièce en photo-découpe dans du laiton; cela aurait gagné en finesse.
Pour l'instant celui-ci à pas encore été installé, pour une question de commodité pour finir l'aménagement intérieur de ce local
& éviter de l'accrocher avec mes grosses paluches.


Tous les tuyaux de calorifugeage ont été fabriqués par mes soins, avec du fil électrique & du fil à coudre entortillé autour.
Ce travail est assez long, mais on gagne en réalisme (en plus ce genre de chose ne se trouve pas dans le commerce).
Le tuyau que vous voyez avec les cavaliers qui ne sont pas encore peint, c'est celui qui alimente la machine en eau.
La cuve se trouvera dehors derrière le Power-House, je vous la présenterais bientôt.


Gros plan sur la prise d'eau de cette machine fixe.


Des légères coulures de calcaire ont été reproduites avec du blanc de Meudon.


Quelques mots sur la mise en peinture & patine de la bête: d'abord celle-ci a été peinte en noir sale acrylique Prince August
puis la patine a été faite avec un crayon gras + de la poudre de graphite, quelques touches légères de rouille à la terre à décor
& un peu d'huile extra-fine de machine à coudre sur les axes du bras du cardan ainsi que les divers pistons. Voilà rien de bien compliqué.


La machine à rejoint son emplacement & j'ai placé tous les tuyaux qui servent pour l'air comprimé, & l'autre pour la prise d'eau, et les deux
autres vont vers la chaudière tubulaire Merlin, pour amener la vapeur nécessaire à la machine fixe.


Voilà les deux machines en place; l'établi est pas encore fixé définitivement, j'ai à lui installer des outils sur celui-ci
& au-dessus un râtelier  accroché au mur & rempli d'outils.




Début de construction du paravent pour protéger les ouvriers du volant de la machine fixe.
Celui-ci est très simplement construit avec des profilés Evergreen en L de 2mm x 2mm pour les plus gros, & de 1,5mm x 1,5mm
pour les plus petits. Les entretoises sont tirées dans du micro-strippe de 1,5mm x 0,5mm.


La partie gauche repose sur le profilé du bas du mur d'où son penchant.


Son grillage est représenté avec du tulle dont le maillage correspond à l'échelle du 1/48 ainsi que du 43. Cette
technique cela fait bien longtemps que je l'utilise, elle donne un très bon résultat bien plus réaliste qu'avec du laiton en trame.
Dans le commerce le tulle existe avec un maillage de différentes grosseur, il y en a pour toutes les échelles: du N au G.


J'ai ajouté au bas des petites équerres en feuille d'étain pour une meilleure assise ainsi qu'un bon collage de l'ensemble.


Les entretoises sont toutes en place; j'ai plus qu'à installer cette protection.


Le voilà en place, j'en ai profité pour coller le régulateur à boule de vapeur.


Une vue à partir de la porte principale de la forge, on peut très bien distinguer les deux machines, ainsi que par les deux fenêtres
& la porte.
A bientôt pour d'autres photos.
Charley. Salut

avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Patniste le Sam 26 Aoû 2017 - 20:09

sceptique Aidez moi triste
acclamer topcool tirchapeau applaudir
Drapeau blanc Clin d\' oeil
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Christian Collet le Dim 27 Aoû 2017 - 7:27

Tout cela est superbe!

Bravo
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Colorado87 le Dim 27 Aoû 2017 - 9:06

merci pour les doigts des ouvriers voila une barrière grillagée esthétique et tout à fait en situation
avatar
Colorado87
Chef de manoeuvre

Date d'inscription : 01/02/2014
Echelle(s) que je pratique : H0 n3
Digital - Analogique : Digital Lenz

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par BCF eh 4/4 15 le Dim 27 Aoû 2017 - 20:52

Christian Collet a écrit:Tout cela est superbe!

Bravo

De tout beauté, plus 1
avatar
BCF eh 4/4 15
Ingénieur en chef de la machine à café

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Lun 28 Aoû 2017 - 10:45

Bonjour à tous,

Merci pour vos appréciations.

Colorado87 a écrit:merci pour les doigts des ouvriers voila une barrière grillagée esthétique et tout à fait en situation

Jean-Louis, il n'y a pas que les doigts, mais surtout les bras & même les têtes. J'ai pu voir ce type de machine en fonctionnement
dans une scierie, et bien ces volants quand ils tournent çà fait un raffut du diable, & tu as pas intérêt à y mettre les pattes
sans cela tu te les fais arracher.
A +
Charley.  Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Hubertrain le Jeu 14 Sep 2017 - 8:02

Avec ces détails à foison , c'est du très très BEAU !
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Ven 15 Sep 2017 - 12:03

Hubertrain a écrit:Avec ces détails à foison , c'est du très très BEAU !

Merci Hubert de ton appréciation.
Charley.
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Papybricolo le Ven 15 Sep 2017 - 16:58

les 2 dernières photos sont bluffantes super

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Lun 18 Sep 2017 - 11:20

Papybricolo a écrit:les 2 dernières photos sont bluffantes super

Bonjour à tous,

Merci Jean-Claude, je pensais te voir à l'expo d'Argenton S/Creuse, une très belle expo avec des réseaux de qualité dans différentes échelles.
Charley. Salut


Dernière édition par KOBDEN CHARLEY le Mer 20 Sep 2017 - 19:29, édité 1 fois
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Skull1 le Lun 18 Sep 2017 - 20:41

Un mot => Superbe.
avatar
Skull1
Résponsable de l'horloge du quai N°3

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Sam 14 Oct 2017 - 19:35

Bonjour à toutes & à tous,

Merci David pour tes compliments.
Quelques nouvelles photos sur la continuité des travaux sur le "Silver-Creek".


Pour meubler la petite rivière qui à donnée le nom au réseau; j'ai confectionné dans du carton mince (0,5mm) trois
saumons & trois truites.


Pour planter tous ces poissons dans le lit de la rivière, j'ai utilisé de la fibre optique de 0,5mm pour les maintenir
au-dessus du lit. J'ai depuis coulé une autre épaisseur de 3mm de résine (produit de Woodland-Scénic réf: eau calme).
Demain, j'en aurait encore une autre épaisseur identique à couler.
Comme vous pouvez le voir, j'ai donné du volume aux corps des poissons non pas avec du mastic Lilipput, mais de l'acrylique
crème 3D de chez Lefranc & Bourgeois. Cette crème à l'avantage de ne pas se rétracter en séchant, & surtout plus facile
d'emplois que les divers mastics.


Les voilà installés à divers endroits, un peu plus tard, je vais faire d'autres animaux (aigles, busards, ours, élans, serpents, etc)
et je demanderais aux enfants voir même aux adultes avec un questionnaire de rechercher toutes ces bestioles. Ceux qui auront
trouvés tous ces animaux gagnerons un petit cadeau.










Le sacking shed a été réalisé en peu de temps, juste avant de redescendre dans les Landes fin septembre.
J'ai pas pris le temps de faire des photos des diverses étapes de sa construction (mais il est bien de moi pour sa réalisation). ange3


J'ai utilisé comme d'habitude du tilleul pour sa construction (planches & profilés).




Son toit a été recouvert de toile goudronnée, là j'ai employé du papier crépon extra-fin.


Depuis j'ai réalisé un modèle maitre de sacs de minerai dans de la pâte à modeler qui sèche à l'air. Puis un moule a été fait
en RTV & les tirages sont sorties en résine; bientôt je vous présenterais ces bricoles.


Début de construction du sous-bassement du Ore Tipple (trémie de chargement du minerai).


Ce sous-bassement de cette tour a été faite dans du carton de 2mm, recouvert de rondin de balsa. Chaque rondin est échancré
pour que ceux-ci s'encastrent les uns dans les autres. Je ne vous cacherais pas, que ce travail demande de la patience & est
assez long à faire.




Voilà le sous-bassement de terminé, j'ai teinté son bois avec des encres aquarelle, il me restera plus qu'à passer à la patine.


Le déversoir de la tour à été allongé pour la raison suivante, que celle-ci se trouve à l'intérieur de la courbe. J'avais besoin
que ce déversoir soit en raccord avec les berlines à bennes basculantes; étant donné que cette trémie va être fonctionnelle.


Pour dégager le libre passage de la locomotive Porter, celui-ci possède une partie relevable.


Construction de la deuxième partie de la tour.






Le deuxième étage est simplement posé sur le sous-bassement, il me reste à faire le support du toit ainsi que celui-ci
qui sera d'ailleurs amovible pour pouvoir charger en minerai la dite tour.


Début des travaux sur le toit de la trémie. J'aurais encore à fabriquer à l'intérieur le réceptacle pour le stockage du minerai.
A +
Charley. Salut


Dernière édition par KOBDEN CHARLEY le Dim 15 Oct 2017 - 13:31, édité 1 fois
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Papy25 le Sam 14 Oct 2017 - 20:45

magnifique travail

du tres beau boulot fait d'une main de maitre

bravo

bonne continuation

@+
avatar
Papy25
Ingénieur en chef de la machine à café

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Madabal le Dim 15 Oct 2017 - 8:42

Superbe topcool , il n'y a rien à ajouter ...
Sauf peut-être ... Est-ce que tu as ton permis de pêche ? mdr

______________________________________________________________________________________________
David.

Mes coups de cœur :
Agenda des bourses d'échanges actualisé :
http://users.skynet.be/sky34004/bourse.html
par Michel Marin

Module N Abyss-Express

DIGITAL : CDM-Rail Logiciel de dessin, simulation et contrôle du réseau.

Rénovation des anciennes locos Jouef : http://iprod-ho.e-monsite.com/
avatar
Madabal
Administrateur

Date d'inscription : 03/02/2012
Echelle(s) que je pratique : Z , HO, N module FTM , G. Louche sur le 0
Digital - Analogique : Digital CDM-Rail

http://www.lesamisdurailftm.net/

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Patniste le Dim 15 Oct 2017 - 11:07

Encore de l'étonnement au vu de ces superbes réalisations
Quel doigté mes aïeux
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Skull1 le Dim 15 Oct 2017 - 12:41

C'est vraiment beau, et réalisé parfaitement, du grand Art.
avatar
Skull1
Résponsable de l'horloge du quai N°3

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Dim 15 Oct 2017 - 18:11

Bonjour à tous,
Merci pour vos appréciations les gars. Coucou
A +
Charley. Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par ChtiGG le Lun 16 Oct 2017 - 19:08

c'est du grand art Champagne si tu as des truites dans ta rivière c'est qu'elle n'est pas polluée Cool
avatar
ChtiGG
Sous-Chef de Gare

Date d'inscription : 16/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Herwat le Lun 16 Oct 2017 - 20:52

Quel souci des détails, quel réalisme, quel fini, quelle patience ! Bravo

C'est magnifique .
avatar
Herwat
Pilier du wagon-bar

Date d'inscription : 10/09/2014
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Colorado87 le Lun 16 Oct 2017 - 20:54

vu en situation cela vaudra encore une fois le déplacement , pour les truites on peut supposer que le minerai n'est pas traité ici sinon seuls les scorpions survivraient
avatar
Colorado87
Chef de manoeuvre

Date d'inscription : 01/02/2014
Echelle(s) que je pratique : H0 n3
Digital - Analogique : Digital Lenz

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Hubertrain le Mer 18 Oct 2017 - 7:00

Entre réalité et modélisme je ne vois pas la différence . C'est tout simplement magnifique . Bravo Charley .

applaudir applaudir applaudir
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Jeu 19 Oct 2017 - 17:27

Merci à vous tous.
Charley. Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par KOBDEN CHARLEY le Lun 30 Oct 2017 - 18:59

Bonjour à tous,
Je poursuis les travaux sur le Ore Tipple (trémie de chargement du minerais).


Réalisation de la partie qui enjambe la voie; les planches sont collées une à une, celles-ci ont été au-paravent gravées avec une
micro-brosse & tailladées au cutter pour leurs donner l'aspect vieillies.


Sur cette partie de mur droit il reste deux planches à poser.


J'avais oublié de vous passer la goulotte de l'intérieur de la trémie. Celle-ci est faite avec du carton de 2mm
recouvert de feuille de tilleul. Les joints des planches ont été gravés avec le cutter Olfa.


La partie qui enjambe la voie est presque terminée, il me reste les deux toits amovible à faire, ainsi que le disositif
de chargement.


Construction de la petite passerelle qui relie l'entrée de la mine à la tour de chargement. Celle-ci est faite comme toujours
de planches & profilés de tilleul.


La voie à l'écartement de 18" (9mm) est au code 40 de chez ME, elle a été fixée sur les traverses avec de la colle cyano gel
puis des micro-spikes provenant toujours du même fabricant.


Voici le dessous qui permet de bien saisir sa construction, rien de bien compliqué dans l'histoire.


J'ai aussi confectionné des taquets d'arrêt dans de la carte plastique de 0,5mm; j'ai trouvé le modèle comme d'hab sur
"Glou glou".


Ce type d'accessoire était une première pour moi.


La passerelle est en place, il me restera à faire les deux autres jambes de force coté de la trémie.


Début d'installation des piliers de soutien tirés dans divers diamètres de balsa.




Pose provisoir sur le petit module pour juger que la trémie n'engage pas le gabarit du matériel moteur & remorqué.
Je vais fabriquer le système de vidage du minerai, j'aurais encore pas mal d'essais à faire dessus. Ce bâtiment sera fixé
définitivement quand tous les essais seront conformes.


Une autre vue sur l'arrière (mon camarade Alexandre Zelkine sur la sienne, à installé une fenêtre sur ce pignon là).
Dans la réalité, je crois qu'il n'y en avait pas; Daniel Houël sur son modèle, ne l'a pas reproduit non plus.


Voilà Exclamation pour ceux qui auront l'occasion de venir à l'expo de Bussière Galant le samedi 11 & dimanche 12 novembre
Pourrons voir ce réseau & bien d'autres encore.
A +
Charley. Salut
avatar
KOBDEN CHARLEY
Pilier du wagon-bar

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Papy25 le Lun 30 Oct 2017 - 19:13

sublime, tout est magnifique

un travail d'art mené par une main de maître

bravo et bonne continuation

@+
avatar
Papy25
Ingénieur en chef de la machine à café

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Les bâtiments du "Silver-Creek" deuxième partie.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 9 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
