Bandages pour BB 22378 Roco

Message par Ferrovipat le Ven 2 Jan 2015 - 17:42

Bonne année à tous les membres, que cela roule le mieux possible!......

Justement, pour ma BB22378 (Roco), ça ne roule plus: un bandage a lâché! Mais comment le changer, je n'y parviens pas.

Qui peut m'aider ?
Merci d'avance, @+
avatar
Ferrovipat
Chef de train

Date d'inscription : 05/06/2013
Echelle(s) que je pratique : H0 - LGB
Digital - Analogique : Lenz Lzv100 pour les 2 échelles

Analogique depuis.....50 ans, Jouef, puis Roco, Fleischmann, Trix. Maintenant Hornby-Jouef et Roco essentiellement.

Revenir en haut Aller en bas

Re: Bandages pour BB 22378 Roco

Message par Jacquemer2512 le Ven 2 Jan 2015 - 19:19

Quel problème rencontres-tu ?
Quand tu dis que tu n'y arrives pas, tu n'arrives pas à faire quoi ?
Sur les "Nez Cassés", il est simple de démonter le fond de bogie (2 vis) puis de sortir l'essieu en question.....
Ensuite, changer le bandage ne sera qu'un jeu d'enfant après avoir bien dégraissé ta roue......
Si besoin, je ferai un topo photo......

sortieporte
A Bientôt
Jacques
avatar
Jacquemer2512
Oscar du Transformateur/Réparateur/Système "D"

Date d'inscription : 20/03/2007
Echelle(s) que je pratique : Constructeur en H0 mais passionné en toutes échelles.
Digital - Analogique : Analogique 2 rails courant continu non pulsé.... Depuis peu, apprentissage en digital

Revenir en haut Aller en bas

Re: Bandages pour BB 22378 Roco

Message par Ferrovipat le Sam 3 Jan 2015 - 9:37

Eh ben non! sur ce modèle, le fond de bogie n'est pas démontable (ci qui me surprend qd même).
Se deboîte-t-il simplement, mais à quel endroit exactement?

Merci pour précisions
@+
avatar
Ferrovipat
Chef de train

Date d'inscription : 05/06/2013
Echelle(s) que je pratique : H0 - LGB
Digital - Analogique : Lenz Lzv100 pour les 2 échelles

Analogique depuis.....50 ans, Jouef, puis Roco, Fleischmann, Trix. Maintenant Hornby-Jouef et Roco essentiellement.

Revenir en haut Aller en bas

Re: Bandages pour BB 22378 Roco

Message par Jacquemer2512 le Sam 3 Jan 2015 - 12:43

Eh oui, j'ai encore dit une bêtise : j'ai confondu BB 25200 (Jacquemin) avec 22200 (Nez cassé).....
Je vais donc être à l'amende d'un petit reportage sur "comment j'ai fait pour....." :

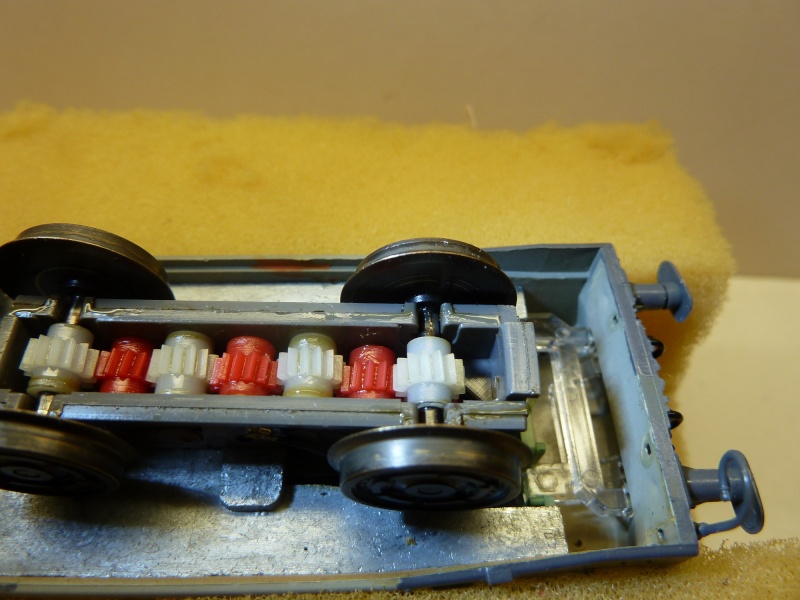

Voilà le vrai fond d'une BB22200.....


Pour ouvrir, il faut écarter la pièce proche de la flèche d'avec le carter


Pour cela, avec un petit tournevis, faire levier


et tirer le fond vers l'extrémité de la machine

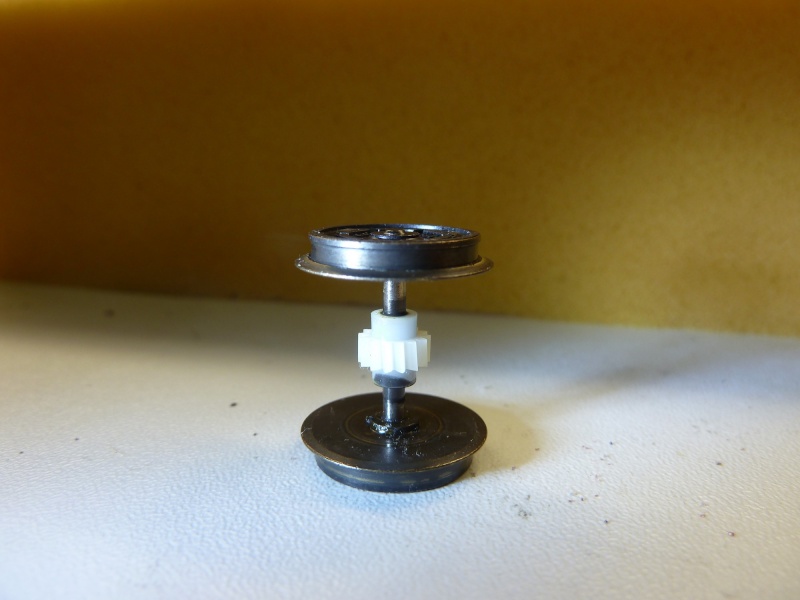

Sortir l'essieu bandagé vers le haut en repérant bien le côté où se situe le bandage


On peut en profiter pour nettoyer (produit ou stylo fibre de verre) les lamelles de prise de courant


Le bandage repéré, .....


L'extraire si besoin..... Pour cela, je me suis fait un petit outil bien pratique : une petite tige de métal pliée à angle droit puis poncée jusqu'à devenir très fine. Ensuite, on arrondit les angles et le petit crochet ainsi formé sert souvent.....
Voir la forme exacte à la fin du post.....


Comme d'habitude, avant de remettre un bandage neuf, on nettoie (dégraissage avec de l'essence F pour moi) la gorge de la roue


Puis on met en place le bandage neuf (celui-ci ne l'est pas, mais c'est pour la démo.....).....¨
Personnellement, je tiens un des côtés du bandage avec un pouce et j'engage le reste du bandage dans la gorge grâce à mon petit crochet.....


Et voilà, rien de plus simple.....


Les prises de courant vont venir nous gêner.....


Donc on les musèle en les serrant avec une brusselles


Et on repose l'essieu


Le seul moment un peu délicat de l'opération, il faut entrer le fond du carter sous le cadre du bogie.....


En s'aidant d'une lame bien fine, ça entre




Puis appuyer fortement sur l'autre extrémité qui s'encliquette avec un petit bruit sec caractéristique


Opération terminée, durée dix minutes par bandage.....


Une petite photo des outils que j'ai utilisés......


Maintenant à vous de jouer
Et de donner vos astuces complémentaires........

Voilà......
J'espère m'être fait pardonner.......
Et je vous souhaite "Bon démontage"

sortieporte
A Bientôt
Jacques
avatar
Jacquemer2512
Oscar du Transformateur/Réparateur/Système "D"

Date d'inscription : 20/03/2007
Echelle(s) que je pratique : Constructeur en H0 mais passionné en toutes échelles.
Digital - Analogique : Analogique 2 rails courant continu non pulsé.... Depuis peu, apprentissage en digital

Revenir en haut Aller en bas

Re: Bandages pour BB 22378 Roco

Message par Ferrovipat le Sam 3 Jan 2015 - 23:02

Non seulement tu es pardonné, mais là, respect devant un tel reportage si précis.
Je vais le mettre en application, et pas le droit à l'erreur.
Je ferai un rapport;
Grand merci en tout cas
@+ Crdlt
avatar
Ferrovipat
Chef de train

Date d'inscription : 05/06/2013
Echelle(s) que je pratique : H0 - LGB
Digital - Analogique : Lenz Lzv100 pour les 2 échelles

Analogique depuis.....50 ans, Jouef, puis Roco, Fleischmann, Trix. Maintenant Hornby-Jouef et Roco essentiellement.
