Re: Le réseau de Jean-Pierre

Message par jp276 le Sam 10 Fév 2018 - 12:10

Bonjour à tous,

le câblage éternel question je vous doit quelque explications

Que les fils de câblage sont tous repéré, cela est fait sur Splan7.



exemple pour le PL13, cela est pareil pour les décharges et tout le reste



A droite les câbles rouge et bleu en 1.5mm2 dcc K alimentation des détecteur de consommation, au milieu les câbles bleu et marron alimentation dcc en compensation là pour le moment arrive les alimentations des parties isolées, jaune/vert commun, blanc/bleu s88n qui eux iront sur les borniers rouge un fois installées des détecteurs,il y a aussi le câblage alimentation des décharges capacitive en vert et gris les commandes des décharges capacitive.



Câblage des décharges capacitive une par moteurs = 60 moteurs alimentation des décharges pour les relais le 12 est le commun le moins la commande, 28v pour les moteurs à travers les condensateurs. le câblage des moteurs est le suivant jaune = dévie vert = droit blanc commun alim,  orange alimentation + 28v. au fond le +- 12v. et on peut voir le câblage des voies vert/jaune commun dcc le bleu/gris la compensation, avec en gris le car faller train auto.



Arrivé des commandes des décharges par le moins prévu pour les décodeurs d’accessoires le plus en commun et tout cela sera fait par arduino comme les S88N. Et cela sera fait aussi sur la partie du circuit en face sur les voies Petite-ville, mais pas sur le rajout de voies  il sera pas indiqué à cdm, le parcours sera uniquement en cde manuelle pour ces voies là et le reste sera en double commande soit cdm soit manuelle au choix du jour.

Par exemple la détection S88N avec un arduino Nano il faut environ 15 cartes et autant de nano.





Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par Skull1 le Sam 10 Fév 2018 - 17:34

Un plaisir a regarder, bravo Jean-Pierre, c'est dommage de voir rarement les dessous d'un réseau en photos, Merci!
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par jp276 le Mer 14 Mar 2018 - 19:25

Bonsoir à tous, suite de l’installation avec l'électronique des voies cachées supplémentaires.


Les décharges capacitives des aiguillages triples et simples.

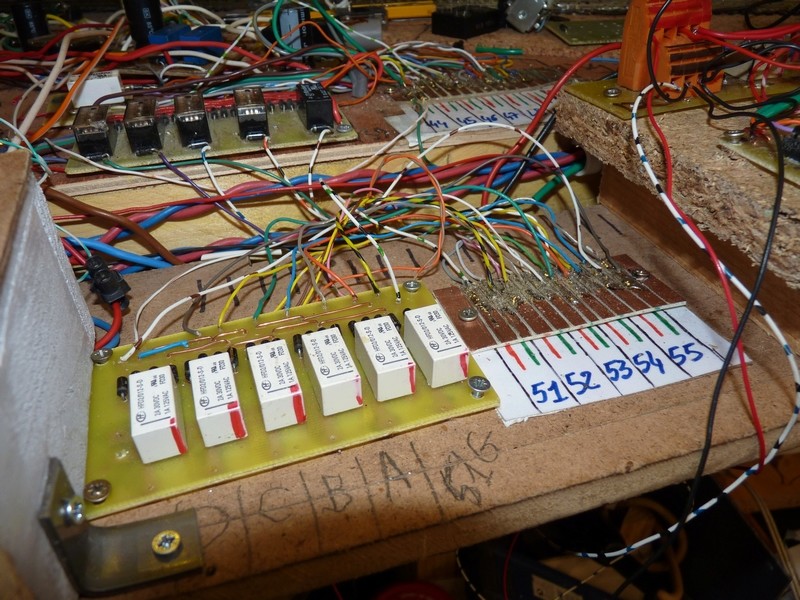

Le circuit des itinéraires avec à droite l'arrivé des fils de commande des décharges



Le circuit de commande d'arrêt avec des 4011 montés en bistable et à gauche un ci de détection Ir avec un Lm311 qui lui sort en - donc obligation d'un petit relais 12 v pour commander le 4011 qui lui fonctionne en 12v.



Schémas théorique du bistable à 4011

Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par jp276 le Dim 15 Avr 2018 - 16:36

Bonjour à tous,
après quelques travaux dans ma maison et dans le jardin je reprend la finition du mur du soutènement du va et vient avec le commencement du ballastage, de la mise en place de l’escalier et de l'éclairage, des renforts sur le mur, il faut que je ponce encore pour l'instant tout est positionné pour voir, je vais y aller doucement il y a encore du travail de passage des fils de l'éclairage des bâtiments de dessus les quais à graver en dépron de 6mm avant de finir toute cette partie va et vient coté Petite-Ville et ensuite le coté Magny-bourg va être lui aussi à finir avec un peut plus de travail.

Jean-Pierre



Début de placement de l'escalier et du ballast avec le flocage couleur gazon, au pied  de l'escalier à gauche le traçage du trottoir et la route pour voir ce que ça donne.



La mise en place des renforts en cours avec encore les renforts des 2 tunnels à faire.
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par Patniste le Dim 15 Avr 2018 - 18:29

Très bel avancement des travaux ce coté du réseau va être superbe
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par jp276 le Mar 22 Mai 2018 - 18:51

Bonjour à tous, suite des travaux sur le va et vient coté Petite-ville haut, c'est presque finit, la seule chose qui me gêne un peut c'est la hauteur du filet de protection du tennis il parait grand et après avoir prit des hauteurs dans différents tennis il est à l'échelle, 1 cm de moins pourrait avoir un meilleur rendu ?
Je voudrait avoir votre avis.



La partie va et vient Petite-ville haut la gare me semble petite pour moi, je pense en faire une légèrement plus grande et plus haute.



La partie va et vient Petite-ville éclairée, l'éclairage est coupé séparément  avec relais, alimentation en 12volts 5A pour l'escalier, le reste en 16volts 70VA alt. Les alimentations vont servir aussi du coté de Magny-bourg uniquement que pour la partie va et vient.



Commencement des travaux coté Magny-bourg haut, la gare est de fabrication tout carton.



Un début de positionnement de bâtiment pour avoir une idée sur la suite. Le mur en rouge est pas mal et la couleur fait bien ressortir l'escalier derriére.
Par contre je ne sait comment faire le mur fond en photos ou peint en bleu? je cherche.
Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par BCF eh 4/4 15 le Mar 22 Mai 2018 - 20:10

c'est sympathique, bonne continuation
avatar
BCF eh 4/4 15
Sous-Directeur de la Salle d'attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par Skull1 le Mar 22 Mai 2018 - 20:13

Superbe mise en scène ce cour de tennis.
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par jp276 le Mar 22 Mai 2018 - 20:45

Merci à vous deux.

Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par Didier62 le Mer 23 Mai 2018 - 16:15

Bonjour Jean-Pierre,


  Très beau rendu j'aime beaucoup. Quant a la hauteur du filet de tennis je ne trouve pas cela choquant.
avatar
Didier62
Ingénieur en chef de la machine à café

Date d'inscription : 14/12/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par jp276 le Sam 2 Juin 2018 - 18:48

Bonsoir à tous,

Suite des travaux coté Magny-Bourg haut pour le va et vient.



La gare et le quai sont en place.



Début d'installation des lampadaires et placement du mur de soutient.



Lampadaires installés, feu tricolore installé, mur de soutient finit et l'escalier entre les 2 gares bas et haut installé et pour la finition de ce coté il reste à finir la décoration et la route entièrement avec le bas pour rejoindre l'autre gare et le passage à niveau et les feux tricolore.


Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par BCF eh 4/4 15 le Sam 2 Juin 2018 - 22:21

Sympathique suite

Apllaudit
avatar
BCF eh 4/4 15
Sous-Directeur de la Salle d'attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par Papy25 le Sam 2 Juin 2018 - 22:40

tres sympathique ce reseau, tu peux y accrocher une photo sur le mur derriere le tennis

bonne continuation

@+
avatar
Papy25
Sous-Directeur de la Salle d'attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par jp276 le Dim 3 Juin 2018 - 10:30

Merci à vous deux, Guy comment ferait tu aller placer une photo derrière ou peintre le fond parce que cela va être la même chose pour le tour du circuit et pour le décors et là je ne voit pas comment faire.

Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le réseau de Jean-Pierre

Message par jp276 le Dim 3 Juin 2018 - 18:11

Bonsoir,

La suite des travaux :




Peinture de la route en gris faller prévu pour, de peinture de vert pour le flocage, cela à été fait vendredi.




1ére partie du flocage finit pour le coté droit de la route dans le sens de la montée fait samedi plus la corniche au début le la montée.



Maintenant la partie gauche fait ce matin, la montée est finit en flocage de même que la partie en haut à gauche de la gare à cette endroit je pense mettre un arbre de même qu'au coin de l'escalier pour habiller tout cela.

Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas
