LED rouge + LED vert sur signalisation : pourquoi ?

Message par Hubertrain le Mar 19 Jan 2016 - 15:57

Bonjour,
Je suis en train de brancher ma signalisation lumineuse (ce sont des LEDs CMS), je viens de m'apercevoir d'une chose :
lorsque je branche mes deux feux rouges et mon feu vert ensemble en parallèle, le feu vert s'éteint automatiquement .
les feux rouges restent allumés . Lorsque je coupe le courant des feux rouges, le feu vert se rallume .
J'ai donc l'intention de brancher un commutateur "tout ou rien" sur le câble + des feux rouges et ainsi obtenir l'inversion .
Quelle explication et cela a t'il une incidence sur la durée de vie des LEDs ?

avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Railenbois le Mar 19 Jan 2016 - 17:05

peut être la tension d'alimentation?

Marcel
avatar
Railenbois
Administrateur du local de pause

Date d'inscription : 29/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, gestion via CDMRail

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Michèle66 le Mar 19 Jan 2016 - 17:24

Les leds rouges éclairent plus et consomment plus d'après ce que j'ai pu constater!
Avant les leds à inversion de polarité on devait mettre une blanche et une rouge Si on mettait la même résistance c'est la rouge qui s'allumait au détriment de la blanche
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Herwat le Mar 19 Jan 2016 - 17:46

La tension d'éclairement des led vertes est supérieure à celle des rouges .

Il faut donc mettre les résistances de limitation comme sur le schéma :


avatar
Herwat
Pilier du wagon-bar

Date d'inscription : 10/09/2014
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Capitole le Mar 19 Jan 2016 - 18:16

Bonjour.

Effectivement chaque couleur de led travaille sous une tension différente, si elles sont branchées en // il faut placer une résistance par led, comme le schéma donné par Hervé.
Des infos par ici : wikipedia LED
avatar
Capitole
Pilier du wagon-bar

Date d'inscription : 02/10/2012
Echelle(s) que je pratique : H0 - 0m
Digital - Analogique : Digital avec Ecos, RRTC

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Skull1 le Mar 19 Jan 2016 - 20:39

ange3 On peut aussi utiliser un montage de type => miroir de courant
avatar
Skull1
Résponsable de l'horloge du quai N°3

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Hubertrain le Mer 20 Jan 2016 - 8:26

Merci pour toutes vos réponses .
J'ai bien ajouté une résistance mais uniquement sur le câble + à la sortie du transfo .

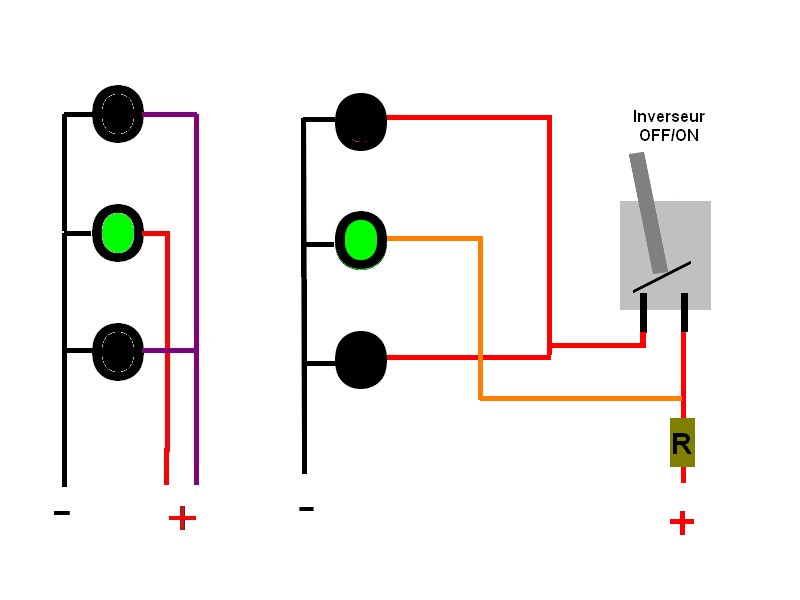

La LED verte qui s'éteint lorsque j'allume les rouges : ce fonctionnement me convient parfaitement , cela m'évite d'utiliser
un inverseur bipolaire, j'utiliserai uniquement un inverseur OFF/ON branché sur les feux rouges .





Dernière édition par Hubertrain le Mer 20 Jan 2016 - 9:05, édité 1 fois
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Hubertrain le Mer 20 Jan 2016 - 8:29

Skull1 a écrit:ange3  On peut aussi utiliser un montage de type => miroir de courant

reflexion      David, peux-tu expliquer ce que c'est ?
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Dodesir le Mer 20 Jan 2016 - 10:03

Hubertrain a écrit:Merci pour toutes vos réponses .
J'ai bien ajouté une résistance mais uniquement sur le câble + à la sortie du transfo .

J'avais le même problème sur mon TCO: à tension d'alimentation égale il faut mettre une résistance de différente valeur sur la LED rouge et la LED verte
avatar
Dodesir
Mécanicien de locomotive

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Digital/analogique pour le réseau TestN: Lokmaus, Multimaus, Sprog
Analogique avec automatismes + Arduino pour les dioramas
Digital/analogique pour les T-Trak+ Arduino pour les modules T-Trak

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Hubertrain le Mer 20 Jan 2016 - 10:54

Merci Dodesir .  Finalement j'ai plusieurs solutions et je vais réfléchir à celle que je vais adopter .    reflexion


Dernière édition par Hubertrain le Mer 20 Jan 2016 - 13:47, édité 1 fois
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Skull1 le Mer 20 Jan 2016 - 13:06

Bonjour Hubert,

Voici le principe du miroir de courant pour l'éclairage de voitures par Leds avec deux transistors.

avatar
Skull1
Résponsable de l'horloge du quai N°3

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: LED rouge + LED vert sur signalisation : pourquoi ?

Message par Hubertrain le Mer 20 Jan 2016 - 15:06

Merci    David  .
avatar
Hubertrain
Résponsable de l'horloge du quai N°3

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas
