Le réseau HO digital de Richard 77

Message par Richard77 le Dim 27 Mar 2016 - 19:07

Un résumé depuis début 2015 de l'avancement de mon réseau.

Le point de départ est "l'héritage" du réseau d'un membre du club de Provins.

Au commencement, il n'y avait   RIEN.



Arrivée des 2 modules qu'il a fallu scier pour les sortir du local où ils étaient assemblés.



Il va falloir maintenant modifier l'existant, faute de place en longueur, et placer les 2 modules à 90°.
Voici en vue de dessus.

avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Victor le Dim 27 Mar 2016 - 20:39

Bonjour Richard,

Qui était ce membre?
Je connais très bien le club!

Bonne soirée, et bravo pour cette acquisition.
avatar
Victor
Oscar des réseaux en construction

Date d'inscription : 23/02/2009
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Lun 28 Mar 2016 - 12:34

Bonjour Victor,
Je viens de te répondre en mp, par discrétion envers les membres du club.
Je suis allé voir l'avancement de ton réseau, je vois que le placo n'a plus de secret pour toi.
Avec les dimensions de cette pièce, ton réseau va être à l'aise. Ca va t'occuper pendant pas mal d'années !   A suivre
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Victor le Lun 28 Mar 2016 - 13:37

Bonjour Richard,

Merci pour ton Mp. Je vais lire ça ce soir, je suis en voiture avec mon téléphone, pas simple pour répondre Smile

Merci pour ton compliment, oui vraiment hâte de continuer à donner vie au reseau. Surtout que son histoire est très lié au de club de Provins Wink.

Excellent lundi de Pâques et à ce soir par MP.
Smile
avatar
Victor
Oscar des réseaux en construction

Date d'inscription : 23/02/2009
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Rony41000 le Lun 28 Mar 2016 - 17:53

hâte de voir l'avancement de ce réseau Wink
avatar
Rony41000
Aide mécanicien

Date d'inscription : 27/02/2013
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Lun 28 Mar 2016 - 19:05

Voici la suite

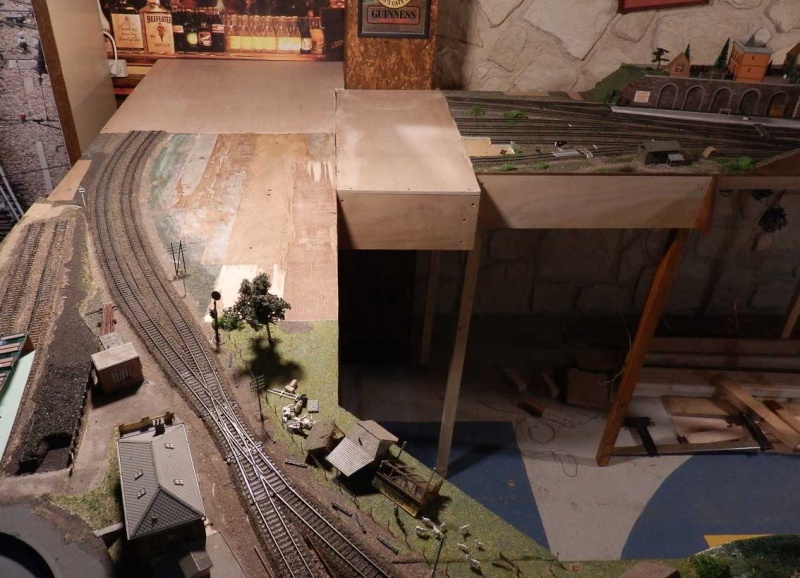

Démontage du quai et des voies marchandises et fabrication de 2 modules de raccordement.





Une couche de peinture marron et on peut commencer le ballast et la pose de la voie.
Rails souples Peco code 100.
C'est génial, le rail souple, surtout avec les contraintes que j'avais, au départ, pour ce raccordement à rayon variable.



Semelle de voie : liège d'isolation épaisseur 4 mm en rouleau. 1 coupe droite et 1 à 45 ° avec cutter + cornière alu comme guide.



la voie 1 et la voie 2 sont reliées. L'aiguille (courbe à gauche double rayon ) annonce la future extension, car le module suivant n'avait qu'une voie unique.




A suivre


Dernière édition par Richard77 le Lun 28 Mar 2016 - 19:09, édité 1 fois
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par BCF eh 4/4 15 le Lun 28 Mar 2016 - 19:06

Sympathique avance topcool
avatar
BCF eh 4/4 15
Directeur de la Salle d' attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Patniste le Mer 30 Mar 2016 - 15:05

Sacré chantier, mais où vont aller les 2 voies en bas à droite ainsi que les 5 voies en haut ??
avatar
Patniste
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Mer 30 Mar 2016 - 15:18

Surprise !

Et puis d'abord, elles iront où on leur dira d'aller.....

Qui c'est qui fait la loi ?

C'est pas les voies qui décident d'aller toutes seules, non mais... Quoi que, des fois.... Gogol

Un peu de patience et la suite arrive bientôt.
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Alex 25531 le Jeu 31 Mar 2016 - 11:45

C'est un projet sympa ! Je suis impatient de voie la suite ! Bravo ! Very Happy
avatar
Alex 25531
Résponsable du wagon bar

Date d'inscription : 29/05/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Jeu 31 Mar 2016 - 17:52

A la demande générale des Bretons des Côtes d'Armor, voici la suite :

Où l'on voit le raccordement à l'existant, la voie de gauche vers la future extension ET les 2 voies de droites qui ne mènent  à rien, car elles viennent du pont tournant et servent au dépôt de charbon et de fuel. Il ne leur manque plus qu'un heurtoir et un feu violet.

avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Jeu 31 Mar 2016 - 18:26

Installation de la gare marchandises et de ses voies.



Remplacement des ampoules par des led. Et on remarque la provenance Jouef de ce bâtiment.



Essai éclairage led blanc froid.



Remontage du poste d'aiguillage avec ajout d'un personnage et d'1 led blanc chaud.



La gare en place



Et côté voies



A suivre
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Christian Collet le Jeu 31 Mar 2016 - 21:02

Sympa cette gare marchandises et l'espace disponible à l'intérieur de la courbe est bien exploité. topcool
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Patniste le Ven 1 Avr 2016 - 9:50

Très belle cette gare marchandise
Jouef à gardé son système de cornière pour assembler les murs ?
avatar
Patniste
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Alex 25531 le Ven 1 Avr 2016 - 10:43

Très sympa ce prolongement des voies de service, cela donne des belles manœuvres en prévision !
Tu es sur la bonne voie !
avatar
Alex 25531
Résponsable du wagon bar

Date d'inscription : 29/05/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Ven 1 Avr 2016 - 11:47

Gare "fabriquée" à partir de 2 gares Jouef 1960 : ça doit rappeler des souvenirs à plus d'un, ici.



Notice de montage où on voit bien les pièces de raccordement d'angle



Je possède encore 1 exemplaire du modèle de base que je conserve dans son jus ; j'ai toujours le projet d'un diorama reprenant tous les éléments Jouef des années 60 avec lesquels mon père m'avait fait mon premier réseau. Planche de contreplaqué sur lit......
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Ven 1 Avr 2016 - 12:22

Alex 25531 a écrit:Très sympa ce prolongement des voies de service, cela donne des belles manœuvres en prévision !
Tu es sur la bonne voie !


Oui, voici le plan avec toutes les aiguilles entre les gares voyageurs et marchandises.

Sur ce plan, il y a 13 moteurs d'aiguille. Cela fait beaucoup de possibilités de manœuvre, heureusement, avec l' Ecos, j'ai pu créer des itinéraires

pour simplifier les manipulations.

avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Alex 25531 le Ven 1 Avr 2016 - 14:21

Ah oui en effet ça fait une gare sympa !
Je ne savais pas que l'on pouvais crée des itinéraires avec la centrale ECOS, ça doit être génial ! Il faut pour cela un logiciel sur un PC en plus ? ou bien l'ECOS peut être autonome si on numérise les décodeurs et qu'on les lui relie ?
avatar
Alex 25531
Résponsable du wagon bar

Date d'inscription : 29/05/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Bugatti le Ven 1 Avr 2016 - 14:22

Richard77 a écrit:
Je possède encore 1 exemplaire du modèle de base que je conserve dans son jus ; j'ai toujours le projet d'un diorama reprenant tous les éléments Jouef des années 60 avec lesquels mon père m'avait fait mon premier réseau. Planche de contreplaqué sur lit......

Ah quel époque bénite ! On s'en faisait pas pour les détails non conformes, on jouait ! Parfois je regrette ce temps là Rolling Eyes
avatar
Bugatti
Résponsable du wagon bar

Date d'inscription : 08/03/2012
Echelle(s) que je pratique : H0 - O
Digital - Analogique : Digital


Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Ven 1 Avr 2016 - 16:31

Alex 25531 a écrit:Ah oui en effet ça fait une gare sympa !
Je ne savais pas que l'on pouvais crée des itinéraires avec la centrale ECOS, ça doit être génial ! Il faut pour cela un logiciel sur un PC en plus ? ou bien l'ECOS peut être autonome si on numérise les décodeurs et qu'on les lui relie ?

Pas d'inquiétude, l' Ecos gère tout : les aiguillages simples, doubles, triples, TJD, accessoires, itinéraires, TCO et encore d'autres choses que je ne maitrise pas encore.

Une fois que tous les aiguillages sont enregistrés, on peut créer des itinéraires. Rien que pour le schéma que j'ai mis sur mon message, j'ai créé 12 itinéraires.
Pour créer un itinéraire, on sélectionne les aiguilles dans l'ordre, en indiquant à chaque fois la position de l'aiguille, et quand on a fini, tout s'enregistre dans le même ordre. Vous avez ensuite 3 lignes de texte pour donner un nom à chaque itinéraire.

Et une fois que les itinéraires sont faits, on peu faire son TCO et ensuite commander les itinéraires depuis le TCO directement.
J'ai eu un mal fou avec l'écos au début, car le mode d'empoi, Allemand au départ, est très mal traduit....

Mais Papy Bricolo est passé par là pour nous aider : http://trainminiature.discutforum.com/t19658-utilisation-de-la-centrale-ecos#308173

Voici un exemple sur le schéma suivant



Pour aller de la voie 6 à la voie 1, on sélectionne l'aiguillage triple ( moteurs 19 et 20 ), on indique la position : à droite.

Puis la TJD ( 16/15 ), puis la TJD (14/13 ), puis l'aiguillage 11, et enfin le 10 en indiquant à chaque fois la position souhaitée. L'itinéraire est créé.

Au départ de la voie 6, j'ai créé 8 itinéraires pour aller de la voie 1 à la voie 20.

Ensuite, directement depuis le TCO, 1 impulsion sur le repère de l'itinéraire et tous les moteurs "claquent" les uns après les autres pour se mettre dans la bonne position et un pictogramme vous indique que l'itinéraire est établi.

Dans mon exemple depuis la voie 6 vers la voie 1, les 8 moteurs se mettent en place " tout seuls".
Ainsi, plus d'erreur de manipulation et plus de catastrophe ferroviaire.
Chaque aiguille reste néanmoins manoeuvrable séparément.
Dans ce cas; le pictogramme affiché à l'écran vous indique que votre itinéraire n'est plus établi.
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Patniste le Sam 2 Avr 2016 - 10:15

C'est du bon boulot tout çà mieux qu'à la senecefe cheers applaudir
avatar
Patniste
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Sam 2 Avr 2016 - 11:31

Patniste a écrit:C'est du bon boulot tout çà mieux qu'à la senecefe cheers applaudir

C'est certain, à la SNCF, ils n'ont pas encore l'Ecos 2 ! !   Rolling Eyes

Je ne sais même pas s'il n'y a pas encore ça   affraid     l0l!




aoutch

C'était mon poisson d'avril ! bah, on n'est que le 2    Boulette

Bon week end, la suite dans quelques jours   dingue
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Patniste le Sam 2 Avr 2016 - 11:38

Tu dessine bien, dis donc MDR
avatar
Patniste
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Sam 9 Avr 2016 - 18:28

Les extrémités "dans le vide" du réseau de base.



Fabrication des modules





Module de la future colline




Et commencement de la pose de la semelle et de la voie



Un nouveau module en préparation



Raccordement aux voies de la gare.
Le haut parleur de la gare est trop gros ? C'est pour mieux entendre les annonces de Simone.



L'ovale est fermé provisoirement. Car il reste à faire le module du viaduc.

avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Christian Collet le Sam 9 Avr 2016 - 20:50

Je suis avec attention ce sujet car cette restructuration d'un réseau existant avec création d'extensions est tout à fait intéressante.topcool
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Pierre-Yves le Sam 9 Avr 2016 - 21:07

Absolument !
Ce qui ne va probablement pas être évident va être de faire un raccord au niveaux des décors entre les anciens et les nouveaux modules. Un beau challenge !
avatar
Pierre-Yves
Oscar du plus beau module

Date d'inscription : 14/12/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, Roco Multimaus

http://pyoffshore.wordpress.com

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Alain81 le Sam 9 Avr 2016 - 22:25

Excellent travail !
Redimensionner un réseau à une nouvelle pièce c'est du gros job.
Alors à suivre...
avatar
Alain81
Chef du trafic

Date d'inscription : 03/04/2009
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Multimaus Roco, époque II

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Patniste le Dim 10 Avr 2016 - 9:34

C'est un beau travail de réhabilitation et tu t'en tire bien
J'ai envie d'en voir plus
avatar
Patniste
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Alex 25531 le Dim 10 Avr 2016 - 9:39

En effet un beau travail ! Bravo pour cette réhabilitation d'un réseau modulaire !
avatar
Alex 25531
Résponsable du wagon bar

Date d'inscription : 29/05/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Michèle66 le Dim 10 Avr 2016 - 10:51

Très bien vu!
Ceci dit le réseau initial me semble plutôt bien aussi!
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Lun 11 Avr 2016 - 17:40

Michèle66 a écrit:Très bien vu!
Ceci dit le réseau initial me semble plutôt bien aussi!

Très beau réseau "initial", en effet Michèle

Le réseau initial n'avait jamais été terminé, bien que très avancé, surtout au niveau décor.

Le premier travail a consisté à refaire des pieds car ce réseau était fixé au mur sur les 2 longueurs.

Le travail le plus important se situait sous le réseau.

Il était en analogique.

Aucun aiguillage n'était encore relié électriquement. Certains aiguillages étaient bloqués par de la colle mélangée à du sable décor gris.

Autre souci, comme les rails étaient "vieillis" impossible de distinguer à l'oeil une éclisse métal d'une éclisse isolante ; après bien des heures de galère, toutes les voies sont alimentées à présent en 16 volts alternatif pour un fonctionnement en digital.

Les moteurs d'aiguille ( PECO PL10 E) étant déjà installés, j'ai complété avec des moteurs identiques. Ces moteurs étant gourmands en énergie, j'ai dû installer un transformateur puissant en 16 volts pour alimenter les 6 décodeurs d'accessoires à décharge capacitive, la centrale ECOS n'aurait pas pu, à elle seule, fournir l'énergie des 23 moteurs.

Voici la partie cachée du réseau, qui m'a pris beaucoup de temps ( et de courbatures ) mais qui fait que " ça marche", ou plutôt " ça roule " Laughing














Au niveau électricité, il restera à faire tout l'éclairage des bâtiments et des rues/routes. Mais ce n'est pas pour cette année.
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Michèle66 le Lun 11 Avr 2016 - 17:57

C'est un très gros boulot que tu as réalisé mais pour ce que j'ai pu voir cela valait la peine.
Je suis ton travail avec plaisir!
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Lun 11 Avr 2016 - 18:59

C'est pour moi un plaisir de partager ici.
Il y aura encore beaucoup de travail.
J'arrête fin avril pour reprendre en octobre. Entre les activités extérieures et les sorties, il n'y a plus de temps pour le réseau qui reste une activité "hivernale", tributaire des conditions météo.   Razz

Pour ceux qui se demandent comment faire tenir les dizaines de fils sous le réseau, il y a ceci :



On peut fixer 12 fils qui ont l'avantage de toujours rester démontables.

Et c'est pas cher 12 € les 100.
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Ven 15 Sep 2017 - 15:00

Bonjour à tous, il y a longtemps que je n'avais donné de nouvelles, voici la suite :

Fabrication du module "viaduc" où le "viaduc maison" vient prendre sa place.









Premiers tours de roue pour la petite 030 TU REE digital sound (dépôt de Thouars)





Dernière édition par Richard77 le Ven 15 Sep 2017 - 18:20, édité 1 fois
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Patniste le Ven 15 Sep 2017 - 17:23

Que de travail effectué et joliment réalisé Bravo
Dommage que l'on aie pas droit à une vidéo
avatar
Patniste
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Ven 15 Sep 2017 - 18:33

Les courbes ne me convenaient pas.
Certaines locos déraillaient à cause d'un "bec" dans la courbe et le rayon était un peu court.
Je voulais également rajouter une aiguille vers de futures voies "cachées"
Le zig zag à la jonction du résaeu d'origine et du nouveau module ne me satisfaisait pas non plus.....
J'aime pas les trains qui font le "serpent"



Alors, on casse....



avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Ven 15 Sep 2017 - 18:45

Et on recommence pour obtenir le résultat souhaité.

Le ballast est en cours ainsi qu'un essai d'herbe pas concluant.



Ebauche de la future scierie (Jouef) et du réseau Decauville HOm

avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Ven 15 Sep 2017 - 18:58

Traçage à la peinture du futur décor



Le module de la ferme



Ebauche de la future colline





Le module du viaduc et positionnement du futur moulin Sarthois ( il va falloir agrandir ou ça passera pas )



avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Skull1 le Ven 15 Sep 2017 - 21:03

Beau travail Richard topcool
à suivre...
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Papybricolo le Sam 16 Sep 2017 - 1:47

Ce réseau à bien évolué depuis le début topcool

Ce viaduc est superbe et s'intègre bien tirchapeau

Tu as bien fait de modifier la courbe ...c'est justement la question que je me posais = si les grands gabarits passaient bien ?

@ suivre....

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et bonne journée Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Christian Collet le Sam 16 Sep 2017 - 6:24

Très belle avancée. topcool Je guette la suite et en particulier l'aménagement de la partie voie étroite. Et puis j'aime toujours autant la double halle marchandise Jouef. I love you
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Patniste le Sam 16 Sep 2017 - 9:56

Que dire de plus que mes petits camarades
Ah oui, pour ton raccord en herbe, fait déborder la nouvelle sur l'ancienne avec parcimonie ça rafraîchira le décor et puis l'herbe n'a pas la même couleur partout ( elle est plus verte chez le voisin ) c'est bien connu
avatar
Patniste
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par marcusbertop le Sam 16 Sep 2017 - 11:09

Que de travail depuis le début. Bravo.
J'attends la suite.
Bonne continuation.
avatar
marcusbertop
Sous-Chef de Gare

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Sebdu49 le Sam 16 Sep 2017 - 17:00

J'adore le viaduc!!!!!!! Beaucoup de boulot pour reprendre derrière un réseau déjà existant!! bravo!!
avatar
Sebdu49
Sous-Chef de Gare

Date d'inscription : 13/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par PSX le Mar 3 Oct 2017 - 16:10

je trouve ce sujet fort intéressant et les réalisations soignées
avatar
PSX
Sous-Directeur de la Salle d'attente

Date d'inscription : 06/06/2006
Echelle(s) que je pratique : Réseau H0 + Dioramas
Digital - Analogique : Analogique 2R + projet digital

http://lereseaudepsx.e-monsite.com/

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Papy25 le Mar 3 Oct 2017 - 16:34

superbe beau travail de remise en état d'un réseau et de création de nouvelles voies pour y accrocher le passé avec le prestent.
le viaduc est magnifique et fière allure dans son nouveau module.
la reprise des flocages et autres seront faciles à faire il faut simplement remettre du flocage neuf sur l'ancien ou encore un petit coup d’aérographe pour redonner de la couleur.

c'est un beau erseau qui nous promets de belles vidéos quant cela sera le moment

bonne continuation

@+
avatar
Papy25
Directeur de la Salle d' attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par pape-ouille le Mar 3 Oct 2017 - 17:09

Je rejoins à 100% le commentaire ci-dessus

Clin d\' oeil
avatar
pape-ouille
Chef de manoeuvre

Date d'inscription : 22/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Courant continu, Digital, Esu Ecos II.

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Le freiniste le Dim 8 Oct 2017 - 13:21

superbe. Very Happy
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Jeu 18 Jan 2018 - 17:26

Pas beaucoup avancé depuis la dernière fois.
Beaucoup de temps passé à installer des meubles de rangement sous le réseau et à poser un revêtement en dalles de sol pour ne plus marcher sur le béton...
Le balastage des voies et la patine des rails m'ont pris beaucoup de temps, je n'avais jamais fait auparavant.

Un fond de décor en provenance de Régions et compagnies collé sur du médium mince.







Dernière édition par Richard77 le Jeu 18 Jan 2018 - 18:20, édité 1 fois
avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Richard77 le Jeu 18 Jan 2018 - 18:00

Montage d'une maquette carton Région et Compagnies.
Encore du boulot.
D'autant plus que la photo montre qu'un des 4 supports de l'auvent est complètement de travers. Le chef de chantier avait oublié son niveau à bulle.....

avatar
Richard77
Mécanicien de manoeuvre

Date d'inscription : 27/04/2014
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.
ECoS 2

Revenir en haut Aller en bas

Re: Le réseau HO digital de Richard 77

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
