Terminus d'une ligne secondaire HO

Message par marcusbertop le Ven 9 Sep 2016 - 20:18

Bonsoir à tous,

Merci pour l'accueil.
Comme précisé dans ma présentation, je me remets au travail sur un projet modeste qui convient à mon rythme de vie (3 enfants à occuper) et à l'espace disponible (un coin du salon).

La surface disponible; 190 par 230 cms. Un module en triangle obligatoire car l'angle des murs possède une proéminence.

Réseau en HO donc, de la voie Tillig -j'aime leurs appareils de voie assez réalistes- ou Peco.

Le thème, une gare terminus modeste d'une ligne secondaire en VU. Une halle accolée au BV, une petite remise et une entreprise desservie par les dessertes journalières. Je n'ai pas encore trouvé l'activité de cette entreprise.

Une petite partie de pleine voie en sortie de gare.

L'époque entre les années 50 et 70. Nostalgie de la vapeur mais un pied dans la modernité.

Je vois bien des dessertes avec une 030 TU (pas très original, mais j'aime cette machine superbement reproduite par REE et Jouef), de petits autorail Mobylette X5500 pour l'omnibus et une petite composition de 2 voitures romilly.

Une coulisse consistant en un plateau coulissant avec 3 ou 4 voies (ou un faisceau avec aiguilles). Au dessus une plateforme pour y installer la centrale digitale, les alimentations et un petit ordinateur portable.

Le tout sera piloté en Digital et par ordinateur via le logiciel RRTC.

Voici un plan sous Raily



Ce n'est pas forcement très "lisible". Pa évident d'imaginer du relief sur un plan en 2D.

J'imagine le passage d'une rue sous les deux voies à droite de gare. Une rue remontant derrière la remise. La petite bande jaune simule un mur de soutènement pour la rue en surplomb sur laquelle sont installées quelques maisons.

L'implantation de l'entreprise sur le bord du module de gare n'est pas arrêté.

Je me lance dans la confection d'une maquette au 1/5ème pour valider ou non mes idées.

Je m'en remets à vous pour les remarques ou idées.

A bientôt.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par BB15030 le Ven 9 Sep 2016 - 22:24

Intéressant Very Happy Va y avoir de la manœuvre Cool
Tu compte agrandir par la suite Question
avatar
BB15030
Membre désinscrit du Forum

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : Z US.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Sam 10 Sep 2016 - 0:32

BB15030 a écrit:Intéressant  Very Happy  Va y avoir de la manœuvre Cool
Tu compte agrandir par la suite Question

Pas de projet d’extension dans un futur proche Michel, mais une fois installé dans une habitation plus grande pourquoi pas.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Christian Collet le Sam 10 Sep 2016 - 3:52

J'aime beaucoup ce projet topcool que je vais suivre avec la plus grande attention.
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Patniste le Sam 10 Sep 2016 - 10:47

Beau projet topcool à suivre
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par BB15030 le Sam 10 Sep 2016 - 14:55

Merci pour l'info Marc Wink
avatar
BB15030
Membre désinscrit du Forum

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : Z US.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Dim 11 Sep 2016 - 13:03

La maquette de la maquette avance. Voici les deux modules de gare.
J'ai fait avec les moyens du bord. Cela me donne déjà une idée du relief.
Les bâtiments ne sont pas placés mais le relief y est.

J'ai abaissé un peu la voie de l'entreprise pour briser le coté plat du plan de voie à gauche.







La rue prévue derrière le dépôt a disparue. Elle aurait été cachée de toute façon.
Qu'en dites vous? Trop compliqué? Le relief est il en accord avec le reste?
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par BB15030 le Dim 11 Sep 2016 - 17:25

Ca a l'air pas mal du tout, le relief est bien Very Happy
avatar
BB15030
Membre désinscrit du Forum

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : Z US.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Christian Collet le Lun 12 Sep 2016 - 6:50

BB15030 a écrit:Ca a l'air pas mal du tout, le relief est bien Very Happy

Et même très bien. topcool
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Mar 13 Sep 2016 - 16:44

Merci pour vos commentaires. C'est encourageant.

J'ai modifié la coulisse. Elle est plus longue. Elle est particulière.
Une partie de 30 à 40cms sera soit amovible, soit repliable car elle empiète sur une fenêtre.
Une voie cachée à l'opposée de la coulisse en direction de la gare fait son apparition.


En effet, avec RRTC difficile - plutôt agaçant - de modifier en permanence la composition d'une rame lorsque l'on a a effectuer un tête à queue de la loco à la main lorsque l'on dispose d'une coulisse en cul de sac.
Alors il m'est venu à l'idée de créer cette voie cachée afin de refouler une rame arrivée en coulisse puis de dételer. La loco repart ensuite vers une voie de la coulisse. Ensuite un engin moteur en bout de voie cachée refoule la rame sur la même voie de la coulisse puis dételle et va reprendre sa place sur la voie cachée. La loco va se replacer ensuite en tête de la rame.
Tout ceci automatiquement grâce à des deteleurs et RRTC.
Cela parait fastidieux mais je n'ai pas trouvé mieux pour une gestion simple avec RRTC.

Le module intermédiaire entre la coulisse et les modules de gare n'est peut être pas utile. A réfléchir.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par BCF eh 4/4 15 le Mar 13 Sep 2016 - 19:51

BB15030 a écrit:Ca a l'air pas mal du tout, le relief est bien Very Happy

Christian Collet a écrit:
BB15030 a écrit:Ca a l'air pas mal du tout, le relief est bien Very Happy

Et même très bien. topcool

Je plussois mes petits camarades, sympathique même Very Happy
avatar
BCF eh 4/4 15
Sous-Directeur de la Salle d'attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Patniste le Mer 14 Sep 2016 - 9:50

Ils sont très bien comme ça tes modules
La coulisse déborde beaucoup sur la fenêtre ?
Si non racourci d'autant le module intermédiaire (vert)
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Mer 14 Sep 2016 - 19:09

Patniste a écrit:Ils sont très bien comme ça tes modules
La coulisse déborde beaucoup sur la fenêtre ?
Si non racourci d'autant le module intermédiaire (vert)

Merci à tous.

La coulisse débordait de 40cms.

Et j'en suis arrivé à la même conclusion que toi Pat.
Je ne vois pas trop d'utilité au module intermédiaire avant l'aiguille courbe d'entrée de gare.

Cela me permet en effet d'avancer la coulisse et de l'intégrer dans la surface disponible. De plus je n'ai plus que 2 grands modules et le module en coin sur lesquels me concentrer.
Les progrès se verront plus rapidement.
Plus tard d'autres modules pourront se rajouter entre la coulisse et la gare.

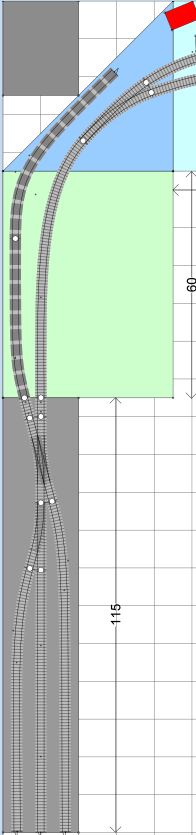

Voici:


Bien vu!!! Merci!!! Cool topcool
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Patniste le Jeu 15 Sep 2016 - 9:19

Autre chose dont on a pas parlé, la hauteur du bas de la fenêtre par rapport au sol et au réseau Suspect
Si le bas de la fenêtre est de hauteur standard, il est possible de descendre le réseau en dessous et de garder la longueur initiale et là 2 possibilité
1) abaisser tous les modules
2) faire une pente avec le module d'angle et le module intermédiaire pour finir par avoir la coulisse à plat sous le niveau de la fenêtre

Suis-je assez clair ? study journal
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Jeu 15 Sep 2016 - 17:28

Patniste a écrit:Autre chose dont on a pas parlé, la hauteur du bas de la fenêtre par rapport au sol et au réseau Suspect
Si le bas de la fenêtre est de hauteur standard, il est possible de descendre le réseau en dessous et de garder la longueur initiale et là 2 possibilité
1) abaisser tous les modules
2) faire une pente avec le module d'angle et le module intermédiaire pour finir par avoir la coulisse à plat sous le niveau de la fenêtre

Suis-je assez clair ? study journal
Salut Patrick,

oui c'est très clair.

la fenêtre est de taille standard, mais il y a un radiateur en dessous. Donc impossible de descendre la coulisse plus bas que le seuil de la fenêtre.

Mais je suis convaincu par l'idée de ne traiter pour le moment que les modules de gare et la coulisse.
Une extension pourra toujours voir le jour plus tard.
Il y a déjà pas mal de boulot.

Je réfléchie à la manière la plus judicieuse de créer le relief.
Découpe du plan de voie et fixation sur des chandelles et tasseaux. Des modules type L girder seraient l'idéal.
Ou fermer mes modules sur le dessus et ensuite rajouter le plan de voie par dessus. Il me faudra par conséquent recouper le contre plaqué qui ferme les modules pour avoir un accès pour l'installation des moteurs d'aiguilles et du câblage et pour la maintenance. scratch animé
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Ven 16 Sep 2016 - 21:03

Un petit post pour une question "hors sujet".
J'ai trouvé sur le site Pierredominique des promotions sur des BB 67000 Digital Sound à 169€.
Il s'agit en particulier de la ref HJ2265A BB 67058 du dépot de Clermont Ferrand. Je pense que ce sont les premiers modèles de 2014. Les ventilateurs sont ils fonctionnels?
Je sais que la version REE est beaucoup plus fine mais c'est une affaire non?
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Dim 18 Sep 2016 - 18:43

Aller Hop, une petite vue d'artiste.... où plutôt d'architecte néophyte du réseau.



J'ai opté pour le porteur en L.
Le caisson n'est qu'une divagation. Pas certain que je le rajoute.

La coulisse sera peut être fixée au mur. Vu sa largeur modique de 20 cms.

Et puis j'ai craqué pour la 67058 Digital Sound de chez HJ. A ce prix, je n'ai pas beaucoup hésité.
Prochain achat ou cadeau à Noël, une 030 TU 3 du dépôt de Sarreguemines.
Puis viendront une 63000 livrée verte d'origine ou bleue. Et un yoyo.

Bientôt la menuiserie.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Patniste le Lun 19 Sep 2016 - 10:25

Joli, as-tu pensé à faire une prolongation en pont levis devant la fenêtre ?
Autre idée : sur la voie la plus près du bord de la coulisse, tu peut installer une voie en tiroir
Si tu veut, c'est ton réseau, c'est toi qui voit
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Lun 19 Sep 2016 - 21:03

Patniste a écrit:Joli, as-tu pensé à faire une prolongation en pont levis devant la fenêtre ?
Autre idée : sur la voie la plus près du bord de la coulisse, tu peut installer une voie en tiroir
Si tu veut, c'est ton réseau, c'est toi qui voit

Alors pour la prolongation en pont levis, ce sera non. C'est une idée séduisante sachant que de l'autre côté il y a une petite étagère à une hauteur raisonnable, mais je vais me focaliser sur les deux modules de gare. Je ne voudrais pas non plus envahir le salon!!!! affraid Coup de batte 2 Madame risque de me tomber dessus.

L'idée du tiroir est excellente, je vais de ce pas rajouter l'aiguille qui va bien sur mon plan. Merci. cheers

Je vais investir dans les attelages digitaux Krois qui seront parfait pour les manœuvres en gare ou en coulisse.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Sam 24 Sep 2016 - 19:02

Les matériaux sont arrivés. Je me mets à l'ouvrage dès demain.


avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Gaetan974 le Dim 25 Sep 2016 - 6:26

Bonjour Marc Very Happy

Je regarde ton fil avec intérêt car j'ai une idée derrière la tête que je vais exploiter avec Pierre974

En tout cas pour ce démarrage.

Je m'installe pour la suite
avatar
Gaetan974
Pilier du wagon-bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Logiciel TrainController V 7 Gold et Matériels LENZ, LDT, ESU, Etc ...

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Skull1 le Dim 25 Sep 2016 - 7:54

Beau chantier à suivre...
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Patniste le Dim 25 Sep 2016 - 10:57

Tu dis " Madame va me tomber dessus "
Heureux homme, je te souhaite bien du plaisir Laughing
Arrow je Arrow vite Arrow
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Dim 25 Sep 2016 - 10:59

Patniste a écrit:Tu dis " Madame va me tomber dessus "
Heureux homme, je te souhaite bien du plaisir Laughing
Arrow je Arrow vite Arrow

tongue Laughing
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Dim 25 Sep 2016 - 16:27

Bonjour Marc Very Happy Je regarde ton fil avec intérêt car j'ai une idée derrière la tête que je vais exploiter avec Pierre974 En tout cas pour ce démarrage. Je m'installe pour la suite a écrit:

Hummmmm, de quelle idée s'agit il? C'est top secret? Suspect

Voici l'avancée de la menuiserie.

Séance de traçage hier soir


Ce matin on attaque les découpes


Les pieds sont complétés par un écrou à frapper et d'une vis M10 pour meuble de cuisine


Un renfort est installé sur le haut du pied et sera fixé sur les L.


Les L sont mis en place à blanc avec les deux tasseaux d'extrémité appelés "Joist"


Puis collés et vissés. J'ai choisi des vis à empreinte torx, plus facile à visser.


4 pieds pour le premier module


Je passe à l'assemblage final du module.

A bientôt.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par N'ry le Dim 25 Sep 2016 - 16:57

Y à du sérieux dans cette menuiserie très bon départ Apllaudit
Pour le fond de décor il me reste de la peinture azur ....... sourire
A suivre sans modération Wink
avatar
N'ry
Bon client du wagon bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : le N sinon RIEN....
Digital - Analogique : Digital, central ECOS, hsi88 , rmgb8n, ls150, sa dec4,swichpilot esus, turn control
RRTC V9A2 GOLD



Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Dim 25 Sep 2016 - 18:10

Voici la fin de l'assemblage du premier module







L'assemblage final est très stable, les pieds fixés sur deux faces participent à la stabilité de l'ensemble.
Ce troisième type de module que j'ai été amené à construire est mon préféré. Léger et robuste à la fois.

A noter que les tasseaux ou "joist" qui supporteront des chandelles verticales où seront fixé la plateforme de voie ne sont pas collés. Juste vissés. Ainsi il sera aisé de les déplacer si les contraintes de câblage ou de positionnement des moteurs d'aiguille, par exemple, l'exigent.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Gaetan974 le Dim 25 Sep 2016 - 18:19

Bonsoir Marc Very Happy

Belle avancée, c'est très propre

Concernant l'idée de module que l'on vas mettre en place avec Pierre974, ce n'est pas top secret

Mais le jeune homme est a fond dans les études.

bac réussi et permis en poche, c'est déjà bien

Les premières ébauches se dessinent au loin et on va traiter le sujet en "N" et digitalisé

Si tu peux, mets les images droites, j'ai mal au cou
avatar
Gaetan974
Pilier du wagon-bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Logiciel TrainController V 7 Gold et Matériels LENZ, LDT, ESU, Etc ...

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Dim 25 Sep 2016 - 18:37

Si tu peux, mets les images droites, j'ai mal au cou a écrit:

La 1ere photo était droite lors de l'upload mais à l'affichage elle est dans l'autre sens. Je ne prendrai des photos qu'en mode paysage par le futur.

Concernant l'idée de module que l'on vas mettre en place avec Pierre974, ce n'est pas top secret Mais le jeune homme est a fond dans les études. bac réussi et permis en poche, c'est déjà bien a écrit:

Je vois, encore de belles choses à réaliser. Tiens nous au courant. Et félicitation au "fiston" pour le bac et le permis.

Et merci à tous pour les messages, c'est encourageant.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Christian Collet le Lun 26 Sep 2016 - 6:31

Jolie menuiserie. topcool Vue le soin apporté à sa réalisation, cela présage de belles choses pour la suite.
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par BB15030 le Lun 26 Sep 2016 - 15:08

Beau boulot Wink
avatar
BB15030
Membre désinscrit du Forum

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : Z US.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Lun 26 Sep 2016 - 20:21

Merci à vous. Le deuxième module sera construit dans 2 jours.

Petite question, faut il prévoir du liège de 3 ou 5 mm pour la pose de la voie?
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Gaetan974 le Lun 26 Sep 2016 - 20:45

Bonsoir Marc Very Happy

Je suis en "N", j'ai mis du dépron de 3 m/m en majorité sous les rails.

Pour le HO, je laisse répondre les copains. sourire
avatar
Gaetan974
Pilier du wagon-bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Logiciel TrainController V 7 Gold et Matériels LENZ, LDT, ESU, Etc ...

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Christian Collet le Mar 27 Sep 2016 - 5:14

Je suis en HO et j'ai mis du liège en 2 mm d'épaisseur en gare et du 2 + 2 en pleine voie mais si j'avais connu le Dépron à l'époque où j'ai posé l'essentiel des voies j'en aurai mis car cela diminue les bruits de roulement de façon notable.
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Mer 28 Sep 2016 - 15:17

Merci Christian et Gaetan pour vos retours. Je vais partir sur du dépron.

Voici le deuxième module terminé. Il a gagné un peu en longueur ( 20 cms )




Les deux modules réunis, je réfléchie à une jonction efficace entre eux... Vis ou boulon glissé dans 2 morceaux de tube acier correspondant à la largeur d'un tasseau?





avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Mer 28 Sep 2016 - 18:46

Fin de la journée de congés.
Un petit essai de la mise en place des voies.

Viendront ensuite le tracé des plateformes de voie au niveau +8 et du passage de la rue sous le pont au niveau 0, puis les découpes.

avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par BB15030 le Mer 28 Sep 2016 - 19:12

Belle avancé, vivement la suite bounce
avatar
BB15030
Membre désinscrit du Forum

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : Z US.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Gaetan974 le Mer 28 Sep 2016 - 19:20

Belle menuiserie Marc
avatar
Gaetan974
Pilier du wagon-bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Logiciel TrainController V 7 Gold et Matériels LENZ, LDT, ESU, Etc ...

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Patniste le Mer 28 Sep 2016 - 19:45

C'est du beau travail
C'est étudié pour compléter la longueur du tasseau ce rectangle au sol ?
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Mer 28 Sep 2016 - 20:25

Patniste a écrit:C'est du beau travail
C'est étudié pour compléter la longueur du tasseau ce rectangle au sol ?

Non non Patrick. Razz
C'est d'origine, vendu avec l'appartement. Il y a du bois sous la petite lame de parquet, je suppose que ce doit être une ancienne poutre scellée. Quelle est son utilité?..... Aucune idée. Question Question
Dans une chambre à l'opposé de l'appartement, il y a la même chose.

Voila voila!!

Merci pour les encouragements les amis!!
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par N'ry le Mer 28 Sep 2016 - 22:39

Voilà un plan qui ce déroule sans accros applaudir applaudir topcool
avatar
N'ry
Bon client du wagon bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : le N sinon RIEN....
Digital - Analogique : Digital, central ECOS, hsi88 , rmgb8n, ls150, sa dec4,swichpilot esus, turn control
RRTC V9A2 GOLD



Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Hubertrain le Jeu 29 Sep 2016 - 8:02

ça, c'est du solide ! Vu l'épaisseur du bois , les modules ne risquent pas de se voiler . topcool applaudir
avatar
Hubertrain
Administrateur du local de pause

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Sam 1 Oct 2016 - 22:42

Bonsoir à tous!

Des nouvelles cotés menuiserie.
Vous allez me dire, ça m'a l'air d'un bordel!!!! Et vous n'avez pas tord mais ça prend forme, c'est ce qui est encourageant.

Les plateformes sont découpées, posées mais pas fixées. J'ai les reliefs en tête. Il y a juste la partie gauche sur laquelle je m'interroge notamment la plateforme au dessus de la voie cachée de la coulisse; c'est haut!!! J'ai prévu d'y implanter des maisons de village. Un pente buissonnée puis un mur de soutènement.
Et la place sera limitée pour l'intégration d'une entreprise justifiant la voie en impasse au premier plan (qui ne sera pas aussi longue bien sur). Prévoir une rallonge en avant plan?.... C'est facilement réalisable grâce aux porteurs en L.





Un petit essai de confection d'un pont en béton.



avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Gaetan974 le Dim 2 Oct 2016 - 6:10

Bonjour Marc  Very Happy

C'est sympa tout cela, la structure du pont est en bonne voie, reste la finition aoutch

A suivre
avatar
Gaetan974
Pilier du wagon-bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Logiciel TrainController V 7 Gold et Matériels LENZ, LDT, ESU, Etc ...

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Christian Collet le Dim 2 Oct 2016 - 9:56

Effectivement, le pont est prometteur. topcool
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Skull1 le Dim 2 Oct 2016 - 10:14

Très beau travail de menuiserie, félicitation Marc.
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Michèle66 le Dim 2 Oct 2016 - 11:22

Je plussoie sans réserve à la qualité du travail menuiserie!
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Didier62 le Dim 2 Oct 2016 - 16:33

Très beau travail BRAVO
avatar
Didier62
Ingénieur en chef de la machine à café

Date d'inscription : 14/12/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par marcusbertop le Dim 9 Oct 2016 - 20:23

Merci encore pour les commentaires.

Pas de grosses avancées. Je me disperse un peu. Ça me permet de réfléchir à des solutions sur les petites choses auxquelles je n'avais pas pensé.



Les voies sont positionnées. Je collerai prochainement la semelle de dépron puis viendra le temps de câbler tout cela.



J'ai eu l'idée d'installer le materiel DCC, décodeurs, alimentation, rétro signalisation sur un plateau mobile.
Un deuxième plateau mobile accueillera la centrale Tams.
A ces deux endroits point de moteur d'aiguillage donc il y a toute la place qu'il faut.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Patniste le Lun 10 Oct 2016 - 10:18

Beau boulot dis donc
Les écarts entre les traverses c'est du provisoire, tu fabrique ta voie ?
avatar
Patniste
Directeur de la Salle d' attente

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Terminus d'une ligne secondaire HO

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
