Re: Le projet en HO de sonata31

Message par jp276 le Sam 4 Nov 2017 - 19:17

Bon travail, avec un peut de place c'est plus simple que moi sous la soupente du garage.

Jean-Pierre
avatar
jp276
Aide mécanicien

Date d'inscription : 01/12/2014
Echelle(s) que je pratique : ho et N
Digital - Analogique : digital ecos esus et analogique

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Sam 4 Nov 2017 - 20:06

jp276 a écrit:Bon travail, avec un peut de place c'est plus simple que moi sous la soupente du garage.

Jean-Pierre

J'ai la chance d'avoir prévu cette pièce dès la construction de la maison
Même si elle est brute de fonderie, elle est isolée et possède le chauffage

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Le freiniste le Sam 4 Nov 2017 - 20:23

Superbe Projet. Beau plan de voie.
Le seul truc qui m’inquiète, c'est le diamètre des rampe hélicoïdale. Celui-ci me parait trop petit. Plus le diamètre est petit, plus les efforts mécaniques sont importants lors de montée en rampe d'un long train.
avatar
Le freiniste
Oscar des réseaux en construction

Date d'inscription : 23/07/2007
Echelle(s) que je pratique : H0 et H0m, H0e
Digital - Analogique : Digital et Analogique

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Sam 4 Nov 2017 - 23:07

Le freiniste a écrit:Superbe Projet.  Beau plan de voie.
Le seul truc qui m’inquiète, c'est le diamètre des rampe hélicoïdale. Celui-ci me parait trop petit. Plus le diamètre est petit, plus les efforts mécaniques sont importants lors de montée en rampe d'un long train.

Les rampes font 645 et 700 mm de rayon, la pente maximum est de 2,25%

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par marcusbertop le Lun 6 Nov 2017 - 13:05

Le projet avance. Tu as prévu la réalisation pour bientôt ?
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Lun 6 Nov 2017 - 13:41

marcusbertop a écrit:Le projet avance. Tu as prévu la réalisation pour bientôt ?

Je suis en train de finaliser le vidage de la pièce, puis réalisation d'une maquette 3D de l'infrastructure avec Sketchup
J'avance à petit pas

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par marcusbertop le Lun 6 Nov 2017 - 20:42

Très bonne idée. J'ai utilisé sketch up également pour vérifier le rendu et l'encombrement dans la pièce.
Bonne continuation.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Lun 6 Nov 2017 - 22:44

marcusbertop a écrit:Très bonne idée. J'ai utilisé sketch up également pour vérifier le rendu et l'encombrement dans la pièce.
Bonne continuation.

Merci Marc, j'ai vu que ton projet de ligne secondaire avançait bien

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Mar 14 Nov 2017 - 23:50

Hello

Je vous soumets une vue 3D réalisée avec Sketchup des cadres formant l'infrastructure du réseau
Chaque cadre constitue un module indépendant
Les modules sont solidarisés par boulons deux à deux après leur mise à niveau à l'aide des pieds réglables en hauteur
Ils sont réalisés en chevrons de 95x45 fixés par des équerres de 60x60
Sur la vue j'ai alterné la couleur des cadres pour les mettre en évidence

Vue d’ensemble


Pour donner une idée de la taille


L'emprise dans la pièce




Les modules sont solidarisés par boulons


Les pieds sont réglables en hauteur


Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Papy25 le Mer 15 Nov 2017 - 1:01

ah oui quant même ,c'est colossal !

l'ensemble semble parfait à mon avis , rien à dire; sauf  qu'il va falloir s'y mettre !

bonne continuation

@+
avatar
Papy25
Sous-Directeur de la Salle d'attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Christian Collet le Mer 15 Nov 2017 - 5:50

Belle structure! topcool
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Mer 15 Nov 2017 - 8:28

Merci

Avant de concrétiser il faut que je finalise la maquette 3D avec les différents niveaux et rampes hélicoïdales pour voir si il y a des problèmes de conception

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par ChtiGG le Mer 15 Nov 2017 - 9:19

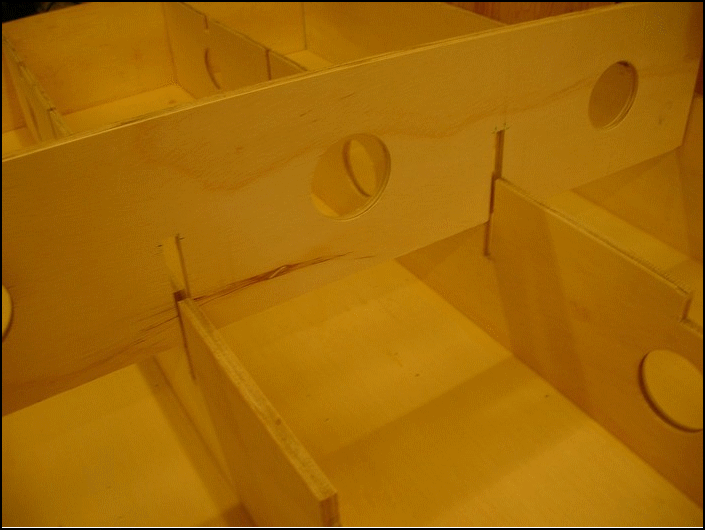

un conseil : pour fixer les pieds, fais des assemblages à mi-bois, ça les empêchera de bouger latéralement et par ailleurs tu peux remplacer tes équerres par des assemblages en vis biaises... Cool
Un exemple ci-dessous :

avatar
ChtiGG
Sous-Chef de Gare

Date d'inscription : 16/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Skull1 le Mer 15 Nov 2017 - 9:50

Belle ossature, pas contre le principe " équerres " pas top.

Voilà la technique que j’emploie, colle & vis

avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Mer 15 Nov 2017 - 10:15

Merci pour vos conseils

Mais ne vois pas en quoi les équerres posent problèmes, les charpentes de maison sont bien fixées ainsi

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par ChtiGG le Mer 15 Nov 2017 - 12:18

sonata31 a écrit:Mais ne vois pas en quoi les équerres posent problèmes, les charpentes de maison sont bien fixées ainsi

exact, mais justement c'est de la charpente moderne et pas de la charpente traditionnelle qui s'assemble toujours en tenons et mortaises...le montage à mi-bois a l'avantage d'être robuste et facile à faire à l'aide d'une scie et d'un ciseau. Quant au montage à vis biaise il faut juste un petit gabarit :

https://www.kregtool.com/store/c13/kreg-jigsreg/p169/kreg-jigreg-r3/

et des vis à embase de ce genre :

http://www.cecatre.oxatis.com/PBCPPlayer.asp?ID=122329

ces vis à empreinte carrée tiennent toutes seules au tournevis ou à l'embout de la visseuse
avatar
ChtiGG
Sous-Chef de Gare

Date d'inscription : 16/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Mer 15 Nov 2017 - 13:49

Merci Gérard, je vais regardé cela de plus près

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Capitole le Mer 15 Nov 2017 - 18:41

Bonjour.

Belle infrastructure en prévision Louis Wink

N'oublie pas de jeter un coup d’œil sur le L-Girder très rapide et facile à mettre en œuvre, tout en étant léger et malléable à souhait.
avatar
Capitole
Pilier du wagon-bar

Date d'inscription : 02/10/2012
Echelle(s) que je pratique : H0 - 0m
Digital - Analogique : Digital avec Ecos, RRTC

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Mer 15 Nov 2017 - 19:36

Capitole a écrit:Bonjour.

Belle infrastructure en prévision Louis Wink

N'oublie pas de jeter un coup d’œil sur le L-Girder très rapide et facile à mettre en œuvre, tout en étant léger et malléable à souhait.

Hello Patrick

J'avais vu le principe des l-girder mais cela me semble un peu léger, et puis je pense que mes chevrons de 95x45 (que je possède déjà) s’adapteront mieux à la structure décrite
Par contre je vais voir pour un assemblage mi-bois ce que cela donne

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Capitole le Jeu 16 Nov 2017 - 9:55

Bonjour Louis.

Le L-Girder est particulièrement solide, cela dépend également des sections de bois utilisées. Dans le cas de ma gare, je pouvais lors du montage monter sur la structure sans problème, et tu sais que j'ai des arguments de poids  Crying or Very sad

Si tu as déjà les chevrons, je comprends, que tu veuilles les utiliser.

Par contre, l'assemblage à mi-bois (qui est une bonne solution), par rapport à l'ampleur de ta structure, va être un travail colossal et très long. Je pense que l'assemblage avec des équerres perforées comme tu l'avais envisagé au départ, (dans ce style : LM) est un bon compromis, à condition de ne pas lésiner sur les vis et leurs longueur (diam. 4 à 5 x long. 40mm dans ton cas)

Une question : quelle hauteur as tu prévu pour ton plateau de gare principale ?
avatar
Capitole
Pilier du wagon-bar

Date d'inscription : 02/10/2012
Echelle(s) que je pratique : H0 - 0m
Digital - Analogique : Digital avec Ecos, RRTC

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Jeu 16 Nov 2017 - 12:05

Capitole a écrit:Bonjour Louis.

Le L-Girder est particulièrement solide, cela dépend également des sections de bois utilisées. Dans le cas de ma gare, je pouvais lors du montage monter sur la structure sans problème, et tu sais que j'ai des arguments de poids  Crying or Very sad

Si tu as déjà les chevrons, je comprends, que tu veuilles les utiliser.

Par contre, l'assemblage à mi-bois (qui est une bonne solution), par rapport à l'ampleur de ta structure, va être un travail colossal et très long. Je pense que l'assemblage avec des équerres perforées comme tu l'avais envisagé au départ, (dans ce style : LM) est un bon compromis, à condition de ne pas lésiner sur les vis et leurs longueur (diam. 4 à 5 x long. 40mm dans ton cas)

Une question : quelle hauteur as tu prévu pour ton plateau de gare principale ?

Hauteur plateau gare principale : 1200 mm

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par ChtiGG le Jeu 16 Nov 2017 - 12:25

Capitole a écrit:Par contre, l'assemblage à mi-bois (qui est une bonne solution), par rapport à l'ampleur de ta structure, va être un travail colossal et très long.

oui, mais à nos âges, on n'est plus pressé Razz
avatar
ChtiGG
Sous-Chef de Gare

Date d'inscription : 16/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Jeu 16 Nov 2017 - 14:00

ChtiGG a écrit:
Capitole a écrit:Par contre, l'assemblage à mi-bois (qui est une bonne solution), par rapport à l'ampleur de ta structure, va être un travail colossal et très long.

oui, mais à nos âges, on n'est plus pressé Razz

C'est vrai, mais d'un autre côté on est plus près de la fin Crying or Very sad

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Capitole le Jeu 16 Nov 2017 - 16:46

On est peut être moins pressé qu'avant, mais si l'on veut terminer le réseau, et le voir fonctionner, plus le décorer, il faut se manier Arrow Arrow

Dans la cas de Louis, c'est plus d'une centaine d'encoche à mi-bois, multiplié par deux, ça fait pas rien.

Combien de fois, avec le collègue, nous nous sommes dit, heureusement que nous avons fait le gros œuvre du réseau quand nous l'avons fait, car maintenant pas certains que nous arriverions au même résultat.

Et pour rejoindre la réponse de Louis, nous n'avons pas le temps de perdre du temps Razz
avatar
Capitole
Pilier du wagon-bar

Date d'inscription : 02/10/2012
Echelle(s) que je pratique : H0 - 0m
Digital - Analogique : Digital avec Ecos, RRTC

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Serge de bollène le Jeu 16 Nov 2017 - 18:13

Bonjour tous.

Une ou deux petites suggestions de bricoleur:

- déplacer le pied dans le coin du cadre permettrait de se passer de cornière en L, surtout s'il est collé/chevillé;
- cheviller les pieds traverses au milieu du cadre (et les coller) soulagerait les cornières en L.

En image:

avatar
Serge de bollène
Chef de manoeuvre

Date d'inscription : 03/12/2014
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par marcusbertop le Jeu 16 Nov 2017 - 18:17

Sketchup est intéressant car il est facile à prendre en main.
La on voit bien l'encombrement.

Je suis d'accord avec Serge pour les suggestions.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Jeu 16 Nov 2017 - 18:39

Hello Serge

J'avoue ne pas aimer les trucs collés, car indémontable proprement (même si à priori il ne devrait pas y avoir de démontage, on ne sait jamais)

Que veux-tu dire par montage des pieds au milieu du cadre ?

Louis


Dernière édition par sonata31 le Jeu 16 Nov 2017 - 21:11, édité 1 fois
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Serge de bollène le Jeu 16 Nov 2017 - 20:22

Oups! Embarassed

Pas les pieds, mais les traverses (là où j'ai écrit en vert (et contre tout)), je m'a gouré grave.
avatar
Serge de bollène
Chef de manoeuvre

Date d'inscription : 03/12/2014
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Jeu 16 Nov 2017 - 21:14

Serge de bollène a écrit:Oups! Embarassed

Pas les pieds, mais les traverses (là où j'ai écrit en vert (et contre tout)), je m'a gouré grave.

Au milieu du cadre ? Je ne vois pas trop

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Serge de bollène le Jeu 16 Nov 2017 - 21:55

J'ai du mal m'exprimer, aussi voici en image:




Wink
avatar
Serge de bollène
Chef de manoeuvre

Date d'inscription : 03/12/2014
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Skull1 le Ven 17 Nov 2017 - 0:13

Ah le temps... tic tac... tic toc...
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Papy25 le Ven 17 Nov 2017 - 8:20

le temps , le temps nous est compter ou conter;lol

avatar
Papy25
Sous-Directeur de la Salle d'attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Ven 17 Nov 2017 - 9:10

Papy25 a écrit:le temps , le temps nous est compter ou conter;lol

https://www.youtube.com/watch?v=LB06S53bRcM

Chère Alice Very Happy
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Ven 17 Nov 2017 - 9:11

Serge de bollène a écrit:J'ai du mal m'exprimer, aussi voici en image:




Wink

J'ai mieux compris

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par ChtiGG le Ven 17 Nov 2017 - 13:26

Papy25 a écrit:le temps , le temps nous est compter ou conter;lol

https://www.youtube.com/watch?v=LB06S53bRcM

mais le temps ne s'écoule pas...c'est nous qui nous déplaçons dans le temps comme on se déplace dans l'espace mais dans le temps - malheureusement - on ne peut s'arrêter... study
avatar
ChtiGG
Sous-Chef de Gare

Date d'inscription : 16/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Ven 17 Nov 2017 - 13:31

ChtiGG a écrit:
Papy25 a écrit:le temps , le temps nous est compter ou conter;lol

https://www.youtube.com/watch?v=LB06S53bRcM

mais le temps ne s'écoule pas...c'est nous qui nous déplaçons dans le temps comme on se déplace dans l'espace mais dans le temps - malheureusement - on ne peut s'arrêter... study

Ça serait super de pouvoir faire une petite pause

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Papybricolo le Ven 17 Nov 2017 - 19:36

Moi aussi je vais enfoncer le clou haha
Wink
En menuiserie je préfère les coupe a mi-bois, tenons, mortaises etc...

Ceci dit quand j'ai baissé le plancher de mon local j'ai utilisé les équerres et autres accessoires comme l'a montré Patrick...

je comprends que si tu en as beaucoup (ceci te décourage) et les coupes mi-bois il faut être très très rigoureux dans la découpe....

Si tu choisi les équerres tu peux utiliser les gros trous qu'il y a sur ces équerres et y mettre des gros boulons 8 ou 10mm avec une rondelle et un écrou à l'opposé de l'équerre et là c'est indestructibles...

Moi perso je le ferai sur le pourtour (éventuellement) avec les équerres

Et les tasseaux intermédiaires soit tu mets des chevilles comme l'a montré Serge mais il vaudrait mieux coller soit des tires fonds de 6mm (la longueur serait l'épaisseur du tasseaux + 1 fois et demi la longueur exemple pour un tasseau de 30 mm tu peux mettre un tire fond de 75mm (ne pas oublier de faire un avant trou dans le tasseau et de graisser pour ne pas éclater le bois (surtout si c'est du sapin...)

Sinon tu peux mettre des tire fonds partout...

voir dans les cercles rouges


______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et joyeuses fêtes Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par marcusbertop le Ven 17 Nov 2017 - 19:59

sonata31 a écrit:
Capitole a écrit:Bonjour.

Belle infrastructure en prévision Louis Wink

N'oublie pas de jeter un coup d’œil sur le L-Girder très rapide et facile à mettre en œuvre, tout en étant léger et malléable à souhait.

Hello Patrick

J'avais vu le principe des l-girder mais cela me semble un peu léger, et puis je pense que mes chevrons de 95x45 (que je possède déjà) s’adapteront mieux à la structure décrite
Par contre je vais voir pour un assemblage mi-bois ce que cela donne

Louis

J'ai construit l'ossature de mes deux modules de mon réseau bien plus modeste que le tiens avec la technique du L-girder. C'est mon 3ème réseau! Le plus aboutis, celui que je terminerai, et j'avoue que j’apprécie ce type de montage. C'est très solide et assez léger!!!

Pour un projet comme le tiens, il faut faire des choix, c'est certain. Le L-Girder est très pratique en s'appuyant sur les murs.
Voir ici: http://www.sumidacrossing.org/LayoutConstruction/LGirder/

Au final, je dirai qu'il n'y a pas de montage type. Je pense que mes camarades seront d'accord. Il faut s'inspirer, s'adapter et décider! Et si on a le temps, on teste!!!!
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Sam 18 Nov 2017 - 8:11

Merci à tous pour vos conseils, je vais réfléchir à tout cela

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Serge de bollène le Sam 18 Nov 2017 - 8:26

Papybricolo a écrit:...ne pas oublier de faire un avant trou dans le tasseau et de graisser pour ne pas éclater le bois (surtout si c'est du sapin...)
Tu écris graisser, j'aurais plutôt parler de paraffiner le pas de vis, à défaut (mais ça marche très bien aussi) le savonner ou le frotter à la bougie. Wink
avatar
Serge de bollène
Chef de manoeuvre

Date d'inscription : 03/12/2014
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Papybricolo le Sam 18 Nov 2017 - 9:21

Serge de bollène a écrit:
Papybricolo a écrit:...ne pas oublier de faire un avant trou dans le tasseau et de graisser pour ne pas éclater le bois (surtout si c'est du sapin...)
Tu écris graisser, j'aurais plutôt parler de paraffiner le pas de vis, à défaut (mais ça marche très bien aussi) le savonner ou le frotter à la bougie. Wink

Tu as raison Serge j'ai écris cela dans le sens d'utiliser un corps gras...

L'idéal c'est le (1) suif (j'en ai dans mon atelier) que mon boucher m'a donné. Il  faut faire chauffer une petite boite de conserve (au bain marie) dans laquelle on met les morceaux de gras et une fois refroidit (il y en a pour des années) on peut l'utiliser pour beaucoup de choses...

(1) Graisse d'animal herbivore, (bœuf, mouton) composée principalement de stéarine et d'oléine (cette graisse fondue qui servait autrefois à la fabrication de chandelles, de bougies, d'onguents, de savons et de produits de graissage, cierges, savons...)

Pour en revenir aux cadres porteurs de Louis :

Fait ATTENTION tu as des niveaux différents et des hélicoïdales...il faut avoir accès dessous les différents niveaux Wink


______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et joyeuses fêtes Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Papy25 le Sam 18 Nov 2017 - 10:49

mon grain de sel; lol

à l'emplacement des hélicoïdales je ferai un renfort autour et rien au milieu pour l’accès

c'est mon avis , après c'est souvent la galère quant il faut y accéder.

mieux prévoir que guérir c'est bien connu

@+

avatar
Papy25
Sous-Directeur de la Salle d'attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Sam 18 Nov 2017 - 10:58

C'est pour cela que tous vos conseils sont précieux
Tant que rien n'est construit tout est modifiable

Encore merci à tous

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Madabal le Dim 19 Nov 2017 - 0:48

J'aimerais te faire une remarque technique.
Où penses-tu installer ton matériel électronique de détection et rétro-signalisation ?
Un petit conseil, prévois un accès simple et pratique :
a/ en façade (panneau avec porte)
ou
b/ par dessus : dans une sorte de tiroir fixe accessible par des trappes décorées, élément du décore que tu soulèves. C'est très intéressant de travailler debout pour installer ton matériel, mais aussi et surtout pour dépanner sans être dans des positions inconfortable sous le réseau.

______________________________________________________________________________________________
David.

Mes coups de cœur :
Agenda des bourses d'échanges actualisé :
http://users.skynet.be/sky34004/bourse.html
par Michel Marin

Module N Abyss-Express

DIGITAL : CDM-Rail Logiciel de dessin, simulation et contrôle du réseau.

Rénovation des anciennes locos Jouef : http://iprod-ho.e-monsite.com/
avatar
Madabal
Administrateur

Date d'inscription : 03/02/2012
Echelle(s) que je pratique : Z , HO, N module FTM , G. Louche sur le 0
Digital - Analogique : Digital CDM-Rail

http://www.lesamisdurailftm.net/

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Dim 19 Nov 2017 - 11:47

Madabal a écrit:J'aimerais te faire une remarque technique.
Où penses-tu installer ton matériel électronique de détection et rétro-signalisation ?
Un petit conseil, prévois un accès simple et pratique :
a/ en façade (panneau avec porte)
ou
b/ par dessus : dans une sorte de tiroir fixe accessible par des trappes décorées, élément du décore que tu soulèves. C'est très intéressant de travailler debout pour installer ton matériel, mais aussi et surtout pour dépanner sans être dans des positions inconfortable sous le réseau.

C'est pour cela que je prends mon temps afin d'avoir un maximum de conseils
Merci

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Dim 28 Jan 2018 - 11:26

Hello

Un peu absent ces derniers temps, mais d'autres activités m'ont accaparé : finalisation de ma petite salle cinéma, conception d'un abri pour un télescope
Ce qui fait que la pièce qui doit accueillir le réseau est encore bien encombrée
J'ai quand même pris le temps de revisiter mon projet et de simplifier légèrement : j'ai gardé une seule gare cachée, mais plus grande
En détail cela donne

Implantation


Plan global du réseau


Niveau (-1) - Gare cachée, boucles de retournement

Hauteur du niveau : 965 mm
Entraxe entre les voies : 55 mm
Rayon minimum voies de stockage : 645 mm
Rayon minimum boucles de retournement : 610 mm
Aiguilles utilisées : SL-E191, SL-E192
Longueur voies de stockage : environ 35 m

Rampes hélicoïdales

Rayon voie extérieure (voie montante) : 700 mm
Pente voie extérieure : 2.07 %
Rayon voie intérieur (voie descendante) : 645 mm
Pente voie intérieure : 2.24 %
Hauteur entre chaque tour : 91 mm
Raccordement bas
Hauteur début : 965 mm
Hauteur fin : 969 mm
Longueur : 320 mm
Pente : 1.25 %
Raccordement haut
Hauteur début : 1196 mm
Hauteur fin : 1200 mm
Longueur : 320 mm
Pente : 1.25 %

Niveau (0) - Gare de passage

Hauteur du niveau : 1200 mm
Rayon minimum visible : 914 mm
Rayon minimum voie de quai : 1252 mm
Largeur quai : 74 mm
Distance voie-quai : 21 mm
Entraxe des voies de part et d'autre du quai : 116 mm
Longueur quai côté voie unique : environ 3200 mm
Longueur quai voie principale : environ 4400 mm
Aiguilles utilisées : SL-E195, SL-E196

Niveau (0) – Gare marchandises

Hauteur du niveau : 1200 mm
Rayon minimum : R = 914 mm
Longueur voies de triage : environ 4400 mm
Aiguilles utilisées : SL-E195, SL-E196

Niveau (0) – Voie double principale

Hauteur du niveau : 1200 mm
Rayon minimum : 610 mm
Rayon minimum visible : R = 915 mm

Niveau (0) - Ligne voie unique

Rayon minimum : 610 mm
Pente : 2 %
Raccordement bas
Hauteur début : 1200 mm
Hauteur fin : 1203 mm
Pente : 1.25 %
Longueur : 240 mm
Raccordement haut
Hauteur début : 1297 mm
Hauteur fin : 1300 mm
Pente : 1.25 %
Longueur : 240 mm
Longueur voie sous tunnel : environ 1300 mm
Aiguilles utilisées : SL-E186, SL-E187
La voie se dédouble sous le tunnel afin de permettre le croisement d'un train montant avec un train descendant, et de simuler un parcours plus important en stoppant le train un certain temps sous le tunnel

Niveau (+1) – Gare terminus

Hauteur du niveau : 1300 mm
Largeur de quai : 50 mm
Longueur de quai : environ 850 mm
Distance voie-quai : 21 mm
Entraxe des voies de part et d'autre du quai : 92 mm
Aiguilles : SL-E191, SL-E192, SL-E187

Niveau (+1) – Dépôt

Pente voie d'accès : 2.5 %
Raccordement bas
Hauteur début : 1200 mm
Hauteur fin : 1204 mm
Pente : 1.6 %
Longueur : 250 mm
Raccordement haut
Hauteur début : 1280 mm
Hauteur fin : 1286 mm
Pente : 1.6 %
Longueur : 250 mm
Rayon minimum : 610 mm
Aiguilles : SL-E191, SL-E192

Je crois tenir la version définitive, à moins que vous ayez des remarques à faire sur des corrections ou améliorations

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Capitole le Dim 28 Jan 2018 - 18:22

Bonjour Louis.

Puisque tu supprimes un étage de garage caché, peut être pourrais-tu augmenter la capacité de celui restant. Pour la même largeur que toi, soir 65 cm, mes garages contiennent 12 voies parallèles.
D'autre part, afin de gagner en longueur de voie, tu pourrais au lieu de boucler en voie unique (en bas) ce qui te laisse 6 voies utilisables dans ton cas plus une voie de passage, tu pourrais faire 6 voies aller, et 6 voies retour, cela permet de décaler les aiguilles et donc de rallonger les voies, mais surtout d'égaliser leurs longueurs. Dans ce cas il y a 2 voies de passage, d’où gain de fluidité dans la circulation.
Je me permets de placer une capture d'écran de mon TCO afin d'illustrer mes explications :


N'oublie pas que je reste à ta disposition pour te donner davantage d'explications.
avatar
Capitole
Pilier du wagon-bar

Date d'inscription : 02/10/2012
Echelle(s) que je pratique : H0 - 0m
Digital - Analogique : Digital avec Ecos, RRTC

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Lun 29 Jan 2018 - 9:21

Hello Patrick

Merci pour tes suggestions
Je vais essayer pour voir comment modifier cela

Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Lun 29 Jan 2018 - 14:55

Voici ce que j'arrive à faire au mieux : j'ai deux fois quatre voies car la partie du fond ne fait que 55 cm de large

Vue global de la gare cachée


Détail haut


Détail bas


Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par sonata31 le Lun 29 Jan 2018 - 16:05

Exemples de trajets

Train provenant de la rampe hélicoïdale située en bas du plan



Train provenant de la rampe hélicoïdale située en haut du plan



Louis
avatar
sonata31
Chef de manoeuvre

Date d'inscription : 10/09/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Le projet en HO de sonata31

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
