Coeur d'aiguille et talonnage

Message par fcot2002 le Mar 10 Avr 2018 - 9:28

Bonjour @ tous ! Coucou

J'ai bien parcouru, et appris, les différents post sur l'alimentation des cœurs d'aiguilles, mais une question reste en suspend dans mon "esprit" :

quid de l'alimentation d'une aiguille talonnable ? Je précise talonnable en permanence donc sans obligation d'être motorisée. A part détecter sur quelle voie arrive le train et enclencher un relais je ne vois pas beaucoup de solution.

Vos avis ?

Merci
avatar
fcot2002
Garde barrières

Date d'inscription : 05/04/2018
Echelle(s) que je pratique : HO / O
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par Capitole le Mar 10 Avr 2018 - 10:40

Bonjour.

Une aiguille talonnable, ne pourra effectivement pas avoir un cœur polarisé commandé par le moteur de l'aiguille, donc soit il faudra passer par un artifice (relais ou autre) commandé de façon plus ou moins aléatoire.

Je ne pourrai que recommander de motoriser cette aiguille, cela règlera le problème et apportera un fonctionnement et des circulations sans faille. Sans pour cela être beaucoup plus onéreux au final, qu'un autre système.
avatar
Capitole
Pilier du wagon-bar

Date d'inscription : 02/10/2012
Echelle(s) que je pratique : H0 - 0m
Digital - Analogique : Digital avec Ecos, RRTC

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par fcot2002 le Mar 10 Avr 2018 - 11:57

Hello ! Coucou

Merci Patrick de ta réponse.

Oui c'est la solution la plus simple et fiable, mais... Elle oblige à jouer de l'aiguillage à chaque train.

Je m'explique les deux aiguilles concernées sont situés en sorties de gare de passage (on ne s'y arrête pas toujours). Donc aujourd'hui il faut, lors de basse vitesse, pousser le train qui évidemment stop sur le cœur. Si je passe plus vite ça "hoquette" mais ça passe.

Je penche plus, peut-être moins fiable, à 2 ILS dans les voies, un relais bistable alimenté par les fils de rails. L'ILS déclenchera la polarisation désirée via le relais.

A vu de pif j'en ai pour 1€ par aiguille (2 ILS + 1 relais bistable) plus les aimants déjà sous les locs.

A part comme ça je ne vois pas comment faire.

@+
avatar
fcot2002
Garde barrières

Date d'inscription : 05/04/2018
Echelle(s) que je pratique : HO / O
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par Le Dépot le Mar 10 Avr 2018 - 12:55

cela peut se faire sans moteur, mais ça implique un arrêt avant l'aiguille avec un inverseur de courant pour le coeur. Alors soit avec un détecteur, soit une pédale de commande si tu es en analogique. On a utilisé souvent ce système en N.
avatar
Le Dépot
Pilier du wagon-bar

Date d'inscription : 22/09/2013
Echelle(s) que je pratique : 1/148, HOn3, 0 extérieur
Digital - Analogique : Analogique et un petit réseau en digital

http://mestrainsmacuisine.over-blog.com/http://passion-train-mil

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par Jacquemer2512 le Mar 10 Avr 2018 - 17:45

Pourrais-tu nous envoyer un petit dessin des trois voies concernées, qui nous fasse voir aussi bien l'entrée que la sortie de la gare. Parce que j'ai une petite idée de quelque chose qui pourrait t'éviter d'équiper toutes tes machines d'un aimant.....

sortieporte
A Bientôt
Jacques
avatar
Jacquemer2512
Oscar du Transformateur/Réparateur/Système "D"

Date d'inscription : 20/03/2007
Echelle(s) que je pratique : Constructeur en H0 mais passionné en toutes échelles.
Digital - Analogique : Analogique 2 rails courant continu non pulsé.... Depuis peu, apprentissage en digital

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par fcot2002 le Mar 10 Avr 2018 - 18:23

Hello Coucou

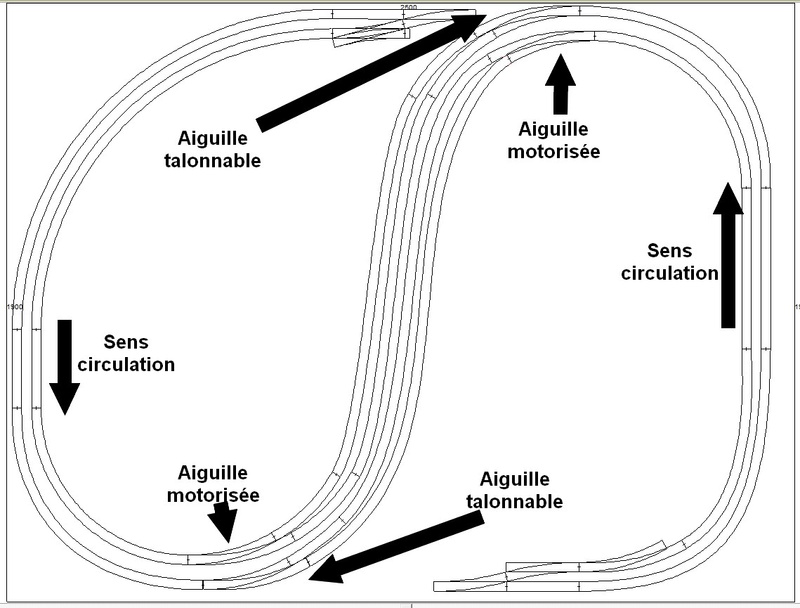

Voici un schéma simplifié.

Pour le courant je suis en analogique et j'ai fais simple : forme os de chien. (deux boucles cachées sous les grandes courbes)

Une idée serait de "lier" les aiguilles d'entrées avec leurs jumelles de sorties, sauf que des fois on s'arrête et des fois non... Si je m'arrête sur une voie l'autre étant libre un convoi peut me dépasser et donc commander la polarisation de l'aiguille de sortie.

avatar
fcot2002
Garde barrières

Date d'inscription : 05/04/2018
Echelle(s) que je pratique : HO / O
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par PSX le Mar 10 Avr 2018 - 18:54

du coup c'est enfantin... si tes deux aiguilles motorisées alimentent le coeur d'aiguille local, il suffit de tirer un fil entre les deux pointes de coeur (la motorisée et la talonnable)
La position de l'aiguille alimentera les 2 coeurs
avatar
PSX
Ingénieur en chef de la machine à café

Date d'inscription : 06/06/2006
Echelle(s) que je pratique : Réseau H0 + Dioramas
Digital - Analogique : Analogique 2R + projet digital

http://lereseaudepsx.e-monsite.com/

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par fcot2002 le Mar 10 Avr 2018 - 19:32

Hello Coucou

Tellement enfantin que je n'y ai pas songé !  Gogol  Gogol

Excellent car même si un train s'arrête, il devra être protégé par l'aiguille entrante et donc changer la polarité de la sortante.

Et je ne joue que d'une aiguille, même si mes deux trains sont arrêtés en gare, celui qui redémarrera devra avoir son aiguille d'entrée correctement orientée.

Comme quoi on va souvent chercher midi à quatorze heure.

Merci!
avatar
fcot2002
Garde barrières

Date d'inscription : 05/04/2018
Echelle(s) que je pratique : HO / O
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Coeur d'aiguille et talonnage

Message par Jacquemer2512 le Mar 10 Avr 2018 - 21:08

Voilà, Christophe a deviné ce que je voulais te proposer............

sortieporte
A Bientôt
Jacques
avatar
Jacquemer2512
Oscar du Transformateur/Réparateur/Système "D"

Date d'inscription : 20/03/2007
Echelle(s) que je pratique : Constructeur en H0 mais passionné en toutes échelles.
Digital - Analogique : Analogique 2 rails courant continu non pulsé.... Depuis peu, apprentissage en digital

Revenir en haut Aller en bas
