Message par KOBDEN CHARLEY le Jeu 14 Juin 2018 - 19:18

Bonjour à tous,

J'ouvre une nouvelle page pour vous présenter les petits détails ajoutés sur ce réseau. J'en profiterais aussi
pour vous montrer les diverses transformations effectuées sur les deux petites Porter Bachmann.
Leur mise en peinture + patine, ainsi que la construction de petits wagons US.
Je vais commencer, par la reproduction d'une petite berline de mine complétement destroy, abandonnée parmi
les herbes folles, & autres détritus & pièces rouillées.


Pour réaliser celle-ci, je me suis inspiré de celle de chez Grandt-Line, que j'avais en double dans mes tiroirs.

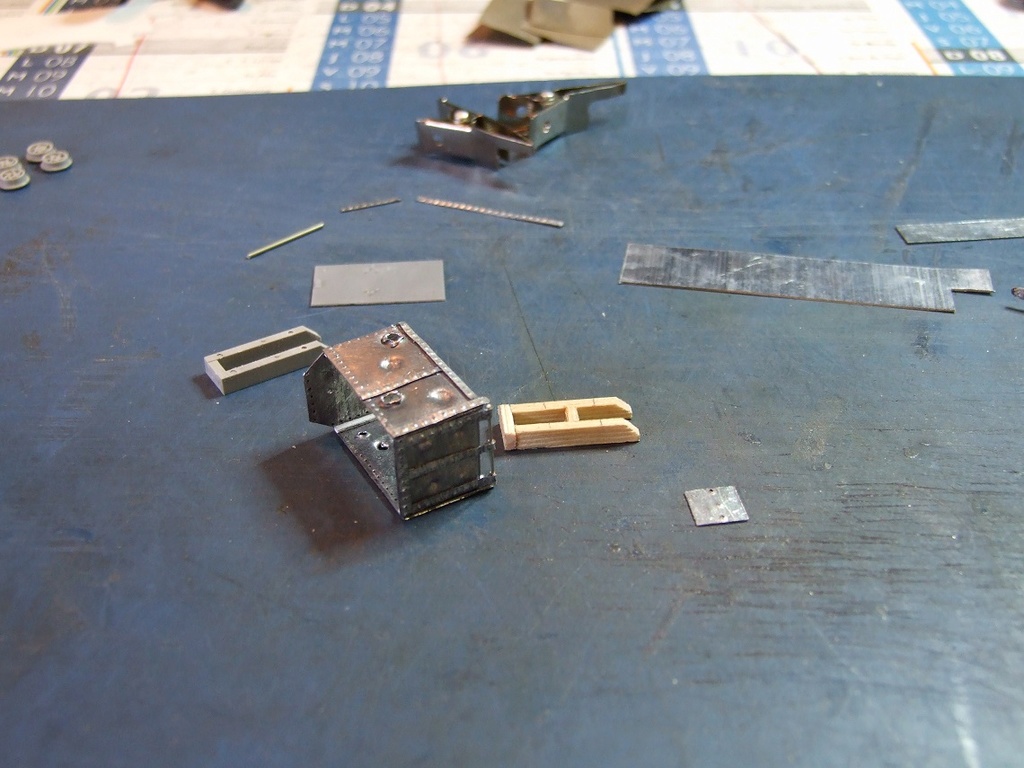

Il m'a suffit de refaire toutes les pièces à l'identique, mais pas en plastique, mais en feuille d'étain.
Seul le châssis a été réalisé dans du profilé de tilleul, en respectant les mêmes dimensions de celui en plastique.


La feuille d'étain est un régal à travailler, par-rapport à la carte plastique qui reste bien moins malléable.
Mais c'est surtout pour reproduire les divers trous & bosses, que la feuille d'étain trouve là son grand pouvoir de
séduction & son réalisme.


Les lignes de rivets, sont toujours réalisées à la roulette de cordonnier.


Les quatre supports d'essieux ont été posés, ainsi que le système de basculement de la berline. C'est d'ailleurs cette
pièce qui était la plus délicate à reproduire. Même si celle-ci n'a pas été rendue fonctionnelle; il fallait quand même la faire.


Là voilà peinte & patinée, et mise en situation parmi le dépotoir de la mine.


Les roues en plastique du Kit, ont été remoulées en prenant leurs empreintes dans de la pâte à modeler. Les tirages ont été
effectués avec du Syntofer.
Je voulais donner à ces roues, un aspect bouffé partiellement par la rouille. La grande roue à droite, est une vieille roue de chez
Jouef en HO. J'ai diminué son boudin monstrueux, avec mon tour à métaux.


J'ai aussi placé quelques coupons de rails (code 70), qui ont été abandonnées après leurs déposes.


Idem aussi pour ces vieilles traverses qui ont été changées à cause de leurs usures & de leurs éclatements.


J'ai aussi voulu reproduire le Push-Car, que l'on aperçoit sur une des photos du bouquin de Darryl Murrat.
Pour le réaliser, je me suis inspiré d'un modèle de chez Grandt-Line (toujours eux Rolling Eyes ) trouvé sur leur catalogue.
En plus celui-ci se trouvait dessiné à l'échelle du 48ème.
Les deux brancards sont taillés dans du profilé en tilleul, ainsi que toutes les entretoises. Les planches par-contre
sont tirées dans du bois de boite de Camembert. Ce bois se trouvant comme par hasard à la bonne épaisseur de l'échelle.


Les boites d'essieux ont été aussi moulées avec du Sintofer; d'après des modèles au 1:48 en métal-blanc.
Les roues sont en HOm d'Interfer, là pareil, j'ai réduit leurs boudins avec mon tour. J'ai aussi été obligé de faire deux axes
en laiton de 1,5mm de diamètre pour enfiler les roues.


Le voilà terminé, celui-ci a été teinté aux encres aquarelle, puis les boites d'essieux ainsi que les roues ont été peintes aux
acryliques Vallejo & patinées aux pigments Mig.


Comme dans la réalité, un frein à main a été ajouté, actionnant sur un seul essieux.
A bientôt.
Charley. Salut


Dernière édition par KOBDEN CHARLEY le Ven 15 Juin 2018 - 9:41, édité 1 fois
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Skull1 le Jeu 14 Juin 2018 - 19:30

Bonsoir Charley,
Comme d'hab, très belles réalisations, que du beau.
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Papy25 le Jeu 14 Juin 2018 - 19:52

super chouette

tres beau travail de precision

bonne continuation

@+
avatar
Papy25
Directeur de la Salle d' attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Miriva le Ven 15 Juin 2018 - 9:44

Bravo et merci pour ces explications. Toujours aussi passionnant.

______________________________________________________________________________________________
Amicalement, Christian
[color=indigo][i]Si on se préoccupait de l'achèvement des choses, on n'entreprendrait jamais rien...
avatar
Miriva
Modérateur

Date d'inscription : 27/01/2012
Echelle(s) que je pratique : Du N ou H0e à la maison, et du H0 à Miniworld Lyon.
Digital - Analogique : Digital.

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Patniste le Ven 15 Juin 2018 - 10:39

Toujours aussi pointu dans la reproduction du matériel Cool tirchapeau
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Beynac le Ven 15 Juin 2018 - 18:20

Bravo Bravo Bravo
avatar
Beynac
Aide mécanicien

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Sam 16 Juin 2018 - 19:32

Bonjour à tous,

Merci A vous pour vos appréciations.
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Likiki le Sam 16 Juin 2018 - 20:39

Félicitation, superbe travail.

topcool
avatar
Likiki
Sous directeur du Café de la Gare

Date d'inscription : 19/06/2011
Echelle(s) que je pratique : H0 en 3R
Digital - Analogique : Digital


http://passionnement.forumactif.org

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Lun 18 Juin 2018 - 19:42

Likiki a écrit:Félicitation, superbe travail.

topcool

Bonsoir à tous,

Merci Christian de tes compliments.
Quelques petits détails supplémentaires notamment sur le Push-Car.
Je vous passe deux photos du livre de Darryl Murrat (the Dolly Varden Mine) qui mon inspiré les petits +
de mon réseau.


Le Push-Car à trouvé son emplacement au pied de la tour de chargement (Ore Bin). J'ai placé sur celui-ci, les divers outillages
pour la réfection des voies. En premier plan on voit le pied de biche pour retirer les spikes, derrière le maillet pour les enfoncer.
Derrière le frein à main, un seau en métal rempli de spikes & deux clefs pour déboulonner les éclisses.


De ce coté là on aperçoit la pince à porter les rails, + la pioche pour retirer les traverses, il me reste à installer la pelle
pour combler le ballast.


Sur la photo du bouquin le Push-Car à gauche, c'est pas tout à fait le même que j'ai reproduit, d'ailleurs celui-ci porte
quelques sacs de minerai d'argent. Sur la droite cette caisse à claire-voie, dont je ne sais pas à quoi elle peut servir Question


Cette caisse a été placée de ce coté là, car devant elle risquait d'engager le gabarit. Celle-ci à reçu des tuyaux pour quel
utilisation, là mystère Question


Voilà pour la finition de ce coté de la mine. Je suis entrain de travailler sur les détails des deux petites Porter.
A bientôt pour la suite.
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Alice 50 le Lun 18 Juin 2018 - 21:57

Je viens de remonter ton post ! je suis bluffée !!! Bravo
avatar
Alice 50
Contrôleur

Date d'inscription : 10/06/2018
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation : digital

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Likiki le Lun 18 Juin 2018 - 22:06

Tout a fait, c'est bluffant de réalisme.

Difficile de savoir si c'est la réalité ou du modélisme.

applaudir
avatar
Likiki
Sous directeur du Café de la Gare

Date d'inscription : 19/06/2011
Echelle(s) que je pratique : H0 en 3R
Digital - Analogique : Digital


http://passionnement.forumactif.org

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Beynac le Mar 19 Juin 2018 - 11:16

Bravo Bravo Bravo
avatar
Beynac
Aide mécanicien

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Pegase le Mar 19 Juin 2018 - 20:06

Super ambiance:Bravo: moi je sait pas
avatar
Pegase
Mécanicien de manoeuvre

Date d'inscription : 05/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Intellibox alim : 1 transfo torique 12 V 2 x 300 wts

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Evelyne le Mar 19 Juin 2018 - 22:53

Bonsoir,

Vraiment du beau travail
Apllaudit Apllaudit Apllaudit Apllaudit
avatar
Evelyne
Directeur de la compagnie des wagons bar

Date d'inscription : 06/10/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Mer 20 Juin 2018 - 9:08

Merci  A vous toutes & tous pour vos appréciations. Very Happy
A +
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Hubertrain le Sam 23 Juin 2018 - 8:04

Charley , c'est l'expert dans l'art du détail , on ne sait plus quoi dire !  topcool applaudir
avatar
Hubertrain
Sous-directeur de la compagnie des wagons bar

Date d'inscription : 15/06/2013
Echelle(s) que je pratique : H0 époques III-IV-V - H0m/H0e et G
Digital - Analogique : Digital ESU Ecos 2 et LENZ pour le HO , analogique pour le H0m/H0e et le G

http://derneville.jimdo.com

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Beynac le Sam 23 Juin 2018 - 8:19

On peut dire ceci:     Bravo Bravo Bravo
avatar
Beynac
Aide mécanicien

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Patniste le Sam 23 Juin 2018 - 9:06

+1 Mais ça fait court quand on voit ce travail
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Sam 23 Juin 2018 - 11:55

Bonjour à toutes & à tous,

Merci A vous toutes & tous pour vos compliments.
(Moi-même ne sais plus quoi dire pour vous remercier). scratch
Amicalement.
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Ven 9 Nov 2018 - 11:47

Bonjour à toutes & à tous,

Quelques petits + sur le " Silver-Creek RR"; j'ai réalisé pour commencer trois petits wagons: un fourgon bagages, une voiture de voyageurs, et je suis entrain de terminer
un petit caboose sans guérite.
Tous ces wagons ont été inspirés de ceux de la firme artisanale Anglaise "Chivers-Finelines" aujourd'hui disparue. Comme je possède un exemplaire de chaque wagon
il m'a été facile de scanner recto-verso toutes les pièces de ces kits, en relevant sur celles-ci toutes les dimensions utiles pour pouvoir les reproduire.



Le châssis a été confectionné dans des profiles de tilleul, idem aussi pour le plancher ainsi que les traverses de chocs.
Les caisses ont été tirées dans du samba de 1mm & de 0,5mm, ce qui m'a fait une épaisseur totale de 1,5mm conforme
à l'épaisseur des parois des kits. J'ai passé à peu près 5 heures pour chaque wagon peinture & patine comprise.


Quelques pièces de détails de chez Grandt-Line ont terminées ces petits wagons. Autre petite précision: les boogies proviennent de chez BVM
artisan Américain qui à pris depuis sa retraite, & dont ses productions n'ont pas été reprisent.


Les scannes de toutes les pièces de chaque kits.




La voiture de voyageurs en cours de finition; l'aménagement intérieur (banquette) m'a été offert par mon camarade Gilbert Gribi.
Il me reste de quoi faire l'aménagement d'une autre voiture voyageurs; ces banquettes ont été découpées au laser dans du carton-bois par Gilbert.


J'ai aussi doté cette voiture d'un éclairage avec une ampoule de 16v avec des prises de courant fixées sur un des boogies.


Arrivée en gare de Silver-Creek. J'ai d'autres wagons en cours de construction de prévu, notamment un flat-car, un box-car, & un autre caboose avec une guérite.


Le convois redémarre pour aller vers sa destination; le convois de voyageurs est prévu uniquement pour la ligne du bas vers la coulisse.
La ligne montante vers la mine est réservé pour les berlines transportant le minerai d'argent.


Le convois s'engage dans la tranchée.




Et s'engage dans le tunnel qui est l'ailleurs de ce micro réseau.
Ces wagons & ceux en cours de construction, seront visible à Rail-Expo dans quinze jours.
A +
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Patniste le Sam 10 Nov 2018 - 9:18

Magique comme toujours
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par BB15030 le Sam 10 Nov 2018 - 9:39

Que du lourd Bravo tirchapeau
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Papybricolo le Sam 10 Nov 2018 - 20:28

Toujours aussi beau ici 😉

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et bonne journée Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Skull1 le Sam 10 Nov 2018 - 20:45

Bonsoir Charley,
Travail toujours aussi remarquable, un vrai régal pour le yeux.
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Dim 11 Nov 2018 - 13:40

Bonjour à toutes & à tous,

Merci  A vous tous pour votre gentillesse.
J'espère voir certains d'entre vous à Rail-Expo; n'hésitez pas à venir me faire une petite visite on pourra faire connaissance.
A +
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Colorado87 le Lun 12 Nov 2018 - 13:37

les américains ont Labelle pour les wagons en bois la france a Charley décoration haut de gamme en plus
avatar
Colorado87
Mécanicien de manoeuvre

Date d'inscription : 01/02/2014
Echelle(s) que je pratique : H0 n3
Digital - Analogique : Digital Lenz

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Patniste le Mar 13 Nov 2018 - 10:13

Tu as entièrement raison Jean Louis
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Ven 16 Nov 2018 - 8:52

Bonjour à toutes & à tous,

Colorado87 a écrit:les américains ont Labelle pour les wagons en bois la France a Charley décoration haut de gamme en plus

Merci  A vous deux, mais je suis à des années lumières de rivaliser avec  "La Belle Woodworking" qui pratique la découpe laser ainsi que le fraisage
numérique; moi je n'utilise que mon cutter & mon réglet. Embarassed
J'ai quelques wagons en HOn3 de leurs productions, c'est fin voir très fin. topcool
Du beau boulot comme on aimerait en trouver en France. Rolling Eyes
Merci encore.
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Papy25 le Ven 16 Nov 2018 - 9:03

wouah!; wouah!; là c'est le top du top!

grandiose magnifique , çà c'est du beau réseau.

qualité, finesse et dextérité dans le travail

grand chapeau et bravo @ toi Charley.

continu @nous faire rêver @+

@+
avatar
Papy25
Directeur de la Salle d' attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Lun 19 Nov 2018 - 10:09

Papy25 a écrit:wouah!; wouah!; là c'est le top du top!

grandiose magnifique , çà c'est du beau réseau.

qualité, finesse et dextérité dans le travail

grand chapeau et bravo @ toi Charley.

continu @nous faire rêver @+

@+

Bonjour à toutes & à tous,

Un grand Merci  Guy de ta gentillesse, mais c'est pas grand chose ! Embarassed Embarassed
A bientôt peut-être à Rail-Expo.
Charley. Salut
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Sam 1 Déc 2018 - 14:12

Bonjour à toutes & à tous,

Rentrée depuis lundi après-midi de Chartres-Expo, je me suis remis au travail après cette récréation de trois jours.
J'ai donc commencé à monter les deux wagons qui étaient présentés en pièces détachées sur mon stand, & dont les
visiteurs ont pu apprécier la réalisation, ainsi que les deux premiers construit attelés à la petite Porter Embarassed



Le petit Caboose sans guérite & le Flat-Car sont partiellement montés. Je vais avoir à les teinter, puis les peindre
avec le fameux rouge Red-Caboose de chez Floquil.



Le toit du Caboose va recevoir sa toile goudronnée, faite dans un rectangle de papier crépon ultra-fin. Ensuite
ce toit sera collé sur la caisse après peinture de ces deux éléments. La caisse par-contre restera amovible du
châssis, par quatre petits aimants fixés à l'intérieur dans chaque angles.


Les mains courantes qui ont été formées, attendent sagement dans une boite d'être fixées après la mise en peinture de la caisse.
Le volant de frein est pour l'instant simplement enfiché, il sera collé en dernier.



La cheminée en métal-blanc d'origine Chivers, sera remplacée par une de construction personnelle.



Le Flat-Car qui reste le wagon le plus simple à réalisé, celui-ci m'a pris 2h30 de confection. Il sera chargé de poteaux de mine
qui va me permettre de cacher le bon lestage de ce wagon plat.



Sur ce Flat-Car, il me reste à fixer les deux attelages Kadee.
Je ne vous cacherais pas, que j'ai deux autres wagons en cours de construction: un Box-Car & un autre Caboose avec guérite.
A bientôt !
Charley. tirchapeau
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Patniste le Dim 2 Déc 2018 - 8:49

Encore des merveilles, tes wagons bruts de décoffrage sont magnifiques, une fois peint je pense qu'ils seront encore plus beau
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par BB15030 le Dim 2 Déc 2018 - 9:17

De l'orfèvrerie à l'état pur Very Happy photo
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Dim 2 Déc 2018 - 19:40

Patniste a écrit:Encore des merveilles, tes wagons bruts de décoffrage sont magnifiques, une fois peint je pense qu'ils seront encore plus beau

Bonsoir à toutes & à tous,

Oui Patrick le bois est bien meilleur que la carte plastique, c'est un matériau plus vivant, & qui absorbe bien les teintes & toutes les peintures & patines.
On ne peut pas trop faire des effets sur de la carte plastique, celle-ci reste immanquablement inerte Rolling Eyes
& puis dans la réalité, les wagons US étaient pratiquement tout en bois.
Merci à vous deux pour vos appréciations.
Charley. tirchapeau
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Skull1 le Dim 2 Déc 2018 - 21:20

Bonsoir Charley,
Remarquablement réalisé, un vrai travail de maitre Apllaudit
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Lun 3 Déc 2018 - 13:25

Skull1 a écrit:Bonsoir Charley,
Remarquablement réalisé, un vrai travail de maitre Apllaudit

Merci  David pour ta gentillesse.

Charley tirchapeau
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Pegase le Lun 3 Déc 2018 - 15:54

Toujours du beau travail   Cool

je suis tout a fait d'accord avec toi , le bois  au toucher et plus agréable a travailler que le plastic .
il a un toucher et une odeur  de nature que na pas le PVC .
Malgré un pincement au coeur quand un arbre tombe .un peu de notre histoire s'en va avec ; reflexion
avatar
Pegase
Mécanicien de manoeuvre

Date d'inscription : 05/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Intellibox alim : 1 transfo torique 12 V 2 x 300 wts

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY le Jeu 13 Déc 2018 - 14:15

Pegase a écrit:Toujours du beau travail   Cool

je suis tout a fait d'accord avec toi , le bois  au toucher et plus agréable a travailler que le plastic .
il a un toucher et une odeur  de nature que na pas le PVC .
Malgré un pincement au coeur quand un arbre tombe .un peu de notre histoire s'en va avec ; reflexion

Bonjour à toutes & à tous,

Oui ! je suis d'accord avec toi Jean-Jacques, mais on ne fait pas d'omelette sans casser d'oeufs. scratch animé
Voici donc les deux petits wagons terminés & présentés dans leurs jus.
Commençons par le Flat-Car.


Son plancher après avoir été teinté aux encres aquarelle façon vieux bois, a été patiné aux crayons de pastel sec. Le châssis
a été traité à l'identique, sauf qu'il a été peint avec du Red Caboose de chez Floquil.


Les supports de ranchers, ont vu s'installer des anneaux d'ancrages, ainsi que leurs supports.


Le cliquet du volant du serre-frein, a été installé après peinture & patine.


Celui-ci à reçu son chargement de poteaux de mine, ces derniers ont été taillés dans du rond de Balsa.


Un Short Peavy trône sur les poteaux pour permettre leurs déchargements. Celui-ci a été fabriqué avec un pic à cocktail
tourné & réduit à la lime en carton, la pointe a été faite avec un bout de fil de métal-blanc mis en forme aussi, son crochet
& taillé dans un bout de feuille d'étain découpé au cutter.
Des chaînes & crochets ont été ajoutés sur quatre rangers.


Une vue coté serre frein.
Maintenant le caboose.


Pareil sa caisse a été traitée aux encres aquarelle couleur vieux bois; ensuite au bon endroit j'ai étalé un peu de Darwin-Gumme Pébéo.
Après séchage complet, j'ai passé sur toute la caisse du Red-Caboose Floquil. Après pour faire apparaître par endroit la couleur vieux bois
j'ai frotté avec une gomme très dure toutes les parties ou j'avais installé du Drawing-Gumme, ce qui m'a donné toutes les écailles de la peinture.


Les deux bouts de la caisse ont été traités à l'identique.


Le toit a reçu sa toile goudronnée.


La cheminée du poêle a été faite à l'indentique, avec un tube d'Evergreen de 2mm de diamètre, le chapeau & ses deux supports dans de la feuille
d'étain. La base a été tournée dans un rond de d'Elrin.



Voilà le caboose est pratiquement terminé, il est dans son jus si j'ose m'exprimer ainsi. Rolling Eyes


Le lettrage est fait avec des lettres transfert de Mecanorma de 2,5mm.


Les rambardes ont été peintes au noir sale de chez Floquil, puis patinées légèrement à la poudre de graphite pour donner
par-endroit la couleur métal usé. Par-contre sur ce wagon, les mains courante en maillechort ont été laissées brut.


Je viens de m'appercevoir dans le feu de l'action, que j'ai oublié de patiner les flancs du boogie de droite. Ce qui a été fait depuis ces photos.


Voilà les deux bestioles ont été accouplées; je suis entrain de faire un Box-Car et un autre caboose dit "Cupola" avec une guérite.
A bientôt.
Charley.  tirchapeau
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Pegase le Jeu 13 Déc 2018 - 15:21

il n' y a pas a dire ,je me répète  C'est top en particulier  le caboose avec sont serre freins  Apllaudit
le ripper de grünes  aussi  n,est pas mal  du tout.

je vois bien un petit diorama au fin fond de la foret sur une voie en légère courbe montante
avec une petite équipe de tacherons  forestier entrain d'abattre quelques  arbres .
juste le nécessaire pour ce chauffer . Cool
avatar
Pegase
Mécanicien de manoeuvre

Date d'inscription : 05/01/2017
Echelle(s) que je pratique : HO
Digital - Analogique : Intellibox alim : 1 transfo torique 12 V 2 x 300 wts

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Papy25 le Jeu 13 Déc 2018 - 21:29

merveilleux , encore un homme de grand talent avec des mains magiques.

bonne continuation

@+
avatar
Papy25
Directeur de la Salle d' attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par BB15030 Hier à 5:52

Quoi dire, il n'y a plus de mots Razz marre tirchapeau topcool applaudir
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Patniste Hier à 10:12

Michel tu m'as piqué mon idée, si toute fois j'en ai car là j'en suis baba de voir un travail aussi parfait
Bravo Charley
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par KOBDEN CHARLEY Hier à 13:59

Bonjour à toutes & à tous,

Merci  A vous tous pour vos compliments, mais c'est pas grand chose. Tout le monde peut en faire autant, il suffit de copier.
En ce qui concerne ces wagons, certains d'entre eux irons se dérouiller les roues sur mon autre réseau en On30
"The Pacific Coast Gypsum Compagny's". Certains lisent dans mes pensées; car après je pense faire un forestier
du coté de l'Orégon, avec des Shay, Helseir, & cie. Une Helseir est en commande chez le père Noël.   santa


Patniste a écrit:Michel tu m'as piqué mon idée, si toute fois j'en ai car là j'en suis baba de voir un travail aussi parfait
Bravo Charley
Merci Patrick tu est gentil, mais tu sais rien n'est parfait. Embarassed
Je souhaite à toutes & à tous un joyeux Noël. santé Champagne santa
A +
Charley santa
avatar
KOBDEN CHARLEY
Résponsable de l'horloge du quai N°3

Date d'inscription : 31/05/2013
Echelle(s) que je pratique : H0n3, On30, 1/35.
Digital - Analogique : Digital Sound Lenz & Esu Mobile Control.

http://pagesperso-orange.fr/ckobden-modelferrovi

Revenir en haut Aller en bas

Re: Les petits + de mon réseau "Silver-Creek" On30

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
