Réseau Hornby "jouet"

Message par Beynac le Sam 7 Juil 2018 - 11:26

Bonjour,
ceci est un essai d'adaptation d'un plan Hornby R8011 trakmat :

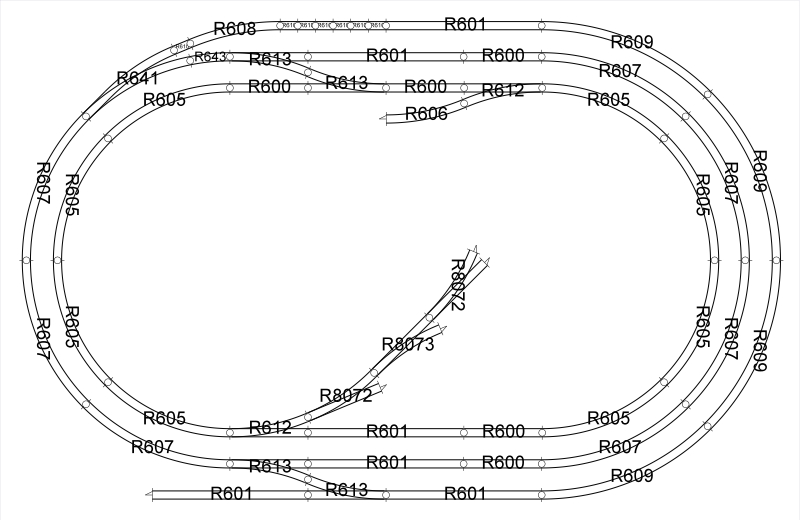

Plan Hornby R8011 original:

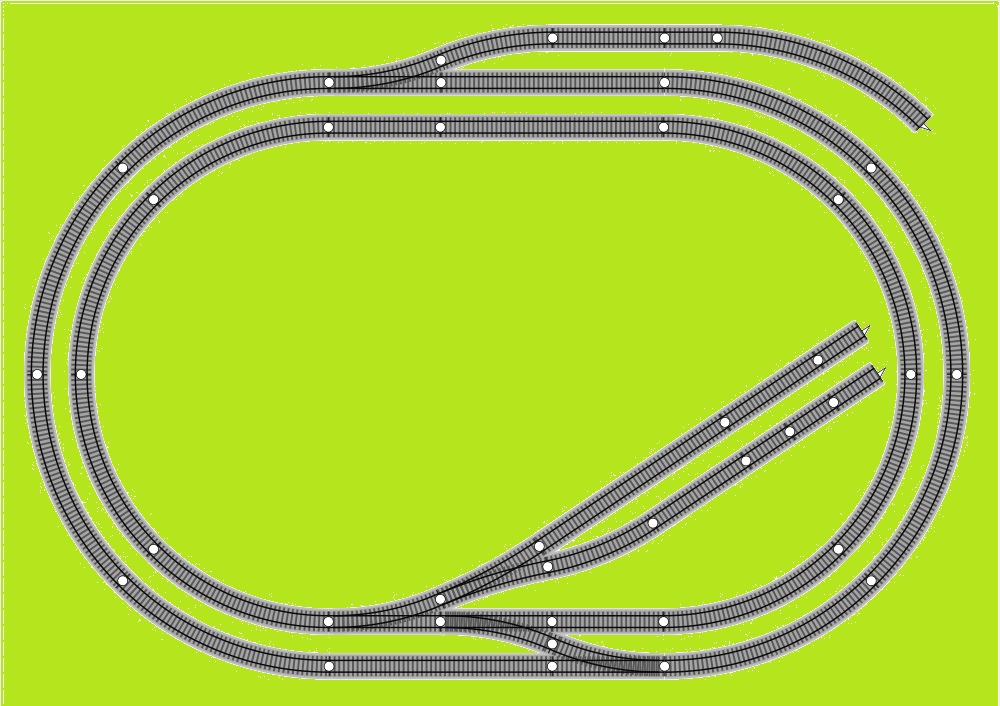

La version Anyrail (c'est la version gratuite donc limitée à 50 rails):



Ma version: voie Hornby et aiguillages Peco.



A suivre


Dernière édition par Beynac le Sam 21 Juil 2018 - 8:44, édité 2 fois

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Sam 7 Juil 2018 - 18:52

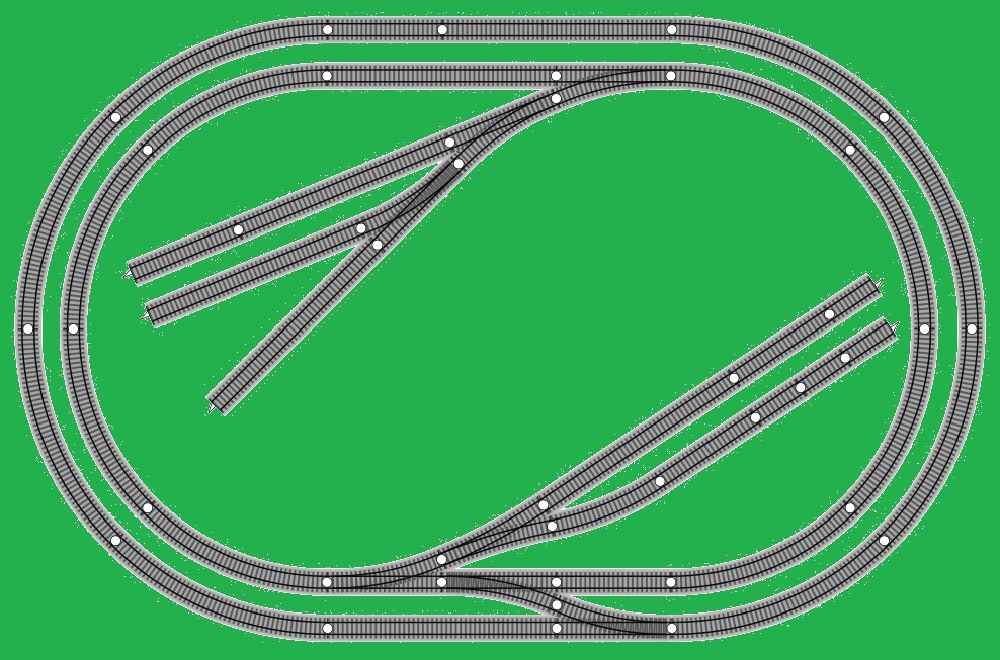

Le plan B:



A suivre

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par KLEBER le Sam 7 Juil 2018 - 20:11

salut christian et bienvenue au club!

Sympa ce petit réseau bien fonctionnel et le plan B me paraît bien.
Bonne continuation. Damien
avatar
KLEBER
Chef de manoeuvre

Date d'inscription : 02/03/2018
Echelle(s) que je pratique : HO N
Digital - Analogique : Digital

http://trainreve.centerblog.net/

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Dodesir le Sam 7 Juil 2018 - 22:15

KLEBER a écrit:salut christian et bienvenue au club!

Sympa ce petit réseau bien fonctionnel et le plan B me paraît bien.
Bonne continuation. Damien
Bien mais il faut prendre conscience qu'un réseau comme cela ne pourra être utilisé qu'avec des trains très courts (voir la longueur des voies de garage) ... en ajoutant un peu de longueur les trains pourrait être + longs.
avatar
Dodesir
Sous-Chef de Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Digital/analogique pour le réseau TestN: Lokmaus, DR5000
Analogique avec automatismes + Arduino pour les dioramas
Digital/analogique pour les T-Trak+ Arduino pour les modules T-Trak

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par KLEBER le Dim 8 Juil 2018 - 0:26

Bien mais il faut prendre conscience qu'un réseau comme cela ne pourra être utilisé qu'avec des trains très courts (voir la longueur des voies de garage) ... en ajoutant un peu de longueur les trains pourrait être + longs.[/quote]

Oui il faudrait rallonger le réseau et il faut faire attention aussi à adapter la dimension minimale de l'entraxe entre deux voies en fonction de la courbure de la voie. Si possible mettre les aiguillages plus longs et éviter de raccorder bout à bout deux courbes dont la courbure opposée  est inverse  suivant le schéma suivant,autrement dit il faut insérer une droite entre deux courbes de courbure opposée=
avatar
KLEBER
Chef de manoeuvre

Date d'inscription : 02/03/2018
Echelle(s) que je pratique : HO N
Digital - Analogique : Digital

http://trainreve.centerblog.net/

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Dim 8 Juil 2018 - 7:43

Merci! Merci! Merci! pour vos réponses. Effectivement, il n'y aura pas de TGV. Que des trains courts.
KLEBER je n'arrive pas à voir ton dessin...

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par CC 65500 le Dim 8 Juil 2018 - 11:06

Salut ! Intéressant comme réseau, qui me rappelle ceux des catalogues des bons vieux Jouef.

Kléber a voulu dire qu'il ne faut pas faire de courbe et contre courbe sans une portion minimale de rail droit entre les deux lacets. Parce que tes trains risquent de dérailler et aussi au niveau esthétique.

Je pense qu'un rail droit équivalent à la longueur de ton plus long wagon s'impose.

Bruno
avatar
CC 65500
Mécanicien de manoeuvre

Date d'inscription : 24/01/2018
Echelle(s) que je pratique : N et HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Dim 8 Juil 2018 - 12:01

Merci
J'ai refait le plan avec des courbes ayant un plus grand rayon que le R1 (R605 / 370mm): R2 (R607/440mm) et R3 (R609/510mm), mais je trouve que le réseau perd un peu du charme du tracé original. Embarassed
Les dimensions du réseau sont de 1,20 x 1,80m (en fait un 4' x 6' anglo-saxon).



A suivre

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par CC 65500 le Dim 8 Juil 2018 - 12:40

Non, c'est un beau réseau HO. J'avais à peu près le même en HO Jouef dans le temps.

Personnellement, je trouve que c'est un réseau qui mérite réflexion pour les coupures de voies afin d'éviter un court circuit, sauf si tes trains roulent dans le même sens.

Ton réseau aura le charme que tu y mettras. Le principal c'est que ce soit " TON " réseau et qu'il te plaise.

Je fais un beau réseau N très pointilleux au niveau décor mais si je devais revenir à " jouer " aux trains en HO, un réseau de ce style serait parfait. Ni prétentieux, ni modeste, c'est un bon compromis pour s'amuser.

Bruno
avatar
CC 65500
Mécanicien de manoeuvre

Date d'inscription : 24/01/2018
Echelle(s) que je pratique : N et HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par KLEBER le Dim 8 Juil 2018 - 13:42

Pour avoir la photo complète il faut cliquer dessus ...ou double-cliquer je ne sais plus..


Non celle du bogie  d'un seul bogie pour éviter l'accrochage en cas de courbe contre courbe créeant ainsi un déraillement
Damien
avatar
KLEBER
Chef de manoeuvre

Date d'inscription : 02/03/2018
Echelle(s) que je pratique : HO N
Digital - Analogique : Digital

http://trainreve.centerblog.net/

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par KLEBER le Dim 8 Juil 2018 - 13:48

Salut Bruno,
J'admire ta philososphie en matière de modélisme et dans ce monde si vaste il n y a pas que des compteurs de rivets! Quant à moi,mes constructions perso' c'est mon plaisir bien à moi là où je me sens bien , regarde mon projet ABJ expérimental imitant la rame TGV dans la rubrique matériel roulant puis sous rubriques 'créations,transformations...
avatar
KLEBER
Chef de manoeuvre

Date d'inscription : 02/03/2018
Echelle(s) que je pratique : HO N
Digital - Analogique : Digital

http://trainreve.centerblog.net/

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par CC 65500 le Dim 8 Juil 2018 - 13:53

Salut Damien.

On doit penser la même chose à peu près et j'admire tes constructions personnelles car elles sont de " TOI " et tu peux être fier. Faut se faire plaisir sans se prendre le chou avec les opinions des uns et des autres.

Bruno
avatar
CC 65500
Mécanicien de manoeuvre

Date d'inscription : 24/01/2018
Echelle(s) que je pratique : N et HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par KLEBER le Dim 8 Juil 2018 - 14:11

pour Christian;
prends bien ton temps de faire les plans . Pourquoi as tu supprimé les voies de garage? Si ton logiciel est gratuit jusqu'à 50 éléments de voie, cela ne t'empêche pas de faire ton prpre plan en s'inspirant du plan fait avec Anyrail par la suite , c'est juste une suggestion et à la limite avant de tout fixer définitivement on peut aller sur CDM rail et là c'est gratuit et tu peux allonger ton circuit comme tu veux...
Dam
avatar
KLEBER
Chef de manoeuvre

Date d'inscription : 02/03/2018
Echelle(s) que je pratique : HO N
Digital - Analogique : Digital

http://trainreve.centerblog.net/

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Dim 8 Juil 2018 - 14:41

Merci! Merci Merci! à tous pour votre participation.
Les voies de services ne sont pas supprimées mais comme elles ne modifient pas le tracé général, je les ai enlevé du plan provisoirement. Je trouve que CDM rails est moins convivial qu'Anyrail. C'est juste une opinion personnelle.



A suivre

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par KLEBER le Dim 8 Juil 2018 - 15:31

Tu peux faire des plans à partir du plan ,le plan B en l' occurence , réaliser sur une feuille de dessin bref une maquette
avatar
KLEBER
Chef de manoeuvre

Date d'inscription : 02/03/2018
Echelle(s) que je pratique : HO N
Digital - Analogique : Digital

http://trainreve.centerblog.net/

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par jpgounet le Dim 8 Juil 2018 - 18:00

KLEBER a écrit: Si ton logiciel est gratuit jusqu'à 50 éléments de voie, cela ne t'empêche pas de faire ton prpre plan en s'inspirant du plan fait avec Anyrail par la suite , c'est juste une suggestion et à la limite avant de tout fixer définitivement on peut aller sur CDM rail et là c'est gratuit et tu peux allonger ton circuit comme tu veux...
Dam

Je trouve assez surréaliste de se limiter à 50 éléments pour éviter l'achat d'un logiciel qui coute moins cher qu'un simple wagon....
avatar
jpgounet
Chef de manoeuvre

Date d'inscription : 22/03/2018
Echelle(s) que je pratique : N
Digital - Analogique : Digital piloté par Train Controller V7

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par CC 65500 le Dim 8 Juil 2018 - 20:50

Bonsoir

Je ne pense pas que l'utilisation d'un logiciel soit indispensable pour poser le plan de ton réseau car tu as les références Hornby et les différentes figures d'assemblage sur les plans de réseaux de la marque.

Bruno
avatar
CC 65500
Mécanicien de manoeuvre

Date d'inscription : 24/01/2018
Echelle(s) que je pratique : N et HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Lun 9 Juil 2018 - 10:30

Anyrail en version gratuite, même limitée à cinquante éléments, me convient parfaitement. Au pire je coupe le plan en deux morceaux. Very Happy

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Skull1 le Lun 9 Juil 2018 - 11:15

Bonjour Christian,
Pour Anyrail, le prix est relativement correct avec les possibilités offertes, c'est d’ailleurs avec celui-ci que je fais mes plans de modules.
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Le Dépot le Lun 9 Juil 2018 - 15:01

C'est une super idée
Moi qui ait la collection complète de se que Hornby Ho a produit dans les années 60, j'avais pensé me faire ce genre de réseau:Un réseau jouet par excellence.
le plan



une idée du relief


je l'avais fait avec scarm.
tu as beaucoup plus d'éléments possible avec la version gratuite
avatar
Le Dépot
Pilier du wagon-bar

Date d'inscription : 22/09/2013
Echelle(s) que je pratique : 1/148, HOn3, 0 extérieur
Digital - Analogique : Analogique et un petit réseau en digital

http://mestrainsmacuisine.over-blog.com/http://passion-train-mil

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Lun 9 Juil 2018 - 15:18

Merci! Merci! Merci!
Je me suis focalisé sur le plan de voie en oubliant totalement que je suis complètement nul en décor.marre
Encore un projet qui va dormir au fond du tiroir. Sleep

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Le Dépot le Lun 9 Juil 2018 - 16:32

Personne n'est nul en décor On trouve tout ce qu'il faut pour nous aider
avatar
Le Dépot
Pilier du wagon-bar

Date d'inscription : 22/09/2013
Echelle(s) que je pratique : 1/148, HOn3, 0 extérieur
Digital - Analogique : Analogique et un petit réseau en digital

http://mestrainsmacuisine.over-blog.com/http://passion-train-mil

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par CC 65500 le Lun 9 Juil 2018 - 16:43

Parce que tu crois, qu'avant de faire mon réseau, je savais planter un arbre ?

Comme dit plus haut, il y a tout ce qu'il faut dans le commerce pour faire de la belle et simple déco à prix modique.

Pourquoi ton projet irait donc dormir au fond d'un tiroir ???

Bruno
avatar
CC 65500
Mécanicien de manoeuvre

Date d'inscription : 24/01/2018
Echelle(s) que je pratique : N et HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Lun 9 Juil 2018 - 18:08

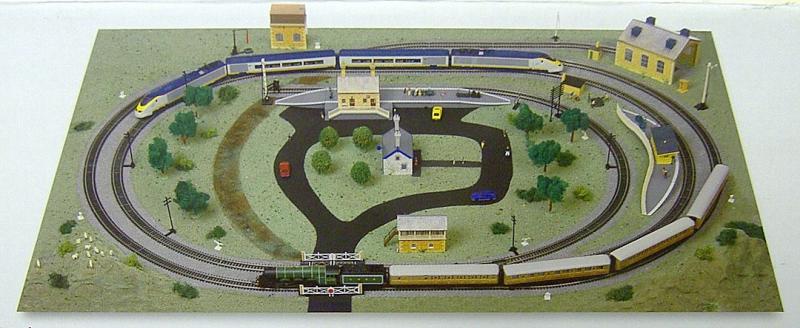

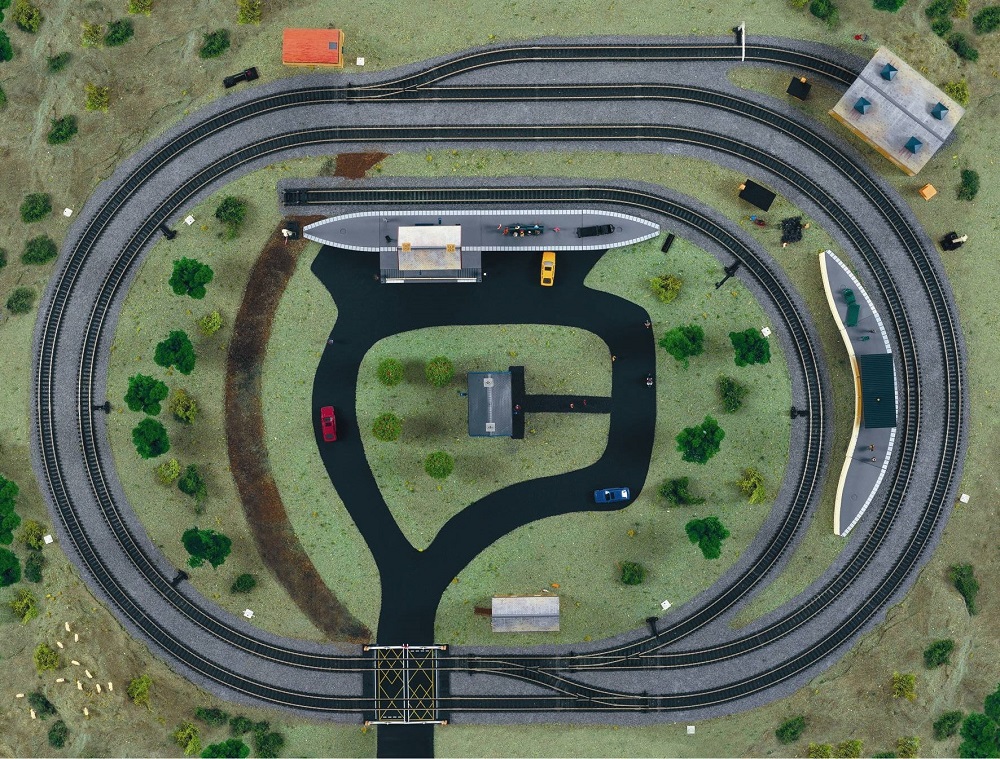

Merci!  Il me reste cette solution (en vente sur eBay UK):




Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Skull1 le Mar 10 Juil 2018 - 2:10

Bonsoir Christian,
Personne n'est une bille en décor, il faut simplement s'y mettre un point c'est tout.
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Beynac le Mer 18 Juil 2018 - 14:15

Après avoir un peu réfléchi  scratch  j'ai opté pour la solution du réseau type "jouet" en partant d'une adaptation libre d'un tapis Hornby R771.
Ce sera plus simple, plus amusant et moins contraignant puisqu'il n'y a aucune obligation de réalisme.
Ce plan est moins ambitieux que le premier. Rolling Eyes
Le plan original Hornby R771 Trakmat:



Une image d'une réalisation anglaise de ce réseau:



Les deux plans possibles:





Lequel des deux serait-il le mieux ? Merci

Beynac
Membre désinscrit du Forum

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Skull1 le Mer 18 Juil 2018 - 16:40

Bonjour Christian,
Les deux me paraissent intéressant, après c'est toi qui vois.
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Réseau Hornby "jouet"

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
