Message par Taz35 le Jeu 26 Juil 2018 - 22:23

Salut,

Je me lance ... Smile  Pour commencer je souhaite me lancer dans quelque chose qui ne soit pas trop compliqué, sachant que je n'ai jamais fait de ''vrai réseaux''.

Je pars sur un dépôt pour loco diesel qui me permettra de faire des manœuvres.

L'échelle est du HO avec des rails en 100 (sûrement PECO, mais la j'attends vos remarques et/ou suggestions).

Le tout sera sur un module de 2m X 0,50m avec possibilité si nécessaire d'agrandir jusqu'à 3m et 1m de large. Notamment pour faire une coulisse (vous avez vu ... j'ai lu quelques articles du forum Very Happy )

Je souhaite que ce ne soit pas trop compliqué car je n'ai jamais fait de câblage, que ce soit pour les rails ou les aiguillages, la signalisation ... en gros je pars de 0, mais c'est aussi ce qui est intéressant.

Je n'ai pas précisé mais je pars sur du numérique.

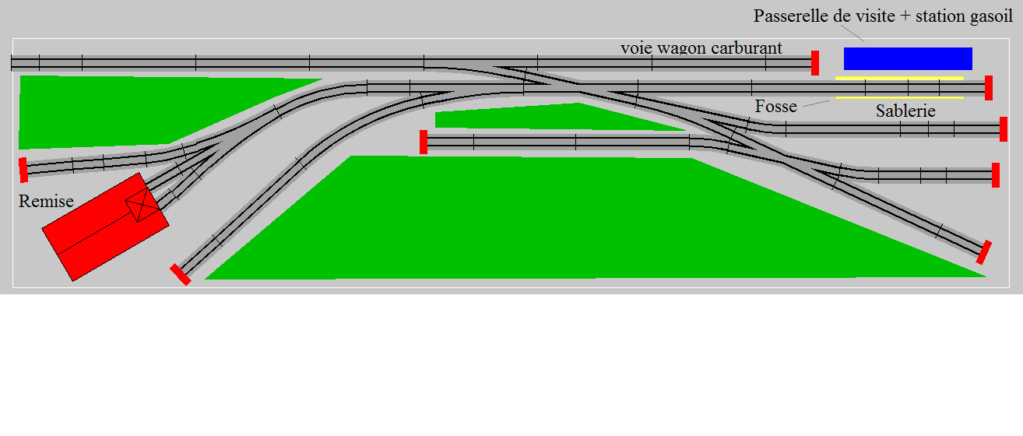

Voici la première esquisse de ce que pourrait être le module. Je précise que j'ai tout mon temps pour le faire Very Happy



Ce n'est pas visible mais les 4 rails sur la droite se termine par des buttoirs.

Je suis bien sur ouvert à toutes vos remarques, critiques, encouragement ...

Merci d'avoir lu

Vincent

avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Christian Collet le Ven 27 Juil 2018 - 6:26

J'approuve entièrement le choix du code 100 PECO pour la voie, ainsi tu pourras tout faire rouler dans ton dépôt y compris du matériel ancien qui ne manque pas de charme.

Ta voie pour wagons de carburant me semble un peu isolée; il faudrait qu'elle soit à proximité d'une zone de stockage (réservoirs). De même il te faut un poste de distribution qui lui doit être proche de la zone de stockage.
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Papybricolo le Ven 27 Juil 2018 - 9:16

Christian Collet a écrit:J'approuve entièrement le choix du code 100 PECO pour la voie, ainsi tu pourras tout faire rouler dans ton dépôt y compris du matériel ancien qui ne manque pas de charme.

Je suis du même avis que Christian, et aussi pour les aiguillages, Peco offre un large choix…

Tu as raison à 40 ans de partir sur une construction par modules (en cas de déménagements ), en attendant tu peux mettre au bout une "coulisse" pour ranger tes trains (en attentes de manoeuvres) un peu comme l'a fait JC Barbut (Biscatrain) sur son dépôt vapeur :



Elle peut être moins large que ci-dessus, qq voies peuvent suffire...un peu comme ceci :


______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et bonne journée Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Ven 27 Juil 2018 - 12:20

Merci pour vos réponses Smile

Je prends note de vos remarques. Effectivement pour la coulisse, je pourrais rajouter un module de ce type au bout Very Happy

Concernant l'implantation des éléments de décors, j'ai modifié la partie droite du schéma :



@+
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Skull1 le Ven 27 Juil 2018 - 12:48

Bonjour Vincent,
Tu peux aussi penser au prolongement futur des voies du "coté droit" par un module annexe futur, histoire d'allonger les voies.
Tes bouts de rails peuvent venir effleurer le module, et mettre des heurtoirs provisoire en mode amovible.
avatar
Skull1
Administrateur du local de pause

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V8x
- NB: Version V9 en tests - Réseau modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4024

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Ven 27 Juil 2018 - 12:56

Skull1 a écrit:Bonjour Vincent,
Tu peux aussi penser au prolongement futur des voies du "coté droit" par un module annexe futur, histoire d'allonger les voies.
Tes bouts de rails peuvent venir effleurer le module, et mettre des heurtoirs provisoire en mode amovible.

Salut,

Effectivement je n'y avais pas songé et cela n'aura pas de conséquence. Je vais descendre les éléments d'un cran et cela permettra si besoin de refaire partir 2 voies vers la droite (les deux plus hautes Very Happy ) :



@+
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par BCF eh 4/4 15 le Ven 27 Juil 2018 - 19:57

c'est sympathique tout ça, bonne continuation
avatar
BCF eh 4/4 15
Sous-Directeur de la Salle d'attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Ven 3 Aoû 2018 - 12:04

Salut à tous,

Première commande effectuée pour quelques rails/aiguillages, et une première locomotive vapeur. Ce sera une D.307 RENFE ép V-VI.

Pour la digitalisation de l'ensemble, je commencerais avec une centrale z21.

A bientôt pour la suite
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Mar 7 Aoû 2018 - 19:03

Salut,

Donc ma première commande est arrivée et aujourd'hui, achat du nécessaire pour la structure du dépôt.

Il sera sur du contreplaqué de 12mm avec par dessus 20mm de polystyrène extrudé.

Je vais sûrement acheter des tasseaux pour faire un style de coffre histoire de protéger ce qui se trouvera sous le bois.





Concernant l'électrification de ce ''petit réseau'', un seul branchement suffit ou il faut que je fasse plusieurs points d'électricité ? (pour le câble entre la centrale et les rails on m'a conseillé du 0.14mm)

Je suis preneur des remarques et avis Smile

Vincent
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par N'ry le Mer 8 Aoû 2018 - 9:02

Le mieux étant d'alimenter chaque rails , entres les éclisses même métallique.
avatar
N'ry
Bon client du wagon bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : le N sinon RIEN....
Digital - Analogique : Digital, central ECOS, hsi88 , rmgb8n, ls150, sa dec4,swichpilot esus, turn control
RRTC V9A3 GOLD



Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Mer 8 Aoû 2018 - 10:06

N'ry a écrit:Le mieux étant d'alimenter chaque rails , entres les éclisses même métallique.

Salut,
Merci 😊. Du coup je fais partir mes deux câbles depuis la centrale et je dérive ensuite sur chaque rail ? Le câble peut avoir le même diamètre partout ?
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Papybricolo le Mer 8 Aoû 2018 - 11:46

Pourquoi as-tu mis du polystyrène extrudé sur le CP ? avec du 12mm c'est déjà bien rigide il suffit de faire un petit cadre en tasseaux dessous, avec des entretoises (attention a la position de celle-ci par rapport aux aiguillages)...

Si tu n'as pas de relief a faire ce n'est pas utile…

Et en plus si tu mets des moteurs d'aiguillages les tiges de ceux-ci vont être trop courtes…

Pour les alim des rails : woui tu pourrai prendre du 0,14mm2, si tu réalimentes à chaque tronçon…maintenant comme on dit que peut le plus peut le moins…moi (perso) j'installerai plutôt du 0,50mm2.

Quand on a grand réseau et une seule alim (sans cantons) souvent un fait un feeder (certains le font en 1,5mm2) et on se repique dessus pour alimenter ses tronçons avec une section + petite.

Sur mon réseau j'ai fait celà et pourtant j'ai aussi des liaisons (courtes) en 0,14mm2 depuis les modules de rétro et sur des grandes longueurs du 0,50mm2 (on parle bien de la section du conducteur en cuivre et non de la gaine Wink  )

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et bonne journée Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Mer 8 Aoû 2018 - 21:34

J'ai mis du polystyrène pour les éléments comme les fosses ... je pensais que ce serait plus simple. Mais effectivement je n'avais pas pensé aux moteurs d'aiguillage ... (quand je dis que je débute Laughing Laughing Laughing )

Il me semblait aussi avoir lu que cela permettait ''d'insonoriser'' l'ensemble.

avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Papybricolo le Mer 8 Aoû 2018 - 22:43

Taz35 a écrit:J'ai mis du polystyrène pour les éléments comme les fosses ... je pensais que ce serait plus simple. Mais effectivement je n'avais pas pensé aux moteurs d'aiguillage ... (quand je dis que je débute Laughing Laughing Laughing )

Il me semblait aussi avoir lu que cela permettait ''d'insonoriser'' l'ensemble.


Pour l'insonorisation des voies ont peu mettre du dépron (équivalent du polystyrène extrudé) ou du liège.

Généralement en épaisseur de 4mm (aussi pour imiter l'épaisseur du ballast des vrais trains…) moi c'est ce que j'ai mis

Mais sur un dépôt on peut mettre la même épaisseur partout donc pour l'insonorisation ou peut utiliser par exemple du liège de 2mm qu'on colle sur toute la surface du dépôt ou seulement sous les voies...Vu que les trains ne circulent pas très vite le bruit n'est pas amplifié.

Sur ma gare cachée j'ai mis du 2 mm sur toute la surface.

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et bonne journée Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Mer 8 Aoû 2018 - 23:05

Je prend note Smile
Le polystyrène n'est pas perdu au pire Very Happy
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par N'ry le Jeu 9 Aoû 2018 - 8:39

Pour la semelle de Liège, j'ai utiliser du 4mm je suis en N....
mais 2mm c'est bien aussi...
Pour la colle utiliser des colles qui restent souple,
https://www.modellbahnshop-lippe.com/produkt/Woodland+Scenics/150-7-0-235517-001012-0-0-0-0-0-0-grp-fr-p-0/ein_produkt.html
avatar
N'ry
Bon client du wagon bar

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : le N sinon RIEN....
Digital - Analogique : Digital, central ECOS, hsi88 , rmgb8n, ls150, sa dec4,swichpilot esus, turn control
RRTC V9A3 GOLD



Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Mer 15 Aoû 2018 - 10:18

Salut,
Le long apprentissage continue ... Very Happy
Les rails et le matériel arrivent petit à petit et je vais devoir approfondir mes connaissances en électricité et court-circuit What a Face
J'ai des courts-circuit de partout avec les aiguillages PECO STREAMLINE ... mais j'ai trouvé des sujets intéressants en parlant ...
@+
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par marcusbertop le Mer 15 Aoû 2018 - 15:43

Taz35 a écrit:Salut,
Le long apprentissage continue ... Very Happy
Les rails et le matériel arrivent petit à petit et je vais devoir approfondir mes connaissances en électricité et court-circuit What a Face
J'ai des courts-circuit de partout avec les aiguillages PECO STREAMLINE ... mais j'ai trouvé des sujets intéressants en parlant ...
@+

En effet, on en apprend tout les jours.

S'agit il d'aiguilles electrofrog ? C'est a dire avec cœur d'aiguille alimentée ?
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 le Mer 15 Aoû 2018 - 17:29

marcusbertop a écrit:
Taz35 a écrit:Salut,
Le long apprentissage continue ... Very Happy
Les rails et le matériel arrivent petit à petit et je vais devoir approfondir mes connaissances en électricité et court-circuit What a Face
J'ai des courts-circuit de partout avec les aiguillages PECO STREAMLINE ... mais j'ai trouvé des sujets intéressants en parlant ...
@+

En effet, on en apprend tout les jours.

S'agit il d'aiguilles electrofrog ? C'est a dire avec cœur d'aiguille alimentée ?

Salut,
Oui ce sont les electrofrog ...
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 Hier à 19:43

Salut,

Voici l'état d'avancé du projet Smile



Les traits noirs sont les rails flexibles, je n'ai pas commencé les découpes.
Le rectangle rouge sera un tunnel, l’arrivée sur le dépôt se fera par là.
La zone en jaune représente une délimitation type mur qui cachera une coulisse. Elle sera accessible depuis le tunnel.

En ce moment je suis sur l'étude de vos divers tuto, message, sujet sur les aiguillages electrofrog et les câblages à faire pour éviter les courts-circuit ... il y a du boulot What a Face

@+
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par jpgounet Hier à 20:11

Taz35 a écrit:
En ce moment je suis sur l'étude de vos divers tuto, message, sujet sur les aiguillages electrofrog et les câblages à faire pour éviter les courts-circuit ... il y a du boulot What a Face
@+

Je n'ai pas d'expérience en HO sur le sujet, mais sur mon réseau en N avec des PECO en electrofrog, j'ai simplement soudé un câble sous le cœur "au cas ou", mais il pendent sous le réseau depuis un an sans être reliés à rien.

Je n'ai aucun problème ni de faux contact ni de court circuit, sachant que les machines qui circulent datent de 1972 à 2018, de la CC au mini locotracteur.
avatar
jpgounet
Chef de manoeuvre

Date d'inscription : 22/03/2018
Echelle(s) que je pratique : N
Digital - Analogique : Digital piloté par Train Controller V7

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 Hier à 20:17

jpgounet a écrit:
Taz35 a écrit:
En ce moment je suis sur l'étude de vos divers tuto, message, sujet sur les aiguillages electrofrog et les câblages à faire pour éviter les courts-circuit ... il y a du boulot What a Face
@+

Je n'ai pas d'expérience en HO sur le sujet, mais sur mon réseau en N avec des PECO en electrofrog, j'ai simplement soudé un câble sous le cœur "au cas ou", mais il pendent sous le réseau depuis un an sans être reliés à rien.

Je n'ai aucun problème ni de faux contact ni de court circuit, sachant que les machines qui circulent datent de 1972 à 2018, de la CC au mini locotracteur.

Tu es en Digital ?
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par jpgounet Hier à 21:11

Taz35 a écrit:
Tu es en Digital ?

Oui, comme indiqué dans ma signature avec réseau géré par TrainController.
avatar
jpgounet
Chef de manoeuvre

Date d'inscription : 22/03/2018
Echelle(s) que je pratique : N
Digital - Analogique : Digital piloté par Train Controller V7

Revenir en haut Aller en bas

Re: Dépôt diesel de Taz35

Message par Taz35 Hier à 21:15

jpgounet a écrit:
Taz35 a écrit:
Tu es en Digital ?

Oui, comme indiqué dans ma signature avec réseau géré par TrainController.

Ah bah oui ... Rolling Eyes (je t'ai envoyé un MP Very Happy )
avatar
Taz35
Garde barrières

Date d'inscription : 08/07/2018
Echelle(s) que je pratique : HO
Digital - Analogique : Digital - ROCO z21

Revenir en haut Aller en bas
