Futur réseau

Message par Gégé94 le Sam 4 Aoû 2018 - 11:38

Bonjour à tous
Après une longue pause et de tergiversations, je suis contraint de revoir mes ambitions à la baisse.
Pas le choix, il faut que je démonte mon grand réseau qui occupe 65 m² dans les combles, pour cause de déménagement.
J'envisage donc d'en construire un autre beaucoup plus petit au sous-sol qui se limitera aux 30m² maxi mis à ma disposition par madame à la nouvelle adresse.
J'ai décidé de conserver 2 grands morceaux, dont le dépôt, et de démonter le reste. Les rails sont cloués et j'arrive à les avoir sans trop de casse. On comprend l'intérêt de ne jamais coller les voies.
Par contre, pour les 2 morceaux les problèmes se sont multipliés, une porte fait environ 2.25 m, j'ai donc sectionné les voies pour faire des panneaux de 2,10 m x 2,00 m. les portes pas de problème, oui mais l'escalier c'est une toute autre histoire.
Les panneaux sont fixés sur des chevrons, donc pas trop de torsions intempestives, oui mais bonjour le poids, enfin à 3 et avec beaucoup de difficultés nous avons réussis à les descendre. Il va maintenant leur faire faire un voyage de près de 200 Km. C'est programmé dans une dizaine de jours, en attendant, j'ai fait un plan sommaire du futur réseau, assez peu de voies, je souffre d'une allergie aux réseaux "plat de nouilles" et j'aime que ça tourne sans problème.
Pour info, j'ai un parc moteur très important, je resterai donc en analogique, équiper près de 200 machines exploserait le budget. Evil or Very Mad
avatar
Gégé94
Mécanicien de manoeuvre

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par TOMY le Sam 4 Aoû 2018 - 11:54

Pas toujours agréable de démonter ou détruire son réseau. Bonne chance pour le déménagement et la reconstruction!!!!
avatar
TOMY
Directeur de la Salle d' attente

Date d'inscription : 31/12/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.

Revenir en haut Aller en bas

Re: Futur réseau

Message par Dandel4 le Sam 4 Aoû 2018 - 12:11

déplacé dans la rubrique adéquate.

______________________________________________________________________________________________
_______________________________________________________________________________________________
Amicalement, Daniel.

ex.Co-fondateur Président de l'association "Les Amis du Rail FTM"

Les jeunes sont toujours prêts à donner à leurs aînés le bénéfice de leur inexpérience.
Les vieux croient à tout; les gens d'âge mûr mettent tout en doute; les jeunes savent tout.
Oscar Wilde
http://locopassion.blogspot.be/
avatar
Dandel4
Administrateur

Date d'inscription : 21/08/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R - Centrale Ecos II. Logiciel CDM Rail

http:// http://locopassion.blogspot.be/

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Sam 4 Aoû 2018 - 14:47

Dandel4 a écrit:déplacé dans la rubrique adéquate.
Avec mes excuses, je m'en suis aperçu après avoir envoyé.
J'ai aussi oublié de joindre le plan
avatar
Gégé94
Mécanicien de manoeuvre

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mer 8 Aoû 2018 - 13:26

Première décision et premier coup de pioche de mon futur réseau.

Le plateau sera à 1,10 m de hauteur, au moins 2 raisons à cela, l'ancien réseau était à 0,90m, résultat il ne restait que 80 cm pour accéder aux trappes de visites, ce n'était pas pratique (les années passent et la souplesse avec). 2e raison, récupérer plus de place, il sera possible de ranger beaucoup de choses au dessous, soit dans de petits placards (matos inutilisé, etc.) mais surtout, vélos, tondeuse, etc, d'ou le gain de place qui me permettra d'avoir une bonne surface disponible pour le train.

La gare en terminus sera murale, la réalisation est simple et rapide.

1 - Des équerres fixées au mur


2 - Une simple planche de 10mmm en contreplaqué.


3 - Un tasseau 30 x 30 mm pour rigidifier et fixer le parapet prolongé du mur de soutainement


4 - J'ai utilisé un reste de stratifié, un contreplaqué de 6 mm ferait également l'affaire.

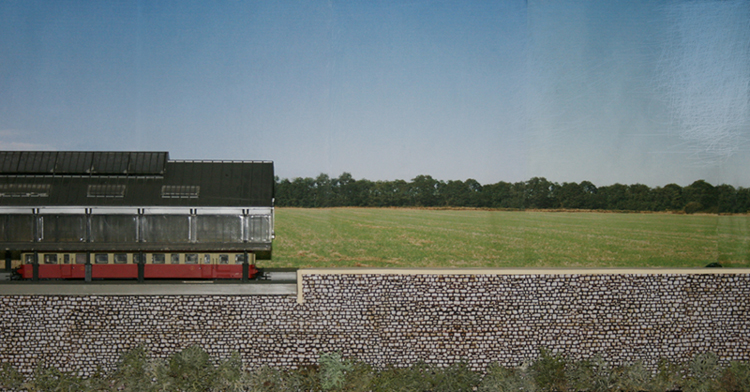

Etant incapable de peindre un fond de décor potable, j'utilise une technique simple, la photo (le plus difficile étant parfois de trouver un espace dégagé à photographier).
Une fois imprimé cela fait un fond de décor réalisation maison acceptable, le mien sera à refaire.
Les nuages ne se raccordant pas très bien, je suis retourné mitrailler un jour sans nuages.
Il manque encore quelques détails, rambardes, personnages, etc.
Cette gare en terminus ne sera fréquentée que par des autorails.

A suivre
avatar
Gégé94
Mécanicien de manoeuvre

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par BCF eh 4/4 15 le Mer 8 Aoû 2018 - 17:34

Effectivement c'est sympa, donc:

A suivre
avatar
BCF eh 4/4 15
Sous-Directeur de la Salle d'attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Likiki le Mer 8 Aoû 2018 - 18:30

Très interessant ce réseau.

A suivre donc.

Very Happy
avatar
Likiki
Directeur de la Salle d' attente

Date d'inscription : 19/06/2011
Echelle(s) que je pratique : H0 en 3R
Digital - Analogique : Digital


http://passionnement.forumactif.org

Revenir en haut Aller en bas

Re: Futur réseau

Message par La frégate le Mer 8 Aoû 2018 - 19:16

Bonjour
Pourquoi ne pas avoir peint en blanc les agglos avant de monter le réseau. l'agglo ça fait de la poussière et tu vas la récupérer sur ton réseau.
j'avais un sous-sol avant, si le sol est en plus en béton c'est poussiéreux + + +
Bon courage pour ton réseau
avatar
La frégate
Oscar des réseaux en construction

Date d'inscription : 25/11/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Digital - Sprog 3 - et Tél androïd en commande mobile

http://la.fregate.pagesperso-orange.fr/accueil_021.htm

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Sam 11 Aoû 2018 - 11:46

La frégate a écrit:Bonjour
Pourquoi ne pas avoir peint en blanc les agglos avant de monter le réseau. l'agglo ça fait de la poussière et tu vas la récupérer sur ton réseau.
j'avais un sous-sol avant, si le sol est en plus en béton c'est poussiéreux + + +
Bon courage pour ton réseau

Merci pour les suggestions, effectivement un sous-sol de plain pieds (d'un coté, terrain en pente) comprenant en plus un garage oblige à balayer souvent. pour la partie train, j'ai mis au sol un genre de lino récupéré d'une pièce au RdC, pour le confort, je vais mettre de vieux tapis là ou on marche (pas d'humidité, maison très saine).
Pour les murs je vais suivre ton conseil, la partie utilisé pour le train est brut de parpaing, pour l'autre partie, l'ancien proprio (ou son maçon) l'a revêtue d'un enduit épais genre peinture avec des grains.

Hier, j'ai transporté le plateau contenant le dépôt (2,10 m x 2,20 m), malgré les nombreuses difficultés - poids, encombrement, etc - le plateau est arrivé pratiquement sans dégât après un voyage de près de 200 Km.


Vue partielle dans son ancien jus, du plateau qui a fait le voyage.
avatar
Gégé94
Mécanicien de manoeuvre

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Alice 50 le Sam 11 Aoû 2018 - 14:15

Joli ton parc locos ! et du boulot en perspective pour reconstruire tout ça. A suivre.
avatar
Alice 50
Aiguilleur

Date d'inscription : 10/06/2018
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation : digital

Revenir en haut Aller en bas

Re: Futur réseau

Message par Moncoutant le Dim 12 Aoû 2018 - 10:13

Beau parc vapeur !
avatar
Moncoutant
Pilier du wagon-bar

Date d'inscription : 09/10/2006
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

http://www.reseaudefenery.over-blog.com/

Revenir en haut Aller en bas

Re: Futur réseau

Message par BB15030 le Dim 12 Aoû 2018 - 11:19

J'aime bien ton tracé de voies, pas mal non plus ton dépôt vapeurs. Bonne continuation Very Happy
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Futur réseau

Message par marcusbertop le Lun 13 Aoû 2018 - 18:21

Une petite question Lionel, as tu prévu d'isoler la pièce où se situe le réseau? Je vois sur les photos que tu as déjà fixé les équerres sur les parpaings.
avatar
marcusbertop
Mécanicien de manoeuvre

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Lun 13 Aoû 2018 - 19:53

marcusbertop a écrit:Une petite question Lionel, as tu prévu d'isoler la pièce où se situe le réseau? Je vois sur les photos que tu as déjà fixé les équerres sur les parpaings.

Pour mon précédent réseau, bien qu'isolé, mais sans chauffage conséquent, il était impossible de rester longtemps dans la salle (des combles), s'il y avait une température extérieur très négative l'hiver.
Celui-ci est dans un sous-sol partiellement enterré - totalement du coté train et presque de plain pieds du coté de l'autre pièce - la température y est beaucoup plus constante, par exemple ces derniers jours avec plus de 35° dehors, il n'y avait que 23° dans la partie train qui est au fond.
Le problème le plus gênant est l'absence de fenêtre, il faut que je rajoute des néons.

@+
avatar
Gégé94
Mécanicien de manoeuvre

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Ven 17 Aoû 2018 - 16:04

Les travaux avancent lentement, finalement pas de peinture sur les murs, je colle du papier, pas pour le décor, mais pour éviter la poussière.
J'ai posé 3 tubes néons supplémentaires passant ainsi de 2 à 5, avant ça faisait un peu chambre mortuaire. Smile
La gare terminus prend forme, j'ai refait le fond de décor, posé le couronnement du mur en pierre.
Les branchements électriques sont faits, il reste à rapatrier les automatismes (relais commandés par ILS assurant le sens du courant, le changement des aiguillages et la signalisation). Les autorails sont équipés d'aimants néodyme, ils font leur itinéraire tout seul sans jamais y avoir d'erreur. Ils partent de la gare terminus et y reviennent seuls, sur les voies principales, ils respectent le trafic des autres rames.
Chaque canton possède sa carte électronique (fabrication perso) assurant l'espacement des trains et la signalisation, seul problème, les transistors sont des AK187 disparus du commerce et il ne m'en reste que 2 en réserve et 1 carte complète.
Ca peut paraitre ancien comme système, mais le fonctionnement est irréprochable sans aucune complication et sans avoir des Kms de fils.



@+
avatar
Gégé94
Mécanicien de manoeuvre

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 Hier à 16:55

Projet des branchements et accessoires de la gare terminus, des ajustements seront surement nécessaires.



A1 – A3 : Aiguillage droit.
A2 - A4 : Aiguillage gauche – A2 est talonable
CS1 - CS2 : Coupure simple d’un rail, évite de réalimenter l’autre voie par erreur.
CD1 - CD2 : Coupure des 2 rails, évite les courants inversés faisant court-circuit.
D1 – D2 : Diode N4004 assurant l’arrêt de sécurité des trains à l’arrivée.
ILS1 : Positionne A1 en voie directe, A2 est talonable.
ILS2 : Positionne A3 en voie directe et A4 en voie déviée, A2 est talonable.
ILS3 : Selon occupation de V1 ou V2 trace le circuit vers la voie libre. Si V1 libre, alimentation de la zone après CS1, si V1 occupée suppression de l’alimentation entre CS1 et D1 sens entrant.
S1 – S2 : Signaux 3 feux de sortie de gare
S3 : Signal d’entrée de gare avec feux de direction.
ILS1 et ILS2 pourraient éventuellement servir à un automatisme simple faisant partir le train en gare lorsqu’un train arrive sur l’autre voie. Il suffit d’ajouter un relais 2 RT alimentant l’une ou l’autre portion de voie après D1 ou D2.
