Futur réseau

Message par Gégé94 le Sam 4 Aoû 2018 - 11:38

Bonjour à tous
Après une longue pause et de tergiversations, je suis contraint de revoir mes ambitions à la baisse.
Pas le choix, il faut que je démonte mon grand réseau qui occupe 65 m² dans les combles, pour cause de déménagement.
J'envisage donc d'en construire un autre beaucoup plus petit au sous-sol qui se limitera aux 30m² maxi mis à ma disposition par madame à la nouvelle adresse.
J'ai décidé de conserver 2 grands morceaux, dont le dépôt, et de démonter le reste. Les rails sont cloués et j'arrive à les avoir sans trop de casse. On comprend l'intérêt de ne jamais coller les voies.
Par contre, pour les 2 morceaux les problèmes se sont multipliés, une porte fait environ 2.25 m, j'ai donc sectionné les voies pour faire des panneaux de 2,10 m x 2,00 m. les portes pas de problème, oui mais l'escalier c'est une toute autre histoire.
Les panneaux sont fixés sur des chevrons, donc pas trop de torsions intempestives, oui mais bonjour le poids, enfin à 3 et avec beaucoup de difficultés nous avons réussis à les descendre. Il va maintenant leur faire faire un voyage de près de 200 Km. C'est programmé dans une dizaine de jours, en attendant, j'ai fait un plan sommaire du futur réseau, assez peu de voies, je souffre d'une allergie aux réseaux "plat de nouilles" et j'aime que ça tourne sans problème.
Pour info, j'ai un parc moteur très important, je resterai donc en analogique, équiper près de 200 machines exploserait le budget. Evil or Very Mad
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par TOMY le Sam 4 Aoû 2018 - 11:54

Pas toujours agréable de démonter ou détruire son réseau. Bonne chance pour le déménagement et la reconstruction!!!!
avatar
TOMY
Directeur de la Salle d' attente

Date d'inscription : 31/12/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital.

Revenir en haut Aller en bas

Re: Futur réseau

Message par Dandel4 le Sam 4 Aoû 2018 - 12:11

déplacé dans la rubrique adéquate.

______________________________________________________________________________________________
_______________________________________________________________________________________________
Amicalement, Daniel.

ex.Co-fondateur Président de l'association "Les Amis du Rail FTM"

Les jeunes sont toujours prêts à donner à leurs aînés le bénéfice de leur inexpérience.
Les vieux croient à tout; les gens d'âge mûr mettent tout en doute; les jeunes savent tout.
Oscar Wilde
http://locopassion.blogspot.be/
avatar
Dandel4
Administrateur

Date d'inscription : 21/08/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R - Centrale Ecos II. Logiciel CDM Rail

http:// http://locopassion.blogspot.be/

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Sam 4 Aoû 2018 - 14:47

Dandel4 a écrit:déplacé dans la rubrique adéquate.
Avec mes excuses, je m'en suis aperçu après avoir envoyé.

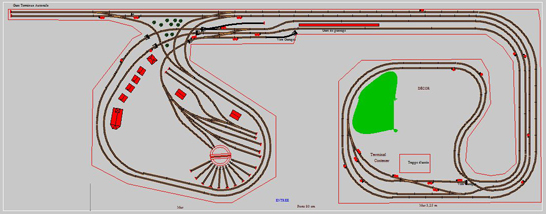

J'ai aussi oublié de joindre le plan
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mer 8 Aoû 2018 - 13:26

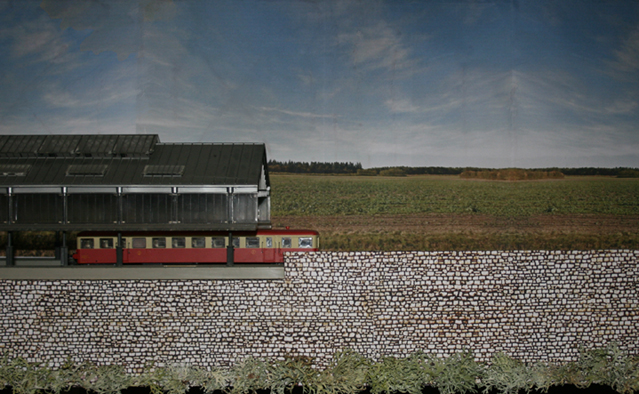

Première décision et premier coup de pioche de mon futur réseau.

Le plateau sera à 1,10 m de hauteur, au moins 2 raisons à cela, l'ancien réseau était à 0,90m, résultat il ne restait que 80 cm pour accéder aux trappes de visites, ce n'était pas pratique (les années passent et la souplesse avec). 2e raison, récupérer plus de place, il sera possible de ranger beaucoup de choses au dessous, soit dans de petits placards (matos inutilisé, etc.) mais surtout, vélos, tondeuse, etc, d'ou le gain de place qui me permettra d'avoir une bonne surface disponible pour le train.

La gare en terminus sera murale, la réalisation est simple et rapide.

1 - Des équerres fixées au mur


2 - Une simple planche de 10mmm en contreplaqué.


3 - Un tasseau 30 x 30 mm pour rigidifier et fixer le parapet prolongé du mur de soutainement


4 - J'ai utilisé un reste de stratifié, un contreplaqué de 6 mm ferait également l'affaire.


Etant incapable de peindre un fond de décor potable, j'utilise une technique simple, la photo (le plus difficile étant parfois de trouver un espace dégagé à photographier).
Une fois imprimé cela fait un fond de décor réalisation maison acceptable, le mien sera à refaire.
Les nuages ne se raccordant pas très bien, je suis retourné mitrailler un jour sans nuages.
Il manque encore quelques détails, rambardes, personnages, etc.
Cette gare en terminus ne sera fréquentée que par des autorails.

A suivre
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par BCF eh 4/4 15 le Mer 8 Aoû 2018 - 17:34

Effectivement c'est sympa, donc:

A suivre
avatar
BCF eh 4/4 15
Sous-Directeur de la Salle d'attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Likiki le Mer 8 Aoû 2018 - 18:30

Très interessant ce réseau.

A suivre donc.

Very Happy
avatar
Likiki
Directeur de la Salle d' attente

Date d'inscription : 19/06/2011
Echelle(s) que je pratique : H0 en 3R
Digital - Analogique : Digital


http://passionnement.forumactif.org

Revenir en haut Aller en bas

Re: Futur réseau

Message par La frégate le Mer 8 Aoû 2018 - 19:16

Bonjour
Pourquoi ne pas avoir peint en blanc les agglos avant de monter le réseau. l'agglo ça fait de la poussière et tu vas la récupérer sur ton réseau.
j'avais un sous-sol avant, si le sol est en plus en béton c'est poussiéreux + + +
Bon courage pour ton réseau
avatar
La frégate
Oscar des réseaux en construction

Date d'inscription : 25/11/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Digital - Sprog 3 - et Tél androïd en commande mobile

http://la.fregate.pagesperso-orange.fr/accueil_021.htm

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Sam 11 Aoû 2018 - 11:46

La frégate a écrit:Bonjour
Pourquoi ne pas avoir peint en blanc les agglos avant de monter le réseau. l'agglo ça fait de la poussière et tu vas la récupérer sur ton réseau.
j'avais un sous-sol avant, si le sol est en plus en béton c'est poussiéreux + + +
Bon courage pour ton réseau

Merci pour les suggestions, effectivement un sous-sol de plain pieds (d'un coté, terrain en pente) comprenant en plus un garage oblige à balayer souvent. pour la partie train, j'ai mis au sol un genre de lino récupéré d'une pièce au RdC, pour le confort, je vais mettre de vieux tapis là ou on marche (pas d'humidité, maison très saine).
Pour les murs je vais suivre ton conseil, la partie utilisé pour le train est brut de parpaing, pour l'autre partie, l'ancien proprio (ou son maçon) l'a revêtue d'un enduit épais genre peinture avec des grains.

Hier, j'ai transporté le plateau contenant le dépôt (2,10 m x 2,20 m), malgré les nombreuses difficultés - poids, encombrement, etc - le plateau est arrivé pratiquement sans dégât après un voyage de près de 200 Km.


Vue partielle dans son ancien jus, du plateau qui a fait le voyage.
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Alice 50 le Sam 11 Aoû 2018 - 14:15

Joli ton parc locos ! et du boulot en perspective pour reconstruire tout ça. A suivre.
avatar
Alice 50
Contrôleur

Date d'inscription : 10/06/2018
Echelle(s) que je pratique : HO
Digital - Analogique : indiquez ici votre système d'alimentation : digital

Revenir en haut Aller en bas

Re: Futur réseau

Message par Moncoutant le Dim 12 Aoû 2018 - 10:13

Beau parc vapeur !
avatar
Moncoutant
Pilier du wagon-bar

Date d'inscription : 09/10/2006
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

http://www.reseaudefenery.over-blog.com/

Revenir en haut Aller en bas

Re: Futur réseau

Message par BB15030 le Dim 12 Aoû 2018 - 11:19

J'aime bien ton tracé de voies, pas mal non plus ton dépôt vapeurs. Bonne continuation Very Happy
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Futur réseau

Message par marcusbertop le Lun 13 Aoû 2018 - 18:21

Une petite question Lionel, as tu prévu d'isoler la pièce où se situe le réseau? Je vois sur les photos que tu as déjà fixé les équerres sur les parpaings.
avatar
marcusbertop
Mécanicien de locomotive

Date d'inscription : 08/09/2016
Echelle(s) que je pratique : N, HO
Digital - Analogique : Digital
Centrale Tams Easy Control
Booster LDT DB 2
Rétrosignalisation LDT RM GB 8 N
Décodeur Aiguillage CDF
Décodeur Signaux CDF
Train Controller Silver V8F6

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Lun 13 Aoû 2018 - 19:53

marcusbertop a écrit:Une petite question Lionel, as tu prévu d'isoler la pièce où se situe le réseau? Je vois sur les photos que tu as déjà fixé les équerres sur les parpaings.

Pour mon précédent réseau, bien qu'isolé, mais sans chauffage conséquent, il était impossible de rester longtemps dans la salle (des combles), s'il y avait une température extérieur très négative l'hiver.
Celui-ci est dans un sous-sol partiellement enterré - totalement du coté train et presque de plain pieds du coté de l'autre pièce - la température y est beaucoup plus constante, par exemple ces derniers jours avec plus de 35° dehors, il n'y avait que 23° dans la partie train qui est au fond.
Le problème le plus gênant est l'absence de fenêtre, il faut que je rajoute des néons.

@+
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Ven 17 Aoû 2018 - 16:04

Les travaux avancent lentement, finalement pas de peinture sur les murs, je colle du papier, pas pour le décor, mais pour éviter la poussière.
J'ai posé 3 tubes néons supplémentaires passant ainsi de 2 à 5, avant ça faisait un peu chambre mortuaire. Smile
La gare terminus prend forme, j'ai refait le fond de décor, posé le couronnement du mur en pierre.
Les branchements électriques sont faits, il reste à rapatrier les automatismes (relais commandés par ILS assurant le sens du courant, le changement des aiguillages et la signalisation). Les autorails sont équipés d'aimants néodyme, ils font leur itinéraire tout seul sans jamais y avoir d'erreur. Ils partent de la gare terminus et y reviennent seuls, sur les voies principales, ils respectent le trafic des autres rames.
Chaque canton possède sa carte électronique (fabrication perso) assurant l'espacement des trains et la signalisation, seul problème, les transistors sont des AK187 disparus du commerce et il ne m'en reste que 2 en réserve et 1 carte complète.
Ca peut paraitre ancien comme système, mais le fonctionnement est irréprochable sans aucune complication et sans avoir des Kms de fils.



@+
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Sam 18 Aoû 2018 - 16:55

Projet des branchements et accessoires de la gare terminus, des ajustements seront surement nécessaires.



A1 – A3 : Aiguillage droit.
A2 - A4 : Aiguillage gauche – A2 est talonable
CS1 - CS2 : Coupure simple d’un rail, évite de réalimenter l’autre voie par erreur.
CD1 - CD2 : Coupure des 2 rails, évite les courants inversés faisant court-circuit.
D1 – D2 : Diode N4004 assurant l’arrêt de sécurité des trains à l’arrivée.
ILS1 : Positionne A1 en voie directe, A2 est talonable.
ILS2 : Positionne A3 en voie directe et A4 en voie déviée, A2 est talonable.
ILS3 : Selon occupation de V1 ou V2 trace le circuit vers la voie libre. Si V1 libre, alimentation de la zone après CS1, si V1 occupée suppression de l’alimentation entre CS1 et D1 sens entrant.
S1 – S2 : Signaux 3 feux de sortie de gare
S3 : Signal d’entrée de gare avec feux de direction.
ILS1 et ILS2 pourraient éventuellement servir à un automatisme simple faisant partir le train en gare lorsqu’un train arrive sur l’autre voie. Il suffit d’ajouter un relais 2 RT alimentant l’une ou l’autre portion de voie après D1 ou D2.
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Dim 9 Sep 2018 - 18:58

J'ai reçu ma commande de signaux ffmodélisme, la qualité est égale à ce que j'avais vu en expo, donc je suis satisfait, seul problème mes signaux disque rouge ont pris un sérieux coup de vieux, plus grands, plus rustiques, pas intérêt à les mettre au premier plan Smile
Je me suis empressé de les positionner sur la seule partie du réseau à peu près terminée, juste histoire de les tester.



Le De Dietrich X3702 attend au carré de sortie de gare
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par CC 65500 le Lun 10 Sep 2018 - 16:38

Bonsoir.

Très intéressant comme tracé. Je viens juste de le voir plus haut. De belles circulations en perspective.  Very Happy

Bruno
avatar
CC 65500
Sous-Chef de Gare

Date d'inscription : 24/01/2018
Echelle(s) que je pratique : N et HO
Digital - Analogique : indiquez ici votre système d'alimentation

Revenir en haut Aller en bas

Re: Futur réseau

Message par PauloleNiste le Mar 11 Sep 2018 - 14:41

TOMY a écrit:Pas toujours agréable de démonter ou détruire son réseau. Bonne chance pour le déménagement et la reconstruction!!!!

J' en sais quelque chose !! Moi aussi je suis passé par là !! Very Happy Very Happy
J' en ai profité pour réviser mon projet !! affraid
Qui étai encore plus grand ; que l' actuel !!

Paulo
avatar
PauloleNiste
Contrôleur

Date d'inscription : 27/03/2018
Echelle(s) que je pratique : N ; Epoques 4 et 5
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mar 11 Sep 2018 - 20:14

Merci à vous deux.
Le démontage est en cours, il est indispensable pour récupérer rails, aiguillages, bâtiments, etc. Comme tu le dis, c'est désagréable et en plus plus c'est long si on veut ne rien casser.
Pensant que je n'aurai jamais le courage de tout refaire, j'ai décidé de conserver en l'état plusieurs morceaux et de les réutiliser tel que, problème, il y a près de 200 kms à parcourir entre l'ancien et le nouveau, ça limite beaucoup les possibilités d'y travailler. Evil or Very Mad
Néanmoins ça avance, prochaine étape refaire la partie liant la ligne de la gare terminus et le dépôt d'une part et la pleine voie de l'autre - le triangle sur le plan.

@+
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mer 19 Sep 2018 - 11:19

Évocation banlieue Est sur mon ancien réseau avec cette 141 TB Locostyl et sa rame vide de banlieue Est métallisée.
Hélas cette partie ne sera pas réutilisée sur mon nouveau réseau en cours de construction.  Twisted Evil

avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par BB15030 le Mer 19 Sep 2018 - 21:55

Gégé94 a écrit:Évocation banlieue Est sur mon ancien réseau avec cette 141 TB Locostyl et sa rame vide de banlieue Est métallisée.
Hélas cette partie ne sera pas réutilisée sur mon nouveau réseau en cours de construction.  Twisted Evil


C'est bien dommage, c'est un joli coin Smile Belle rame en passant Cool
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Jeu 20 Sep 2018 - 11:20

BB15030 a écrit:
Gégé94 a écrit:Évocation banlieue Est sur mon ancien réseau avec cette 141 TB Locostyl et sa rame vide de banlieue Est métallisée.
Hélas cette partie ne sera pas réutilisée sur mon nouveau réseau en cours de construction.  Twisted Evil


C'est bien dommage, c'est un joli coin Smile  Belle rame en passant Cool

Merci pour ton avis.

En fait, la partie basse avec l'entrée de tunnel sera sensiblement identique, le problème vient de la partie haute (avec la rame) qui sera totalement différente.
Sur l'ancien c'est une double voie très légèrement en courbe, sur le futur, ce sera une voie rejoignant la gare haute terminus dont les voies seront nettement séparées, l'une venant des voies principales sera en courbe de rayon 90 cm, l'autre voie longera le mur pour rejoindre les voies principales et sera droite.
Dans 2 semaines, je vais tenter de transporter ce morceau, je verrais alors ce que je peux réellement en faire.
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par BB15030 le Jeu 20 Sep 2018 - 11:40

Salut Lionel,
Merci pour le complément d'infos, je suis sur que sur le futur ce sera aussi joli Smile
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: Futur réseau

Message par Golfopierrot le Mar 25 Sep 2018 - 1:17

hate de voir ce réseau se construire
avatar
Golfopierrot
Bon client du wagon bar

Date d'inscription : 02/09/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Multimaus

http://jaime-ma-volkswagen.forumactif.org/

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mar 25 Sep 2018 - 10:55

Nouvelle version de mon projet, peu de modifs simplement tenter de réutiliser la partie en photo ci-dessus.



En vert, ce qui est en cours de réalisation.
En jaune les parties que je vais tenter de récupérer de l'ancien réseau.
Le petit carré en jaune, objet de la modif du plan, après une légère adaptation me permettra de commencer à raccorder la gare "haute' en vert sur le dessin avec les voies principales faisant le tour du dépôt.
Concernant le dépôt, il est déjà récupéré et mis en place, mais il n'est pas raccordé et il faudra refaire une partie des branchements électriques et retoucher les parties du décor qui ont souffert du transport. J'ai été contraint d'ajouter une trappe de visite, auparavant on pouvait tourner autour, plus maintenant, il est contre le mur.
Le grand morceau, coté droit, a peu de voies, mais un décor important que j'espère sauver en l'état, il sera transporté en dernier.
La grande partie semblant à 4 voies sera en fait sur 3 niveaux, une partie haute (2 voies) , la partie principale (2voies) de niveau "0" avec une gare de passage et enfin (non visible) de longues voies de stockage du matériel sous la table principale.


Dernière édition par Gégé94 le Mar 25 Sep 2018 - 15:30, édité 1 fois
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Patniste le Mar 25 Sep 2018 - 11:53

Beau plan, analogique ou digital ?
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Herwat le Mar 25 Sep 2018 - 14:43

Bien sympathique, tout ça .

Bonne reconstruction . . . . du boulot et du plaisir aussi ! ! ! Very Happy Very Happy Very Happy
avatar
Herwat
Pilier du wagon-bar

Date d'inscription : 10/09/2014
Echelle(s) que je pratique : HO
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Futur réseau

Message par Golfopierrot le Mar 25 Sep 2018 - 21:53

démonter son réseau pour le refaire c'est pas évident j'en sais quelque chose c'est mon cas mais je repart a zéro et fait un réseau en modules transportable au cas oui
en tout cas hâte de voir la suite de la reconstruction
bon courage
avatar
Golfopierrot
Bon client du wagon bar

Date d'inscription : 02/09/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Multimaus

http://jaime-ma-volkswagen.forumactif.org/

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mer 26 Sep 2018 - 9:28

Golfopierrot a écrit:démonter son réseau pour le refaire c'est pas évident j'en sais quelque chose c'est mon cas mais je repart a zéro et fait un réseau en modules transportable au cas oui
en tout cas hâte de voir la suite de la reconstruction
bon courage

Merci à tous pour vos encouragements, ça avance très lentement (trop à mon gout) mais ça avance.
J'avais 4 modules à la norme fédération, je les donné à mon club, ça limitais un peu trop l'exploitation de la surface dont je disposais.
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Jeu 27 Sep 2018 - 15:09

Gamin, j'avais visité un central téléphonique et j'avais vu les femmes préparer le câblage "à l'ancienne", c'est à dire lié avec une ficelle continue.
Dès mon premier réseau, vers 13/14 ans, j'ai adopté cette méthode et j'ai continué par la suite.
Aujourd'hui j'apprécie particulièrement cette façon de faire qui me permet de déménager des parties de mon ancien réseau sans être perdu par des fils qui pendent partout et dont on ignore ou ils vont et à quoi ils servent, en plus certains fils sont renseignés (étiquette rouge).



Par exemple : le dessous du dépôt avec la plaque tournante, les aiguillages, etc. tout y est, même en analogique, ça peut paraître simple et clean.
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Golfopierrot le Jeu 27 Sep 2018 - 21:43

sympa cette méthode , moi je préfère 1 câble 1 organe c'est plus simple a suivre en cas de panne Wink
avatar
Golfopierrot
Bon client du wagon bar

Date d'inscription : 02/09/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Multimaus

http://jaime-ma-volkswagen.forumactif.org/

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mar 16 Oct 2018 - 20:25

Bonjour à tous.
Les travaux continues, après la mise en place du 1er plateau récupéré de l'ancien réseau, 3 morceaux supplémentaire ont fait le voyage et sont maintenant en place.



En vert, partie nouvelle reconstruite.
En jaune "X" morceau qui sera récupéré plus tard.
En jaune "1, 2, 3, 4" plateaux récupérés et mis en place, raccordement des voies réalisé. A l'aide d'un branchement provisoire, j'ai testé la continuité électrique de la boucle, c'est bon, ça roule.
Pour le transport, tous les bâtiments ont été démontés, il y a donc pas de gros dégâts, mais beaucoup de retouches de décor à faire.
En bleu, ce secteur est très différent de celui de l'ancien réseau, il est à reconstruire entièrement, c'est la prochaine étape.
Pas de grandes tables vides, la menuiserie avance avec l'avancement des secteurs. Il y a donc un fatras sur le réseau, dès le ménage fait, je vous passe des photos.

@+
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Gégé94 le Mer 17 Oct 2018 - 15:26

J'expliquais, il y a peu, en réponse à un autre post, qu'il était facile et préférable de réaliser ses rampes  sans utiliser celles du commerce.
En voici un exemple, vous ne trouverez aucun élément permettant de placer un aiguillage en courbe au milieu d'une rampe du commerce.



Rampe d'accès au dépôt, elle permet à la voie de remonter après être passé sous les voies principales.
avatar
Gégé94
Mécanicien de locomotive

Date d'inscription : 27/12/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Patniste le Mer 17 Oct 2018 - 18:52

On est jamais mieux servi que par soit même ( vieil adage )
avatar
Patniste
Sous directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Futur réseau

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
