TCO Ho là là ...

Message par Jolly67 le Jeu 10 Jan 2019 - 22:41

Hello,
je me suis fait un beau TCO pour piloter mon réseau. Il est possible de piloter sans souci trois convois sur chacune des lignes deux grandes lignes.
Je m'occupe d'une des deux lignes et ma fille s'occupe de l'autre ligne.




Mais voilà, à deux sur ce TCO, pas possible!

J'ai donc confectionné un petit TCO pour ma fille afin que l'on puisse jouer tout les deux, ma fille et moi en pilotant chacun trois convois et ce, chacun sur une partie du réseau.





Il fallait que, lorsque la main est sur la petite console, la voie dédiée ne soit plus pilotable depuis la grande console.
Celà implique un changement important dans le câblage de la grande console.

J'ai donc ouvert et....



...voilà ce que j'ai vu.
Pour un électricien professionnel, c'est pas terrible!

Alors vu qu'il fallait mettre le nez là-dedans, j'ai tout nettoyé!



Voilà, on y voit un peu plus clair!

J'en ai profité pour m'occuper de la face du dessus.

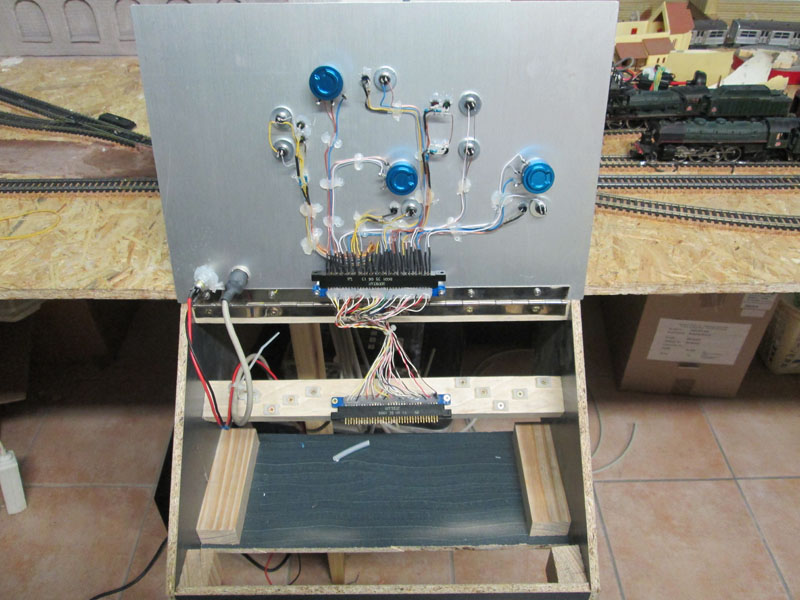

Ensuite, remise en place des potars, poussoirs et leds...



C'est aussi l'occasion de faire un système électrique souple au niveau de la charnière. J'ai vite trouvé une application à des connecteurs que je gardais au cas-où...!

Aller, on commence le câblage...



Voilà où j'en suis à l'heure où je publie ce message.....
avatar
Jolly67
Chef de manoeuvre

Date d'inscription : 01/01/2019
Echelle(s) que je pratique : HO
Digital - Analogique : Analogique maison

https://www.forgottenairfields.com

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Papy25 le Jeu 10 Jan 2019 - 23:11

tout a fait mieux évidement , rien n'est réussit du 1er coup, sinon çà serait trop beau; lol

bonne continuation

@+
avatar
Papy25
Directeur de la Salle d' attente

Date d'inscription : 07/04/2013
Echelle(s) que je pratique : H0
Digital - Analogique : H0 2rails numérique
Commande numérique Roco Multimauss

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Jolly67 le Jeu 10 Jan 2019 - 23:35

Papy25 a écrit:tout a fait mieux évidement , rien n'est réussit du 1er coup, sinon çà serait trop beau; lol

bonne continuation

@+

Bin je suis pas du tout de ton avis!
Voilà presque de 50 ans que je dis à ma petite sœur et à mon petit frère que c'est toujours le premier essai qui est une réussite, le reste étant fait de bric et de broc avec les bouts qui restent....  mdr
avatar
Jolly67
Chef de manoeuvre

Date d'inscription : 01/01/2019
Echelle(s) que je pratique : HO
Digital - Analogique : Analogique maison

https://www.forgottenairfields.com

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Beynac le Ven 11 Jan 2019 - 9:31

Sans vouloir vexer personne... Embarassed TCO: Tableau de Contrôle Optique.
Ta magnifique réalisation serait plutôt un Poste d'aiguillage à câblage géographique.
avatar
Beynac
Mécanicien de manoeuvre

Date d'inscription : 09/06/2018
Echelle(s) que je pratique : HO, On30 et OO
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par BB15030 le Ven 11 Jan 2019 - 10:57

Effectivement on y voit plus clair Smile
avatar
BB15030
Directeur du Café de la Gare

Date d'inscription : 23/09/2013
Echelle(s) que je pratique : HO, JOUEF.
Digital - Analogique : Analogique.

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Skull1 le Ven 11 Jan 2019 - 13:23

Bonjour,
Les câblages sont biens mieux.
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Jolly67 le Lun 14 Jan 2019 - 12:13

Bin voilà, j'ai enfin terminé mes deux consoles!

J'en ai profité pour rajouter des choses.
Cette nouvelle version est encore plus fournie mais au moins, c'est mieux rangé!
De plus, aucun fil ne risque de se briser à l'ouverture du pupitre.




La photo est un peu sombre, mais j'ai pas réussi à faire mieux...

Maintenant, je peux jouer avec ma fille. Chacun une console pour piloter 6 convois à la main.
avatar
Jolly67
Chef de manoeuvre

Date d'inscription : 01/01/2019
Echelle(s) que je pratique : HO
Digital - Analogique : Analogique maison

https://www.forgottenairfields.com

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Skull1 le Lun 14 Jan 2019 - 13:08

Bonjour,
Les câblages sont topcool
Beau travail.
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Jolly67 le Lun 14 Jan 2019 - 17:32

Merci David,
je suis très content car les tests terminés ne révèlent aucune erreur!
Cool non? Cool
avatar
Jolly67
Chef de manoeuvre

Date d'inscription : 01/01/2019
Echelle(s) que je pratique : HO
Digital - Analogique : Analogique maison

https://www.forgottenairfields.com

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par BCF eh 4/4 15 le Lun 14 Jan 2019 - 18:38

Skull1 a écrit:Bonjour,
Les câblages sont topcool
Beau travail.

Superbe travail
avatar
BCF eh 4/4 15
Directeur de la Salle d' attente

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Jolly67 le Lun 14 Jan 2019 - 19:24

Merci André,
tant que j'y suis, si quelqu'un sait où je peux trouver des bouchons pour mettre sur les boutons, ce serait sympa!
Comme beaucoup de choses sur mon réseau, c'est de la récup...
avatar
Jolly67
Chef de manoeuvre

Date d'inscription : 01/01/2019
Echelle(s) que je pratique : HO
Digital - Analogique : Analogique maison

https://www.forgottenairfields.com

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Skull1 le Lun 14 Jan 2019 - 20:04

Bonsoir,

Par ici peut-être pour les boutons => https://www.gotronic.fr/recherche_0_0_0_0_2_0.htm

Vue le tarif x25 c'est rentable.
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Jolly67 le Lun 14 Jan 2019 - 20:34

pas trouvé!
avatar
Jolly67
Chef de manoeuvre

Date d'inscription : 01/01/2019
Echelle(s) que je pratique : HO
Digital - Analogique : Analogique maison

https://www.forgottenairfields.com

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Skull1 le Mar 15 Jan 2019 - 13:23

Bonjour,
En haut recherche par code ou mot clé => bouton ou 11389
avatar
Skull1
Ingénieur de la machine à café

Date d'inscription : 29/06/2014
Echelle(s) que je pratique : HO - 100% numérique
Digital - Analogique : Digital Home Made Conceptions & Réalisations - RRTC V9x
- Réseau HO modulaires en construction -
Esu: Ecos II - LokProgrammer - SwitchPilot servo / Zimo: MXULFA /
Sprog III / Digikeijs: DR5000 - DR4018 - DR4024 - DR4088RB-CS

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Papybricolo le Mar 15 Jan 2019 - 14:40

Skull1 a écrit:Bonjour,
Les câblages sont topcool
Beau travail.

+1

Merci David Wink , en plusss c'est les soldes l0l!

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau et bonne journée Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: TCO Ho là là ...

Message par Jolly67 le Mar 15 Jan 2019 - 17:04

Merci papybricolo! I love you

Skull1 a écrit:Bonjour,
En haut recherche par code ou mot clé => bouton ou 11389

Ton lien mène vers des boutons, moi je recherche des capuchons pour aller sur mes boutons.
avatar
Jolly67
Chef de manoeuvre

Date d'inscription : 01/01/2019
Echelle(s) que je pratique : HO
Digital - Analogique : Analogique maison

https://www.forgottenairfields.com

Revenir en haut Aller en bas
