Fabriquer mon TCO

Message par Djodu51530 le Mer 20 Mai 2009 - 22:22

Bonsoir,

Après avoir survolé quelques sujets du forum, j'ai vu que votre "poste de contrôle" était bien organisé, et j'aimerait en faire autant, mais je ne sais pas comment m'y prendre, quelles boutons poussoir utiliser, quelles interrupteurs, quelle matériel pour le socle. Je dois brancher dessus, mes lampadaires (relier à un seul bouton), mon feu, mes aiguillages électrique, et mon passage a niveau.

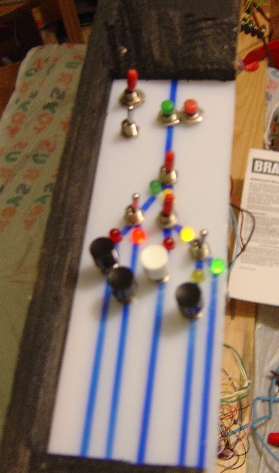

j'appelle poste de contrôle :



Dernière édition par djodu51530 le Jeu 2 Juil 2009 - 14:13, édité 2 fois
avatar
Djodu51530
Contrôleur

Date d'inscription : 17/05/2009
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Fabriquer mon TCO

Message par ArCToS le Mer 20 Mai 2009 - 23:42

A chaque bouton sa fonction. Des boutons poussoir ou interrupteur momentané pour des dételeurs ou des aiguillages

Des interrupteurs pour isoler les voies en analogique, ou alors activer ou désactiver l'éclairage par exemple.

Pour le matériel support de base il s'agit de carte plastique épaisse de quelques mm.

Voila

Par rapport à ce que tu souhaite :
- interrupteur pour l'éclairage
- interrupteur pour le feu
- il faut que tu nous précise quel est le type de moteur pour tes aiguillages
- pour le passage à niveau pareil tout dépend de la marque et du matériel dont tu dispose pour le faire fonctionner

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: Fabriquer mon TCO

Message par PSX le Jeu 21 Mai 2009 - 7:03

la carte plastique n'est pas indispenseble...
ceci dit, par rapport à la photo, je dirais que ça manque d'espace... nécessaire pour la lisibilité
Pour mapart, je l'ai fait en bois avec un schéma du réseau sans Leds (la position de bouton posséde une convention... en haut coupé, en bas alimenté)
Il s'agit d'inverseurs double qui me commandent en analogique, la coupure de voie et le siganl en une seule action (gestion continu et alternatif ensemble)
j'utilise aussi des inverseurs pour l'éclairage... ainsi tout n'est pas allumé en même temps... comme j'ai plus ou moins 2 pôles urbains, ils en sont pas allumé ensemble se qui coupe les perspectives et évite de trop tirer sur les transfos
Voilà ce que ça donne

avatar
PSX
Ingénieur de la machine à café

Date d'inscription : 06/06/2006
Echelle(s) que je pratique : Réseau H0 + Dioramas
Digital - Analogique : Analogique 2R + projet digital

http://lereseaudepsx.e-monsite.com/

Revenir en haut Aller en bas

Re: Fabriquer mon TCO

Message par Catsous le Jeu 21 Mai 2009 - 7:04

Bonjour,

Voici un INDEX qui t'aidera aussi.
avatar
Catsous
Directeur de la Salle d' attente

Date d'inscription : 22/06/2007
Echelle(s) que je pratique : H0 3R
Digital - Analogique : Digital

http://www.joassin4051.net/

Revenir en haut Aller en bas

Re: Fabriquer mon TCO

Message par Djodu51530 le Jeu 21 Mai 2009 - 8:19

ArCToS a écrit:Par rapport à ce que tu souhaite :
- interrupteur pour l'éclairage
- interrupteur pour le feu
- il faut que tu nous précise quel est le type de moteur pour tes aiguillages
- pour le passage à niveau pareil tout dépend de la marque et du matériel dont tu dispose pour le faire fonctionner

Mon passage a niveau, est le B-174 de Faller, je le fait fonctionner avec un bouton poussoir (un vert pour les interupteurs jouef)

Et mes aiguillages: contacteur a impulsion ( c'est marqué sur la notice )

passage a niveau :
avatar
Djodu51530
Contrôleur

Date d'inscription : 17/05/2009
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Fabriquer mon TCO

Message par Djodu51530 le Jeu 2 Juil 2009 - 14:08

Bonjours,

Maintenant je vais réaliser mon TCO, je n'ai pas encore acheter mes nouveaux aiguillages, mais comment savoir quelles boutons utiliser, car sur certaints TCO ce sont des interupteurs, qui jouent ce rôle, et sur d'autres, des boutons poussoir.
Comment choisir les aiguillages que je vais achetter?
Comment mettre une del pour savoir où est orienter l'aiguille.

Merci de vos réponces...

Djodu51530

PS: Je suis en analogique
avatar
Djodu51530
Contrôleur

Date d'inscription : 17/05/2009
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Fabriquer mon TCO

Message par Djodu51530 le Jeu 2 Juil 2009 - 14:58

J'ai fait mon plan sur EXCEL est-il bien?

avatar
Djodu51530
Contrôleur

Date d'inscription : 17/05/2009
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas
