Digitalisation et motorisation 5 pôles d'une vapeur BR 85 DRG - Märklin 3308

Message par Administrateurs FTM le Lun 3 Aoû 2009 - 13:48

Bonjour,
A suivre sous peu, une digitalisation et motorisation 5 pôle d'une vapeur de la Deutsche Reichsbahn-Gesellschaft (DRG).

C'est une märklin 3308 que je possède depuis plus de 15 ans. D'origne analogique, avec une qualité de roulement excellente.
Elle avait fait l'objet de ma toute première digitalisation il y a quelques années et avec un décodeur Delta. Bref une vraie catastrophe au niveau de la qualité de roulement, puisque la génération Delta utilisait les moteurs altérnatif. Ce qui n'est plus le cas dès la génération MärklinDigital, puis MärklinSystems.

Cette digitalisation et re-motorisation est donc effectuée avec un kit Märklin 60760 et récupération du décodeur Delta comme décodeur de foction pour le générateur de fumée.
Donc insertion de 2 décodeurs dans une machine comportant peu de place.

Voili voilo,

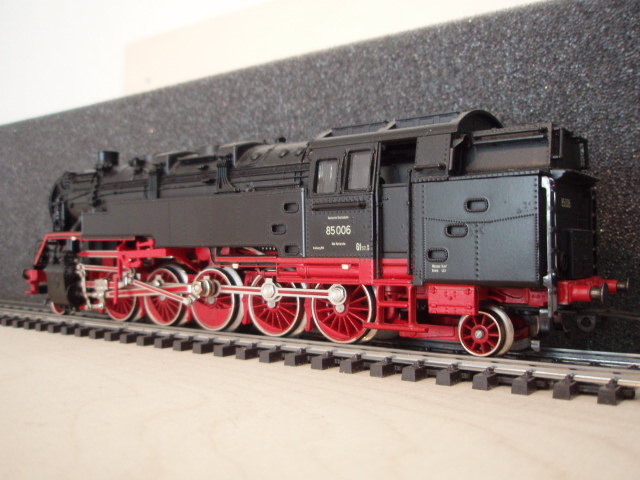

on commence par des images de la bête:




Ouverture de la loco. On voit l'énorme décodeur Delta qui avait nécessité un petit fraisage du chassis pour l'insérer:


Le fraisage a été fait au niveau des deux réservoirs rouge en bas à gauche du décodeur Delta, puis retouche de peinture:


Vue de l'autre côté. Le décodeur Delta va donc rester à sa place et servira de décodeur de fonction pour le gnérateur de fumée. on voit le contact de ce dernier à droit de la machine, au dessus de l'ampoule avant. Ces ampoules sont déjà isolées du chassis, pas besoin de socle en plastique avec ampoule à pattes.
Reste donc à décâbler, démonter le moteur alternatif puis remonter le nouveau continu du kit 60760 et fixer le décodeur du même kit sur le décodeur Delta.


retrait du moteur:


Décablage, retrait des antiparasitages:


Mise enplace du nouveau moteur à aimant permanent. Cette operation ne pose aucuns soucis. En bas à gauche de la flasque noire du moteur j'ai garder la petite patte en cuivre pour le négatif. Il y en a une deuxième à droite du décodeur Delta qui sont reliée par un fil, car le chassis est en deux partie.
On voit aussi que la vis et l'écrou qui fixaient le décodeur Delta sur l'équerre en alu ont disparu. En faisant un test avec le nouveau décodeur, la vis et écrou créent une surépaisseur qui empêche le mouvement du chassis articulé une fois la caisse remontée.


Mise en place du nouveau décodeur. Je fixe les décodeur ensemble et du même coup sur l'équerre en alu avec du double face. Puis j'ai mis en place deux brides vertes pour assurer le tout. Mais l'attache des bride est trop épaisse pour le mouvement du chassis, et en plaçant la fermeture en dessus des décodeurs, c'est trop haut.


Donc deux petit bouts de fil noués remplacent les brides et l'affaire est dans la sac. Ya pu ka câbler:


2 coups de fer à souder et c'est câbler. Faire attention à la position des self, vu la place limitée dans la caisse, y a pas 36 solutions pour les disposer:


Et hop, sur le réseau prête au départ:




Dernière édition par Gladiateur le Ven 14 Mar 2014 - 9:49, édité 2 fois (Raison : Mise en page des photographies)
avatar
Administrateurs FTM
Administrateur

Date d'inscription : 09/05/2006

http://trainminiature.discutforum.com

Revenir en haut Aller en bas

Re: Digitalisation et motorisation 5 pôles d'une vapeur BR 85 DRG - Märklin 3308

Message par ArCToS le Lun 3 Aoû 2009 - 18:15

sympa, tu lui a monter un fumigène au passage ou c'est un effet ?

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: Digitalisation et motorisation 5 pôles d'une vapeur BR 85 DRG - Märklin 3308

Message par Administrateurs FTM le Lun 3 Aoû 2009 - 18:34

ArCToS a écrit:sympa, tu lui a monter un fumigène au passage ou c'est un effet ?
Administrateurs FTM a écrit:... Le décodeur Delta va donc rester à sa place et servira de décodeur de fonction pour le générateur de fumée. on voit le contact de ce dernier à droit de la machine, au dessus de l'ampoule avant ...

Very Happy

santé :drunken:  :drunken:  :drunken:
avatar
Administrateurs FTM
Administrateur

Date d'inscription : 09/05/2006

http://trainminiature.discutforum.com

Revenir en haut Aller en bas

Re: Digitalisation et motorisation 5 pôles d'une vapeur BR 85 DRG - Märklin 3308

Message par ArCToS le Lun 3 Aoû 2009 - 18:51

Ok merci je n'avais point vu (la fleme de lire tout le blabla sachant que je ne digitaliserai pas de si tôt du marklin enfin je pense pas (oui je ne dis pas jamais car on ne sais jamais Wink)
