Re: Vos plans de réseau

Message par Christian Collet le Ven 14 Sep 2012 - 8:47

Tu as implanté à l'avant de ta gare terminus plusieurs aiguilles qui densifient ton plan de voie et réduisent la longueur disponible pour manoeuvrer à cet endroit (environ 60 cm). Tu gagnerais peut être en confort de manoeuvre et en longueur de convois en reportant tes aiguilles dans les courbes, à droite près du passage à niveau, à gauche vers le petit pont. De plus, en implantant des aiguilles en courbe à ces endroits cela évite à tes trains de se tortiller en franchissant les aiguilles et c'est beaucoup plus esthétique.
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Mer 7 Nov 2012 - 8:02

bonjour
pour ne pas faire que de recherche,lire je vous fait partager un premier croquis. vos avis et critiques son bien sur les bienvenue
avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par André Gay le Mer 7 Nov 2012 - 8:13

Bonjour.
Chaque branche du réseau mesure 10 m de long.
Lors de la réalisation du réseau j'ai effectué quelques modifications mineures.
A+
André


avatar
André Gay
Sous-Chef de Gare

Date d'inscription : 18/05/2006
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique pour toujours


http://andregay1247.perso.neuf.fr

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Lutchi le Mer 7 Nov 2012 - 8:53

Très jolie loco..
Un superbe plan
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Mer 7 Nov 2012 - 9:12

André Gay a écrit:Bonjour.
Chaque branche du réseau mesure 10 m de long.
Lors de la réalisation du réseau j'ai effectué quelques modifications mineures.
A+
André



10 mètres. 10 mètres. 10 mètres. 10 mètres. !!!!

ça laisse rêveur, je suis jaloux. Je galère sur mon plan parce que je n'ai "que" 3 * 2, en L également.

Merci André d'avoir partagé ton plan, après nous avoir fait découvrir ton MAGNIFIQUE réseau.
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Mer 7 Nov 2012 - 9:15

Den59 a écrit:bonjour
pour ne pas faire que de recherche,lire je vous fait partager un premier croquis. vos avis et critiques son bien sur les bienvenue

Bonjour,

J'aime bien l'idée générale, le plan global.

Par contre, je vais te faire la remarque qu'on m'a fait lorsque j'ai posté moi aussi un premier croquis : attention au rayon de tes courbes, qui ont l'air très serrés.

Je dis ça parce que je suis loin de mettre sur mon plan réel en cours toutes les idées que j'avais mises sur mon croquis, et ce en grande partie à cause des rayons de courbes.

Bonne continuation, je suis bien placé pour savoir que l'élaboration d'un plan est TRES compliquée.
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Mer 7 Nov 2012 - 10:49

SamT a écrit:
Den59 a écrit:bonjour
pour ne pas faire que de recherche,lire je vous fait partager un premier croquis. vos avis et critiques son bien sur les bienvenue

Bonjour,

J'aime bien l'idée générale, le plan global.

Par contre, je vais te faire la remarque qu'on m'a fait lorsque j'ai posté moi aussi un premier croquis : attention au rayon de tes courbes, qui ont l'air très serrés.

Je dis ça parce que je suis loin de mettre sur mon plan réel en cours toutes les idées que j'avais mises sur mon croquis, et ce en grande partie à cause des rayons de courbes.

Bonne continuation, je suis bien placé pour savoir que l'élaboration d'un plan est TRES compliquée.

merci Samt
tout a fait ! je m'en rend compte , j'ai mis au sol pour voir ce que sa donne je monte , démonte loll j'aime aussi ce croquis et comme tu le dit il y aura des variantes
je suis loin de voir une loco en marche mais sa me fait avancé
avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Mer 7 Nov 2012 - 13:13


voici en réelle
avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Nicholas Rush le Jeu 8 Nov 2012 - 12:28

Den59 a écrit:
voici en réelle

Salut, je ne suis pas un expert en electricité, mais ne risque t'il pas d'y avoir un court circuit là à cause de la grosse boucle d'en bas qui fait demi tour au niveau des aiguillages en haut et au niveau de la boucle?
avatar
Nicholas Rush
Contrôleur

Date d'inscription : 02/08/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Jeu 8 Nov 2012 - 14:02

Pour le court circuit, ça dépend;

Si c'est du trois rails, alors non.

Si c'est du deux rails, alors il suffit d'isoler les rails, et de gérer la boucle de retournement. Ces boucles de retournement sont fréquentes, il y a tout ce qu'il faut pour les gérer.

Maintenant c'est sûr que si c'est du deux rails, et que rien n'est fait pour gérer la boucle, alors il va obligatoirement y avoir un court-circuit.

Cdlt,
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Jeu 8 Nov 2012 - 14:41

si je comprend bien cela reste compliqué pour un débutant et je ne veut pas me mettre en difficulté au démarrage
merci pour la remarque Wink
avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Jeu 8 Nov 2012 - 14:48

Avec les bonnes infos et le bon matériel, il me semble que ça n'a rien de compliqué.

De mémoire, il faut un appareil qui en fait va détecter le court--circuit, et inverser les pôles ou un truc comme ça. Mais moi je n'ai pas le soucis, vu que je suis en trois rails marklin.

Mais ne jette pas ton plan trop vite, attends les infos de ceux qui ont eu le cas.
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Jeu 8 Nov 2012 - 15:34

avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Jeu 8 Nov 2012 - 15:37

Effectivement, Marc (Arctos de FTM) a écrit bon nombre d'articles intéressants sur son site.

Si tu viens à Orléans ce week-end, c'est ce qu'ils ont dû faire sur le réseau du forum.

avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Jeu 8 Nov 2012 - 16:04

j'aurais aimer mais sa fait loin Wink
avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Michèle66 le Jeu 8 Nov 2012 - 17:43

cela reste compliqué pour un débutant

Compliqué non! scratch animé
Il y a différentes marques qui propsent ce genre d'éléments et que ce n'est pas difficile à monter!
Il suffit de suivre le schéma d'installation cavapasnon

Mais pas donné puisque le moyen de gamme orbite entre 30 et 50 euros!
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Jeu 8 Nov 2012 - 18:07

ce que je veut c'est un réseau évolutif!qui ne sera pas fait en 3 jours
après avoir parcouru le forum et la je rejoint plusieurs membres sur le fait que se soit une "mine d'or" l’investissement se fera sur le long terme ,mais néanmoins commencé par du fonctionnel ,je compte réalisé la plupart du décors se qui sera pas trop compliqué mais par contre je doit encore study
sur l’électricité voila Smile
merci de me faire avancé !
avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Michèle66 le Jeu 8 Nov 2012 - 18:38

après avoir parcouru le forum et la je rejoint plusieurs membres sur le fait que se soit une "mine d'or"

Effectivement!!!!!!!!
N'hésites pas à te servir du système de recherche, avec un peu d'habitude et les bons mots clés tu retrouves à peu près tout!!!!
Après tu as Google qui t'oriente sur d'excellents sites dans la spécialisation qui t'intéresse!

Et quand tu attrapes un bon tuto, tu le mets dans tes favoris pour le retrouver facilement.
J'ai remarqué que si tu veux bien faire les choses sur l'ensemble du temps passé sur une réalisation, tu as 2/3 de recherche pour 1/3 d'exécution.
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

PLANS DE RESEAU

Message par T2073 le Jeu 8 Nov 2012 - 20:54

Bonsoir
Je mien a déjà été présenté sur un autre post, mais je le mets ici aussi. Mon problème est que je n'ai qu'un accès dans un sens d'accès sur la V5 d'accès au dépot ce qui est pénalisant. C'est désormais compliqué de modifier mais ca se fera sûrement par la suite en décallant le dépot autorail. Sinon pour le reste il offre de multiples possibilités de manoeuvres et aucune partie n'est cachée grace à la place disponible.

SVP
Guillaume
avatar
T2073
Résponsable du wagon bar

Date d'inscription : 06/07/2011
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Papybricolo le Lun 12 Nov 2012 - 11:02

Nicholas Rush a écrit:
Den59 a écrit:
voici en réelle

Salut, je ne suis pas un expert en électricité, mais ne risque t'il pas d'y avoir un court circuit là à cause de la grosse boucle d'en bas qui fait demi tour au niveau des aiguillages en haut et au niveau de la boucle?

Non ce n'est pas compliqué a gérer une boucle de retournement : il faut acheter un module électronique à une trentaine d'euros...qui va détecter le court circuit au passage des trains et qui va basculer en une fraction de seconde la polarité...

voici un schéma de principe (doc Lenz)


______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Lun 12 Nov 2012 - 11:17

Euh Jean-Claude ...

C'était quoi déjà la référence de celui qui a buggé à Orléans, histoire de ne pas prendre le même ...


Bon d'accord, je
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par ArCToS le Lun 12 Nov 2012 - 11:28

SamT a écrit:Euh Jean-Claude ...

C'était quoi déjà la référence de celui qui a buggé à Orléans, histoire de ne pas prendre le même ...


Bon d'accord, je

Le roco 10767 ou 10787 je ne sais plus

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Dandel4 le Lun 12 Nov 2012 - 11:39

celui a une trentaine d'€ est un Digitrax AR1 placé sur l'autre boucle et qui lui a parfaitement rempli son rôle.

______________________________________________________________________________________________
_______________________________________________________________________________________________
Amicalement, Daniel.

Les jeunes sont toujours prêts à donner à leurs aînés le bénéfice de leur inexpérience.
Les vieux croient à tout; les gens d'âge mûr mettent tout en doute; les jeunes savent tout.
Oscar Wilde
http://locopassion.blogspot.be/
avatar
Dandel4
Administrateur

Date d'inscription : 21/08/2007
Echelle(s) que je pratique : H0
Digital - Analogique : Digital 2R - Centrale Ecos II. Logiciel CDM Rail

http:// http://locopassion.blogspot.be/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par PhilB47 le Lun 12 Nov 2012 - 12:10

Bonjour,
Pour mon premier message sur FTM, je vous propose le plan de mon réseau en cours de construction "Calignac".
Basé sur le réseau HO que BRAWA a présenté à l'IntermodellBauh en 2011, et qu'ils m'ont gentiment fait parvenir. J'ai gardé la taille, mais suis passé du HO au N Very Happy et j'ai rajouté une gare cachée, et une seconde gare en hauteur. Taille finale : 2,50 m X 1,0 m.

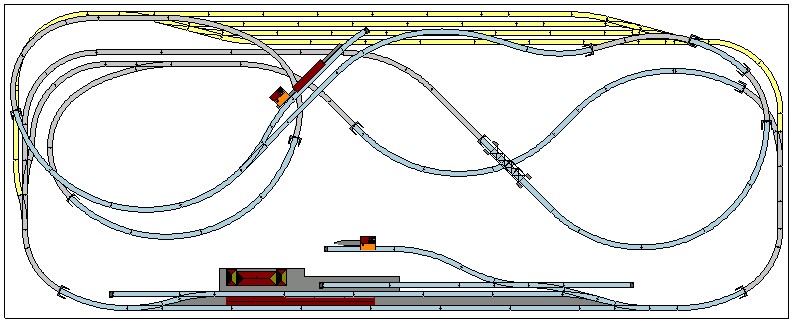

Le plan général sous Raily


Les partie visibles :


Et une ébauche de paysage sous CDM-Rail. (Je peux vous proposer le .lay avec simulations si vous le souhaitez)


Bonne journée

Phil.
avatar
PhilB47
Chef de manoeuvre

Date d'inscription : 12/11/2012
Echelle(s) que je pratique : N
Digital - Analogique : Digital : Roco Multimaus, et logiciel CDM-Rail connecté au réseau par le biais d'un XIS88.
Rétrosignalisation : Module Rosoft S88SD16-N (http://www.rosoft.info)
Contrôle des aiguillages : Servos-moteurs et décodeurs ESU SwitchPilotServos

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Papybricolo le Lun 12 Nov 2012 - 14:16

Dandel4 a écrit:celui a une trentaine d'€ est un Digitrax AR1 placé sur l'autre boucle et qui lui a parfaitement rempli son rôle.

d'ailleurs Christian (trekkeur) achète beaucoup de matériels de ce fabricant et en est très SATISFAIT...

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Sebdu49 le Lun 19 Nov 2012 - 18:21

Je viens de regarder les plans de reseaux d'un petit peu tout le monde,et ben c'est du lourd!!!!! quand je vois mon pauvre petit plan a moi déssiné un peu a la va vite et quand je vois la qualitée des votres j'en serai un peu jaloux.... mais bon le dessin et moi cela fait 2!!! et sur ordinateur je ne suis pas une fleche non plus comment faire???
avatar
Sebdu49
Mécanicien de manoeuvre

Date d'inscription : 13/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital

Revenir en haut Aller en bas

L'auteur de ce message est actuellement banni du forum - Voir le message

Re: Vos plans de réseau

Message par Golfopierrot le Lun 19 Nov 2012 - 22:13

Nonotorail a écrit:Le mien a été fait à l'ancienne; crayon à papier, gomme, règle et compas Laughing

j'ai fait moi aussi la même chose en prenant un papier millimétré pour m'aider dans le traçage Wink
avatar
Golfopierrot
Sous-Chef du traffic

Date d'inscription : 02/09/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital Multimaus

http://jaime-ma-volkswagen.forumactif.org/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Den59 le Mar 20 Nov 2012 - 13:36

moi c'est de l'instantané l0l! je vais le refaire !
avatar
Den59
Chef de train

Date d'inscription : 05/11/2012
Echelle(s) que je pratique : H0

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Railenbois le Sam 1 Déc 2012 - 20:18

bonsoir ,voici le plan de mon réseau ,dessiné ,réalisé et piloté en mode simulation et prochainement géré par CDMRail


avatar
Railenbois
Administrateur du local de pause

Date d'inscription : 29/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, gestion via CDMRail

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Lutchi le Lun 3 Déc 2012 - 10:08

Je me suis mis à rêver devant ton plan.
Il y de quoi faire.
Je tire tirchapeau
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Railenbois le Jeu 6 Déc 2012 - 23:53

bonsoir

Je me suis mis à rêver devant ton plan.
Il y de quoi faire.

pour les dimensions 7*6*4 ,le but circulation de grandes rames marchandises et voyageurs ,et trafic régional entre les 2 gares qui sont implantées sur un réseau grandes lignes.Reste l'implantation des modules de détection (115 zones environ) marre ensuite le pilotage via PC
Marcel
avatar
Railenbois
Administrateur du local de pause

Date d'inscription : 29/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, gestion via CDMRail

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Christian Collet le Ven 7 Déc 2012 - 5:09

Le problème de tout ces plans tracés à l'aide d'un outil informatique c'est qu'ils ne prennent en compte que des coupons de rail du commerce et finissent par donner des réseaux à l'aspect symétrique et artificiel bien éloigné de ce qu'est une ligne de chemin de fer réelle: pas de courbe à très grand rayon, pas de raccordement parabolique, pas de prise en compte de ce que permet permet la voie courbable vendue au mètre. J'ai l'impression de regarder le catalogue de plans de réseaux Jouef des années 60.
avatar
Christian Collet
Oscar des réseaux en construction

Date d'inscription : 21/11/2009
Echelle(s) que je pratique : H0 époque VI: automoteurs, fret et trains de travaux plus un peu de HOe
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Atonetoile le Ven 7 Déc 2012 - 6:50


ben non, enfin concernant Anyrail, il prend les voies flexibles.... quoi? il est pas bien mon plan? MDR
avatar
Atonetoile
Bon client du wagon bar

Date d'inscription : 27/01/2012
Echelle(s) que je pratique : N chez moi, H0 au boulot (MWL)
Digital - Analogique : Digital Hornby élite, pilotage centrale et PC avec Rail Master à titre perso et pour le travail, ROCRAIL, sprog, Lenz et autres

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Michèle66 le Ven 7 Déc 2012 - 7:00

De toute manière ces plans ne sont qu'une base car au fur et à mesure de la construction on se rend compte qu'avec les contraintes et les idées nouvelles on s'en éloigne pas mal!
Néanmoins, un support pour visualiser le projet reste toujours une bonne chose!
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Railenbois le Ven 7 Déc 2012 - 7:17

Michèle66 a écrit:De toute manière ces plans ne sont qu'une base car au fur et à mesure de la construction on se rend compte qu'avec les contraintes et les idées nouvelles on s'en éloigne pas mal!
Néanmoins, un support pour visualiser le projet reste toujours une bonne chose!
tout à fait d'accord ,sauf qu' avec le logiciel CDMRail le tracé doit coller au plus prés de la réalité ,pour avoir une circulation simulée la plus proche possible du réel.La gestion non seulement des rails flexibles catalogue sont gérés mais des longueurs bien plus grande le sont aussi ,et même si les raccords paraboliques ne sont pas dessinés ils peuvent être réalisés ,un autre avantage que l'on avait pas avec les catalogues Jouef ,c'est la simulation Razz Laughing
Marcel
avatar
Railenbois
Administrateur du local de pause

Date d'inscription : 29/11/2012
Echelle(s) que je pratique : H0
Digital - Analogique : Digital, gestion via CDMRail

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Ven 7 Déc 2012 - 8:04

Boarf, moi de toute manière mon plan ne sera pas réaliste. Moi ce qui m'intéresse, c'est de voir mes précieuses se dégourdir les bielles sur un tracé pas trop monotone, et assouvir un rêve de gosse en y mettant deux trois éléments que j'ai toujours voulu avoir (pont tournant, rotonde, pont, tunnel, ...)

Certains sont obsédés par le réalisme d'une maquette, d'autres veulent seulement se faire plaisir en essayant de faire un truc sympas. Personnellement, je suis dans la deuxième catégorie.

Mais il faut de tout pour faire un monde, et ce n'est en rien une critique négative envers la première catégorie. Chacun voit midi à sa porte, c'est tout ...
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Michèle66 le Ven 7 Déc 2012 - 8:35

Effectivement Samuel!
Chacun se persuade de ce qu'il veut!

Je pense que je vais m'éloigner des posts absolument catégoriques, j'ai envie de passer des bons moments sur le forum, y trouver des réponses en dehors de toute polémique!
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Ven 7 Déc 2012 - 8:39

C'est clair !

Si j'admire ceux qui font de leur réseau des petits bouts de réalité, avec un souci du détail que n'aurait pas renié la nature elle-même, je pense qu'il ne faut pas oublier que notre passion reste un Hobby.

Il ne faut donc pas trop mettre la pression aux débutants concernant le réalisme de la maquette, ne pas les apeurer par l'ampleur de la tâche qui, en fait de compte, ne les attend pas.

Avant de conseiller, il est important de demander aux gens ce qu'ils veulent, et ne pas forcément les embarquer dans un chantier ne correspondant pas à leur besoin ...

Cdlt,
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Lutchi le Ven 7 Déc 2012 - 9:14

Je plussois.
Le principe est de ce faire plaisir.
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par JPaul_73 le Ven 7 Déc 2012 - 10:13

Christian Collet a écrit:Le problème de tout ces plans tracés à l'aide d'un outil informatique c'est qu'ils ne prennent en compte que des coupons de rail du commerce et finissent par donner des réseaux à l'aspect symétrique et artificiel bien éloigné de ce qu'est une ligne de chemin de fer réelle: pas de courbe à très grand rayon, pas de raccordement parabolique, pas de prise en compte de ce que permet permet la voie courbable vendue au mètre. J'ai l'impression de regarder le catalogue de plans de réseaux Jouef des années 60.

Avec Raily, si on le maitrise (et c'est là que le bas blesse parce qu'il n'est pas simple...) et qu'on utilise les outils d'aide au traçage des courbes en se fixant les rayons, on arrive très bien à utiliser des voies de la longueur et du rayon que l'on désire ... et mélanger cela avec des appareils de voies des catalogues de fabricants.


Dernière édition par JPaul_73 le Ven 7 Déc 2012 - 11:33, édité 1 fois
avatar
JPaul_73
Directeur du Café de la Gare

Date d'inscription : 14/02/2012
Echelle(s) que je pratique : HO - fin d'Epoque III (Année 70) à V
Digital - Analogique : Construction du réseau en cours- Ecos 50000 - MultiMauss.

http://www.le-train-de-jipe.fr

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par BCF eh 4/4 15 le Ven 7 Déc 2012 - 11:07

Atonetoile a écrit:
ben non, enfin concernant Anyrail, il prend les voies flexibles.... quoi? il est pas bien mon plan? MDR

Il surprend effectivement. Pourquoi pas.......

A voir avec le montage des voies.
avatar
BCF eh 4/4 15
Ingénieur en chef de la machine à café

Date d'inscription : 09/06/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Courant continu analogique

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Lutchi le Ven 7 Déc 2012 - 11:35

Voie étroite ...
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Michèle66 le Ven 7 Déc 2012 - 12:00

concernant Anyrail, il prend les voies flexibles

C'est une nouvelle fonctionnalité car je l'avais depuis plusieurs mois et c'est rentré avec une mise à niveau ce matin!
avatar
Michèle66
Membre remarquable du Forum

Date d'inscription : 24/01/2012
Echelle(s) que je pratique : Voyageurs uniquement, H0, H0m Train Jaune; Depuis les années 40 à 80!
Digital - Analogique : Digitale, Multimaus et Z21 Roco,
de préférence Lenz embarqué!

http://lepetittraindemichele.blogspot.fr/

Revenir en haut Aller en bas

Un des mes projets échelle HO

Message par Mec57leflic le Ven 28 Déc 2012 - 16:29

Voilà mon premier projet. 3.5m par 2m.
Sur deux niveaux.
Réseau analogique.
Un autre projet est en cours de dessin, je verrai ce que je fais ensuite.
avatar
Mec57leflic
Aide mécanicien

Date d'inscription : 24/12/2012
Echelle(s) que je pratique : H0 et N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Papybricolo le Ven 28 Déc 2012 - 19:38

Mec57leflic a écrit:Voilà mon premier projet. 3.5m par 2m.
Sur deux niveaux.
Réseau analogique.
Un autre projet est en cours de dessin, je verrai ce que je fais ensuite.

Pas mal du tout ...

je suppose que tu a prévu une trappe d'accès au milieu :


______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Mec57leflic le Ven 28 Déc 2012 - 21:00

Tout à fait pour accéder au deux niveaux donc deux trapes. J'aurai deux planches parallèles l'une sur l'autre. Le tour sera en Plexiglas pour voir ce qui se passe en dessous.
avatar
Mec57leflic
Aide mécanicien

Date d'inscription : 24/12/2012
Echelle(s) que je pratique : H0 et N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Lutchi le Ven 28 Déc 2012 - 23:16

Sinon il y a aussi la solution d'une plaque sous les rails et du grillage pour les autre surface..
avatar
Lutchi
Ingénieur en chef de la machine à café

Date d'inscription : 15/04/2010
Echelle(s) que je pratique : H0
Digital - Analogique : Analogique continu sans digital

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par Mec57leflic le Mar 22 Jan 2013 - 19:20

Mon nouveau projet que j'ai présenté dans la section approprie.
En "n" sur une table de 180 x 100.
avatar
Mec57leflic
Aide mécanicien

Date d'inscription : 24/12/2012
Echelle(s) que je pratique : H0 et N
Digital - Analogique : Analogique

Revenir en haut Aller en bas

Re: Vos plans de réseau

Message par SamT le Mer 23 Jan 2013 - 8:41

Peux-tu nous en dire plus sur les dénivelés éventuels, et sur quoi se situe où en terme de hauteurs, pour qu'on visualise mieux le réseau ?

Sinon, peux tu fait le tour facilement, pour avoir accès aux différents points du réseau ?
avatar
SamT
Rédacteur des annonces en gare

Date d'inscription : 26/06/2008
Echelle(s) que je pratique : H0 2R
Digital - Analogique : Digital

Revenir en haut Aller en bas

Page 2 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
