Digitalisation BB 63998 Roco

Message par Papybricolo le Dim 2 Jan 2011 - 18:14

Hier matin je me suis lancé dans la digitalisation de 3 locos :
1 vapeur Alco (Lima) 1 BB 15006 Jouef et une BB 63998 Roco toutes les 3 sans prises Nem.

pour la 63998 je me suis inspiré du topic :

http://trainminiature.discutforum.com/t8161-digitalisation-bb-midi-roco?highlight=digitalisation+bb63000

sur lequel Marc à fait un bel exemple et justement j'ai aussi une BB 316 à digitaliser et je vais me servir du tuto de Marc.

Alors un petit tuto pour la 63998 Roco:

Digitalisation d’une BB 63998 ROCO dépourvu de prise NEM

Il faut tout d'abord démonter les rambardes, et ensuite on peut commencer par retirer la cabine en écartant les cotés ensuite soulever avec un tournevis très fin le reste de la coque (capot).

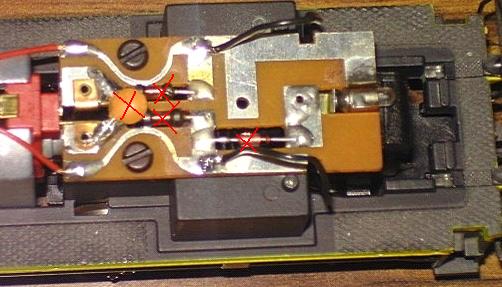

Sous le capot on aperçoit l'un des 2 circuits imprimé dont nous allons nous resservir.

On va devoir commencer par retirer tout les composants de ces circuits, le condensateur, les selfs, et les diodes (Sur ma loco le petit condensateur marron était sous le circuit imprimé).



ci dessous les composants enlevés





On gratte le circuit imprimé pour empêcher tout contact entre les prises de courant et le moteur:

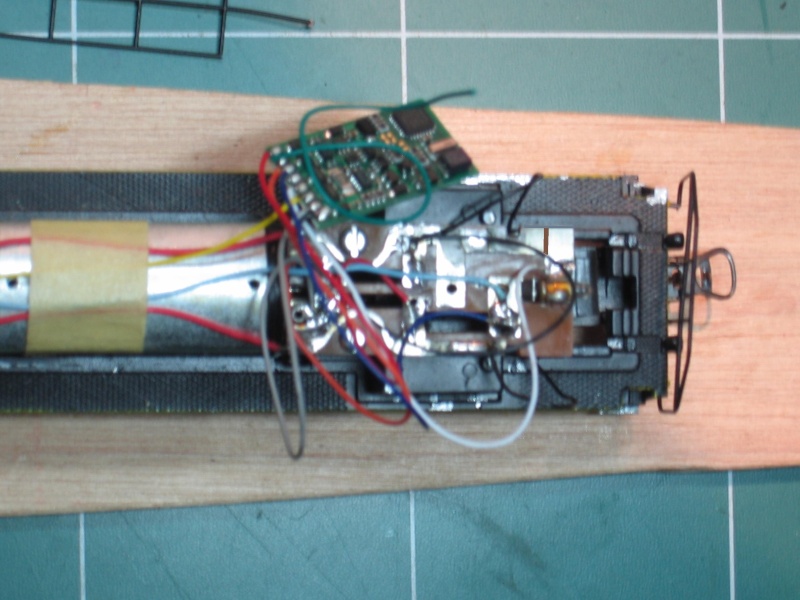

On dessoude les fils d’éclairages pour modifier l’alimentation et on fait le câblage du décodeur qui sera placé côté cabine



Commencer par relier un fil bleu entre les 2 plots des ampoules de chaque côté, le fil bleu du décodeur sera soudé sur l’ampoule côté cabine, le blanc sur l'ampoule côté marche avant, le jaune sur l'ampoule côté marche arrière, orange et gris côté moteur, rouge et noir côté prise de courant .







Remonter l'ensemble, protéger le circuit imprimé avec de l'isolant avant d'y placer le décodeur dans la cabine.(Excusez la mauvaise mise au point de la photo.)




Remettre le capot



(j'ai masqué le décodeur avec du papier noir certains vont peut être dire que ce n'est pas esthétique Very Happy Very Happy Very Happy donc il vaudra mieux masquer le vitrage)



Remise en place de la cabine et test sur le rail de programmation



Dernière édition par Papybricolo le Mer 16 Jan 2013 - 10:43, édité 1 fois (Raison : remplacement d'images disparues !!!!!)

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Digitalisation BB 63998 Roco

Message par ArCToS le Dim 2 Jan 2011 - 19:11

C'est une solution qui marche mais c'est pas la plus propre pour masquer le décodeur. L'idéal c'est de le masquer du côté du long capot. Je l'ai fait sur une partie de mes machines.

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: Digitalisation BB 63998 Roco

Message par Papybricolo le Dim 2 Jan 2011 - 19:44

ArCToS a écrit:C'est une solution qui marche mais c'est pas la plus propre pour masquer le décodeur. L'idéal c'est de le masquer du côté du long capot. Je l'ai fait sur une partie de mes machines.

il n'y a pas beaucoup de place !

______________________________________________________________________________________________
Le sage se demande à lui-même la cause de ses fautes, l'insensé le demande aux autres .
Confucius


A bientôt Invité tirchapeau Amicalement Jean-Claude



http://trainminiature.discutforum.com/t8066-le-reseau-de-papybricolo-premiere-partie#90397
http://trainminiature.discutforum.com/t17433-le-reseau-de-papybricolo-deuxieme-partie#264595
blog: http://papybricolo.over-blog.com/
avatar
Papybricolo
Administrateur

Date d'inscription : 21/01/2010
Echelle(s) que je pratique : H0 2 Rails & HOm, époques III à V
Digital - Analogique : DCC: ECoS V2 piloté avec RRTC V.8 Gold, et Multimaus (sur 2ème site), décodeurs locos : ESU, Lenz,Zimo Kuehn, et Ulhlenbrock. Modules rétro & accessoires CDF.

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

Re: Digitalisation BB 63998 Roco

Message par ArCToS le Dim 2 Jan 2011 - 20:59

Non non il faut inverser la platine electronique à l'oposé de la cabine et poser le décodeur dessus, RMF en 2002 ou 2003 avait fait un article sur le sujet.
Le seul problème de leur solution c'est que cela ne fonctionne que si on a un éclairage plus récent que celui présent sur ta machine, j'ai 2 machines sur le même concept qui ont pour l'instant le décodeur visible en cabine car quand j'ai monté cela je n'ai pas repris l'éclairage, je reviendrai sur le sujet dès que je touche à ces 2 machines

______________________________________________________________________________________________
Amicalement, Marc

Mes réalisations : Réseau modulaire fixe, Mon premier Timesaver , Timesaver - réseau étagère
Modules FTM : Le PK309 et L'approche de Paris Bastille
www.EspaceTrainMiniature.fr
avatar
ArCToS
Administrateur

Date d'inscription : 10/05/2006
Echelle(s) que je pratique : H0 2 rails, époque II à VI Européen et US
Digital - Analogique : Digital DCC (Lenz LVZ100 + Roco Multimauss)

http://www.espacetrainminiature.fr

Revenir en haut Aller en bas

Re: Digitalisation BB 63998 Roco

Message par Cheftrainminiature le Mar 22 Mar 2011 - 0:47

beau boulot je fais ça en N je vais attaquer la 3ème avec feux rouges et blancs commandés séparément grâce à un Kuehn N045
avatar
Cheftrainminiature
Résponsable de l'horloge du quai N°3

Date d'inscription : 21/03/2011
Echelle(s) que je pratique : N réseau modulaire - H0 en fixe
Digital - Analogique : Digital, avec Intellibox et Twin Center Fleischmann, bientôt MS2 Trix,
matériel LDT, Tams, Kuehn, Ct Elektronik, IEK, Dietz, et bien d'autres que j'oublie
pilotage par PC WIN DIGIPET9.2
Planification Raily4


http://www.latelierduchef.eu/

Revenir en haut Aller en bas

Re: Digitalisation BB 63998 Roco

Message par Papybricolo le Ven 25 Mar 2011 - 0:51

cheftrainminiature a écrit:beau boulot je fais ça en N je vais attaquer la 3ème avec feux rouges et blancs commandés séparément grâce à un Kuehn N045

Merci...moi le N j'admire ceux qui interviennent dessus... car avec mes gros doigts velus et à mon âge la vue qui baisse... ça sera pour dans une prochaine vie...
